Descripción

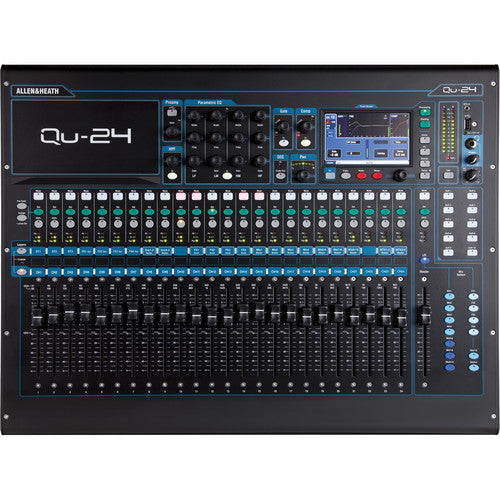

Qu-24 de 30 entradas y 24 salidas de Allen & Heath cuenta con 24 preamplificadores de micrófono AnalogiQ de Allen & Heath y está equipado con un procesador ARM de 5 núcleos para ofrecer una variedad de efectos y procesamiento integrados, incluidos ecualizadores paramétricos de 4 bandas independientes del canal, compresores, delay, reverb y más. El mezclador es capaz de grabar audio en su Mac o en un disco duro USB con una resolución de hasta 48 kHz/24 bits, lo que le permite grabar tanto las pistas individuales como la mezcla en vivo de sus espectáculos.
Características
- 24 preamplificadores AnalogiQ
- Pantalla táctil de 5"
- 25 faders motorizados de 100 mm con recuperación
- Procesador ARM de 5 núcleos
- iLive FX integrado
- Grabar audio en Mac o disco duro USB
- Resolución de 48 kHz/24 bits
- Aplicación para iPad para mezclas inalámbricas
- Compatible con dSNAKE
El mezclador es compatible con el sistema de monitorización ME y el sistema de conectividad digital dSNAKE de Allen & Heath. El Qu-24 también se puede utilizar con la aplicación Qu-Pad, lo que le permite utilizar su iPad para mezclar desde cualquier lugar del recinto cuando esté conectado a una red inalámbrica.
Preamplificadores AnalogiQ
Los veinticuatro preamplificadores AnalogiQ con recuperación total del Qu-24 cuentan con detección de cruce por cero y una etapa de ganancia de 1 dB sin atenuador, estrechamente relacionada con el DSP para lograr una precisión de ganancia óptima y transparencia de audio. La señal analógica es capturada por convertidores analógico-digitales de 24 bits de baja latencia combinados con convertidores digital-analógicos de 24 bits para ofrecer las salidas requeridas. El diseño de AnalogiQ se ha perfeccionado para ofrecer transparencia, distorsión mínima y un nivel de ruido ultrabajo, con un sonido cálido y musical.
La experiencia de la mezcla
Tener una gran potencia de procesamiento y una funcionalidad avanzada es genial, pero no sirve de nada si no puedes acceder a los controles que necesitas en un abrir y cerrar de ojos. Una vez que comiences a usar Qu-24, sentirás los años de investigación en ergonomía y la experiencia práctica de mezcla que ofrece un diseño y un flujo de trabajo naturales. No se trata de recrear una interfaz analógica, se trata de crear una experiencia que sea fluida, cómoda e intuitiva para principiantes, nativos digitales y veteranos de la vieja escuela por igual, haciendo que todos los beneficios de la tecnología de mezcla digital sean fácilmente accesibles para todos.
Control tactil

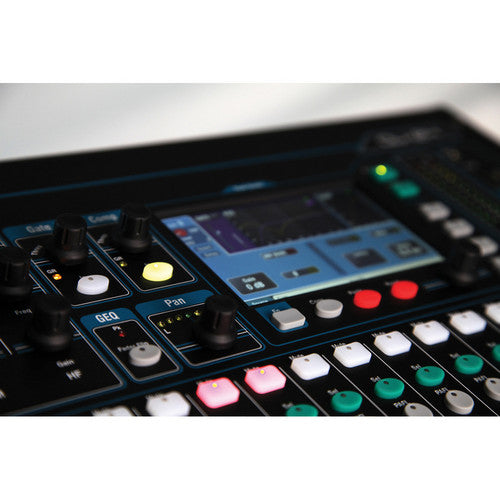

La pantalla táctil de 800 x 480 y dieciséis millones de colores y su codificador de datos dedicado forman el corazón de la interfaz Qu, proporcionando un acceso rápido a todos los ajustes. La interfaz fácil de usar ha sido diseñada teniendo en cuenta la claridad. Las teclas dedicadas y las pestañas de la pantalla lo guían a las vistas de medidores y RTA, racks de efectos, procesamiento de canales, control de audio USB, escenas, menús de configuración y mucho más.
La SuperStrip

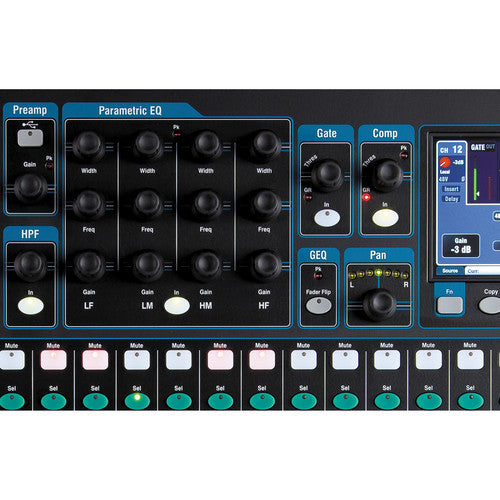

Todas las herramientas de procesamiento clave se presentan en un diseño limpio en el SuperStrip, con 1 función por control físico. El SuperStrip se complementa con un canal táctil en pantalla para un acceso intuitivo a los parámetros de procesamiento completos sin desorden ni estructuras de menú complejas. El procesamiento para entradas mono y estéreo incluye ajuste, polaridad, HPF, compuerta, inserción, ecualizador paramétrico de 4 bandas, compresor y retardo. La LR principal y las mezclas mono tienen controles para inserción, ecualizador gráfico de 1/3 de octava, compresor y retardo. Las mezclas estéreo proporcionan inserción, ecualizador paramétrico de 4 bandas, compresor, retardo y control de balance.
Automatización de faders
Los faders móviles comenzaron como una opción costosa en las mesas de estudio de los años 80 y luego se convirtieron en la norma con la llegada de la tecnología digital. Sin embargo, algunos mezcladores digitales de nivel de entrada carecen de esta característica, que es una parte fundamental del enfoque Total Recall. La automatización de los faders es esencial para una mezcla rápida, especialmente cuando se trata de múltiples mezclas de monitores. Simplemente presione una tecla de mezcla y los faders volarán inmediatamente a los niveles de envío para esa mezcla. Qu-24 cuenta con 25 faders ALPS motorizados, 24 dispuestos en 2 capas, lo que permite un acceso instantáneo a todos los canales y masters en un espacio compacto, además de un fader master dedicado que sigue dinámicamente la selección de mezcla. Una tercera capa personalizada está disponible para el diseño de tiras de usuario ad-hoc, donde se puede asignar cualquier combinación de entradas, envíos de efectos, retornos de efectos y masters de mezcla.
Efectos especiales iLive
La dinámica y los algoritmos de efectos del Qu-24 se derivan de los efectos utilizados en la serie de giras profesionales iLive de Allen & Heath. El Qu-24 cuenta con 4 motores de efectos estéreo iLive, que incluyen emulaciones de reverberaciones clásicas, reverberaciones con compuerta, delays, moduladores, flangers y más. La biblioteca de efectos tiene la capacidad de crecer con futuras versiones de firmware. Los efectos se devuelven a la mezcla en canales de retorno dedicados, por lo que no estás saturando tus canales de entrada mono y estéreo. Cada retorno de efectos estéreo tiene un ecualizador paramétrico de 4 bandas dedicado.
Transmisión de audio por USB
La interfaz integrada de Qu-24 transmite audio multipista a tu Mac: todos los canales mono, la mezcla principal LR y 3 pares estéreo seleccionables. Los retornos de Mac se pueden asignar a los canales mono más el estéreo. La interfaz es compatible con Mac OS X, lo que significa que es realmente plug-and-play, sin necesidad de instalar un controlador. Será reconocida de inmediato por cualquier DAW que admita Core Audio, incluidos Logic, Cubase, Reaper y Pro Tools. El control MIDI estándar se canaliza a través de la conexión USB para que puedas asignar fácilmente los faders a las pistas de tu DAW favorito. Alternativamente, hay un controlador MIDI disponible para usar con el puerto Ethernet.
Unidad Qu
Olvídate de los controladores de la tarjeta de sonido y de la configuración del software. Qu-24 tiene una grabadora USB multipista integrada que ofrece 18 canales de grabación y reproducción de 48 kHz/24 bits directamente desde o hacia tu disco duro USB, lo que te permite capturar grabaciones multipista de tus espectáculos. Se puede grabar un par estéreo seleccionable junto con 16 canales mono, y se puede reproducir audio multipista en 16 canales mono más ST1. Además de esto, Qu-Drive también ofrece grabación estéreo, que se puede conectar desde cualquier par de salidas Mix, el LR principal (pre, post o sumado a mono) o incluso el bus PAFL, con reproducción estéreo de 2 pistas a ST3.
Qu-Pad
Añade la aplicación Qu-Pad para iPad a tu configuración Qu y podrás ajustar los monitores en el escenario, recorrer el recinto mientras ajustas el sistema PA y luego mezclar el espectáculo desde el corazón de la audiencia. Qu-Pad se conecta al mezclador a través de Wi-Fi y brinda acceso instantáneo a todos los parámetros y configuraciones de mezcla en vivo. Qu-Pad requiere la conexión de un enrutador Wi-Fi o un punto de acceso al puerto de red Qu-24
Sistema de mezcla personal ME
Qu-24 es totalmente compatible con el sistema de mezcla personal ME de Allen & Heath. Se puede conectar en cadena cualquier cantidad de mezcladores personales ME-1 desde el puerto dSNAKE (o desde un Stagebox AR2412 si tiene uno conectado al puerto dSNAKE). Cada artista puede tener un control personalizado sobre su propia mezcla, lo que deja al ingeniero libre para centrarse en la experiencia del público.
serpiente
Qu-24 es un mezclador autónomo, por lo que si ya tienes los cables analógicos, estás listo para empezar. Si estás pensando en cambiar el multinúcleo de cobre por un cable digital Cat5, el puerto dSNAKE de Qu-24 te protege del futuro, ya que permite la conexión a un Stagebox AR2412 o AR84 remoto. dSNAKE es la solución de red patentada de Allen & Heath, que cuenta con una latencia de transporte de solo 105us en tramos de cable de hasta 390 pies (120 m). Por lo tanto, si estás mezclando FoH, puedes colocar tu E/S en el escenario y pasar un solo cable Cat5 de regreso a Qu-24 en la posición de mezcla.
Claves suaves
Qu-24 incluye 10 teclas programables para más funciones asignables por el usuario, como grupos de silenciamiento, tap tempo, navegación por escenas o PAFL Clear
4 grupos
Los grupos 1 a 4 se utilizan normalmente como subgrupos de LR para masterizaciones de nivel y/o procesamiento, por ejemplo, para comprimir un kit de batería o para controlar varios micrófonos de solapa con un solo ecualizador gráfico.
La matriz
La matriz de Qu-24 agrega dos salidas estéreo adicionales equipadas con procesamiento completo a la amplia E/S de la consola. Es un "mezclador dentro de un mezclador", alimentado desde cualquier combinación de Grupo 1-4, Mezcla 1-10 y LR principal. Se puede utilizar para proporcionar una señal de transmisión, una mezcla de grabación o duplicar las salidas principales para pilas de retardo y altavoces de relleno/zona donde se aplica GEQ y retardo independientes.
QU-24 de Allen & Heath

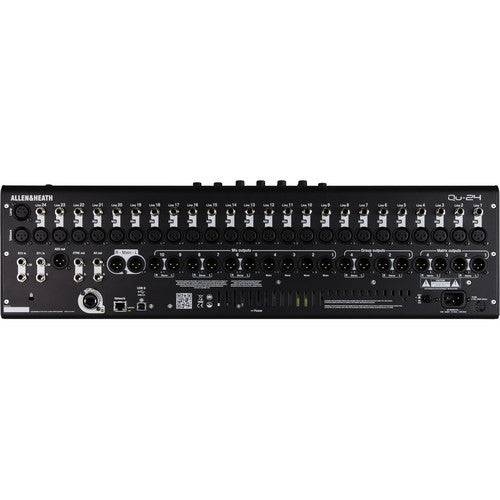

Entradas
| Entradas de micrófono/línea |
24 conectores combo XLR/TRS balanceados, totalmente recuperables
Sensibilidad de entrada: -60 a +10 dBu (XLR), -50 a +20 dBu (TRS) Ganancia analógica: -10 a +60 dB, pasos de 1 dB Nivel máximo de entrada: +19 dBu (XLR), +29 dBu (TRS) Impedancia de entrada: >5 kΩ (XLR), >10 kΩ (TRS) THD+N, ganancia unitaria 0 dB: 0,0005 %, -89 dBu (20 Hz a 20 kHz, salida directa a 0 dBu, 1 kHz) THD+N, ganancia media +30 dB: 0,001 %, -83 dBu 20 Hz a 20 kHz, salida directa a 0 dBu, 1 kHz) |
| Entradas de línea estéreo |
Conector ST1, ST2: balanceado, jack TRS de 1/4" (6,3 mm), seminormalizado
Conector ST3: minijack no balanceado de 1/8" (3,5 mm) Sensibilidad de entrada (ST1, ST2, ST3): +4 dBu/0 dBu, nominal Recorte: +/-24 dB Nivel máximo de entrada (ST1, ST2, ST3): +22 dBu/+18 dBu Impedancia de entrada: >7 kΩ |
Salidas
| Salidas de línea |
Mezcla 1 a 10, GRP 1 a 4, MTX 1 a 4, LR Salida:
Salida XLR balanceada Impedancia de salida: <75Ω Salida nominal: +4 dBu = 0 dB de lectura del medidor Nivel máximo de salida: +22 dBu Ruido de salida residual: -90 C31 dBu (silenciado, 20 Hz a 20 kHz) |
| Salida estéreo |
Salida alternativa y salida de 2 pistas: conectores TRS balanceados de 1/4" (6,3 mm)
Fuente (salida alternativa/salida de 2 pistas): parcheable/LR post fader Impedancia de salida: <75 Ω Salida nominal: +4 dBu = lectura de medidor de 0 dB Nivel máximo de salida: +22 dBu Ruido de salida residual: -91 dBu (silenciado, 20 Hz a 20 kHz) |
| Salidas de audio digital AES |
Frecuencia de muestreo de 48 kHz de 2 canales Salida XLR 2,5 Vpp terminada en balance 110 Ω |
serpiente
| Entradas |
Fuente remota para canales 1 a 24, ST1, ST2, ST3
|
| Salidas |
Salidas remotas para Mix 1 a 10, LR
Compatible con AudioRacks AR2412, AR84 Compatible con el sistema de mezcla personal ME |
Sistema
| Gama dinámica |
112 dB
|
| Respuesta frecuente |
De 20 Hz a 20 kHz (+0/-0,5 dB)
|
| Espacio libre |
+18dB
|
| Nivel operativo |
Nivel operativo interno: 0 dBu
|
| Alineación |
dBFS: +18 dBu = 0 dBFS (+22 dBu en salida XLR)
|
| Calibración |
Calibración del medidor: medidor de 0 dB = -18 dBFS (+4 dBu en salida XLR)
|
| Indicadores |
Indicación de pico del medidor: -3 dBFS (+19 dBu a salida XLR), detección multipunto
Indicación de señal del medidor: -48 dBFS (-26 dBu a salida XLR) Tipo de medidor: Respuesta rápida (pico) |
| Tasa de muestreo |
48 kHz +/-100 ppm
|
| Convertidores |
Delta-Sigma de 24 bits
|
| Latencia |
1,2 ms (entrada XLR local a salida XLR)
0,7 ms (entrada XLR local a salida AES) |
| Temperatura de funcionamiento |
32° a 95°F (0° a 35°C)
|
| Fuerza |
Alimentación de red: 100-240 V CA, 50/60 Hz, 120 W máximo
|
Control S
| Deslizadores |
4" (100 mm), motorizado
|
| Pantalla táctil |
TFT de 5", resolución de 800 x 480
|
| Claves suaves |
10
|
| Grupos silenciados |
4
|
| Red |
Ethernet TCP/IP para comandos MIDI y aplicación para iPad
|
Procesamiento de entrada
| Fuente |
Canales 1 a 24: Local, dSNAKE o USB
ST1, ST2, ST3: Local, dSNAKE o USB |
| Enlace estéreo |
Pares de entrada pares/impares
Parámetros vinculados: EQ, dinámica, inserción, retardo, asignaciones, envíos Opciones de vínculo: Preamplificador, polaridad, cadenas laterales, fader, silenciamiento, panorama |
| Polaridad |
Normal y reversa
|
| FHP |
12 dB/octava, 20 Hz a 20 kHz
|
| Insertar |
Asignar efectos a los canales de entrada
|
| Demora |
Hasta 85 ms
|
| Puerta |
Cadena lateral con clave propia
Umbral: -72 dBu a +18 dBu/ Profundidad: 0 a 60 dB Ataque: 50 μs a 300 ms Retención: 10 ms a 5 s Liberación: 10 ms a 1 s |
| Igualada |
4 bandas totalmente paramétricas, 20 Hz a 20 kHz, +/-15 dB
Banda 1: Shelving LF seleccionable (Baxandall), campana Bandas 2 y 3: Campana Banda 4: Shelving HF seleccionable (Baxandall), campana Ancho de campana: Q no constante, variable, 1,5 a 1/9 de octava |
| Compresor |
Cadena lateral con clave propia
Umbral: -46 a 18 dBu Relación: 1:1 a infinito Ataque: 300 μs a 300 ms Liberación: 100 ms a 1 s Codo: Suave o duro Tipos: Manual de pico, manual RMS, SlowOpto, PunchBag |
| Producción |
Salida directa de canal a USB: seguir fader, seguir mute (opciones globales)
Selección de fuente (global): post-preamplificador, pre-EQ, post-EQ, post-delay |
Procesamiento de mezclas
| Insertar |
Asignar efectos a los canales de mezcla
|
| Demora |
Hasta 170 ms
|
| Igualada |
Ecualizador gráfico: 1/3 de octava constante, 28 bandas de 31 Hz a 16 kHz, +/-15 dB
Ecualizador paramétrico: 4 bandas totalmente paramétrico, de 20 Hz a 20 kHz, +/- 15 dB Banda 1: Shelving de LF seleccionable (Baxandall), campana Bandas 2 y 3: Campana Banda 4: Shelving de HF seleccionable (Baxandall), campana Ancho de campana: Q no constante, variable, de 1,5 a 1/9 de octava |
| Compresor |
Cadena lateral con clave propia
Umbral: -46 a 18 dBu Relación: 1:1 a infinito Ataque: 300 μs a 300 ms Liberación: 100 ms a 1 s Codo: Suave o duro Tipos: Manual de pico, manual RMS, SlowOpto, PunchBag |
| Efectos |
Efectos internos: 4 motores RackFX, Enviar>Retorno o Insertado
Tipos: Reverberaciones, retardos, reverberaciones con compuerta, ADT, coro, coro sinfónico, phaser, flanger 4x Retornos de efectos estéreo dedicados: Fader, silenciamiento, enrutamiento a Mix/LR, PEQ de 4 bandas |
Herramientas de audio
| PAFL |
PFL o AFL estéreo en el lugar
Recorte de 0 a -24 dB Retardo de 85 ms |
| Replicar |
Asignable a cualquier mezcla
12 dB/octava HPF |
| Generador de señales |
Asignable a cualquier mezcla de
ruido senoidal, blanco, rosa y de paso de banda. |
| RTA |
31 bandas, 1/3 de octava, 20 Hz a 20 kHz.
Sigue la fuente PAFL. |
General
| Dimensiones |
Montaje en escritorio: 24,9 x 19,7 x 7,4" (632 x 500 x 186 mm)
|
| Peso |
31 libras (14 gramos)
|
Información del embalaje
| peso del paquete |
43,3 libras
|
| Dimensiones de la caja (LxAnxAl) |
31 x 31 x 14"
|
