Descripción

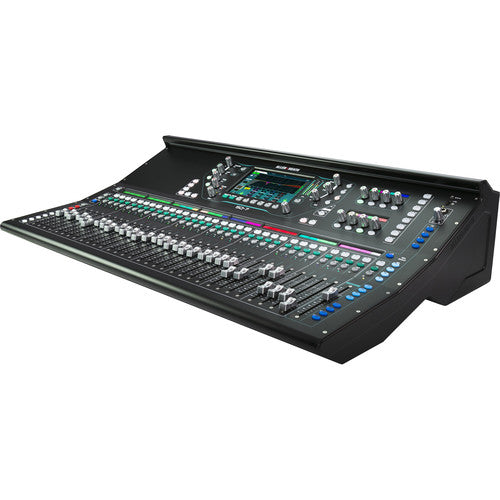

Allen & Heath SQ-7 es una consola de mezcla digital de 48 canales y 36 buses ideal para sonido en vivo, A/V corporativo, estudios de grabación y lugares de culto. La SQ-7 cuenta con 32+1 faders motorizados y 32 preamplificadores de micrófono de calidad profesional. También hay ocho motores de efectos estéreo con canales de retorno dedicados y acceso a la biblioteca de efectos RackExtra. Las 12 salidas estéreo de la mezcladora (configurables como grupos o auxiliares) son ideales para configuraciones de monitores intraauriculares, mientras que la función de mezcla automática de micrófonos ofrece un funcionamiento rápido y sencillo sobre varios micrófonos para conferencias, charlas en mesas redondas y más.
- 32 preamplificadores de micrófono
- Pantalla táctil capacitiva de 7"
- Procesamiento FPGA de 96 kHz
- Ocho motores de efectos estéreo con retornos
- Interfaz de audio USB 32 x 32
- Salida AES
- 12 mezclas mono/estéreo + 3 matrices estéreo
- Pantallas LCD de canales
- 16 teclas programables asignables
- Puerto SLink para audio remoto y expansión
En el corazón de la SQ-7 se encuentra el motor FPGA XCVI Core de 96 kHz, que ofrece una calidad de audio profesional de alta resolución, latencia ultrabaja (menos de 0,7 ms), profundidad de bits variable para precisión y rendimiento de ruido, coherencia de mezcla hasta la muestra y la potencia para manejar grandes cantidades de canales/mezclas y un amplio procesamiento de efectos. La arquitectura de procesamiento DEEP del SQ le permite seleccionar manualmente emulaciones de preamplificadores y compresores personalizados e integrarlos directamente en las entradas y canales de mezcla del mezclador, todo sin agregar latencia del sistema ni problemas de configuración.
El panel frontal está centrado alrededor de la pantalla táctil capacitiva de 7" del mezclador y enmarcado por una serie de codificadores iluminados de alto agarre, que ofrecen una respuesta visual clara y un control rápido y práctico. Puede arrastrar y soltar canales y mezclas en cualquier tira con nombres personalizados y codificación de color en la pantalla de la tira, lo que le permite crear un entorno de mezcla que refleje su flujo de trabajo. El SQ-7 ofrece 16 teclas programables, que se pueden asignar libremente a cualquier función para un flujo de trabajo personalizado y avanzado. La grabadora incorporada utiliza un puerto USB tipo A para grabar sesiones estéreo y multipista en una unidad flash. La grabadora también puede reproducir archivos estéreo y multipista, lo que resulta útil para pruebas de sonido virtuales y mezclas de estudio.
El SQ-7 ofrece opciones de expansión a través de los expansores de caja de escenario de Allen & Heath, o instale una tarjeta Dante o Waves opcional para adaptar y expandir utilizando las últimas tecnologías digitales. SQ es totalmente compatible con el sistema de mezcla personal ME, lo que permite a los artistas tomar el control de sus propias mezclas de monitor. Se pueden conectar en cadena varios mezcladores personales ME-1 y ME-500 desde el puerto SLink del mezclador o desde un expansor remoto conectado. El SQ-7 de Allen & Heath incluye un cable de alimentación.
- Mezclador digital compacto para directo, estudio e instalación
- 48 canales de entrada
- 32 entradas de micrófono locales (XLR)
- Dos entradas estéreo de 1/4” (TRS)
- Una entrada estéreo de 1/8"
- 36 autobuses en total
- 12 mezclas estéreo (auxiliar o grupal) + principal
- Autobús PAFL
- 18 salidas locales asignables (16 XLR + dos TRS de 1/4”)
- Salida digital AES
- Entrada de micrófono de conversación dedicada (XLR)
- Salida de auriculares TRS de 1/4" con control dedicado
- Conexión SLink EtherCON para audio remoto mediante protocolo dSnake, DX o gigaACE (64x64 canales)
- Puerto de E/S para tarjeta opcional (incluye protocolos de terceros: Dante/Waves )
- 8 grupos de silencio
- 8 grupos de DCA
- 8 efectos estéreo con retornos de efectos dedicados
- Listo para procesamiento DEEP
- Conjunto de efectos RackFX
- Pantalla táctil a color de 7"
- 16 teclas programables asignables
- Ocho botones rotatorios suaves asignables
- Controles físicos dedicados para el procesamiento de canales (ganancia, frecuencia HPF, umbral de compuerta, umbral de compresor, panorama, ganancia/frecuencia/ancho del ecualizador)
- 32+1 faders con 6 capas para 192 canales asignables
- Faders motorizados para envíos de faders, cambio de fader GEQ y recuperación de mezcla
- Pantallas LCD de 32 canales con retroiluminación
- Medición de canal cromático
- Iluminación de superficie integrada
- Control de pedal simple o doble
- Vinculación de canales de entrada para fuentes estéreo
- Puntos de inserción parcheables
- Procesamiento de entrada: preamplificador, HPF, compuerta, PEQ, compresor, retardo
- Procesamiento de mezcla: PEQ, ecualizador gráfico, compresor, retardo
- Mezcla automática de micrófonos totalmente integrada (AMM)
- Analizador de 31 bandas en tiempo real (RTA)
- Copiar/pegar/restablecer parámetros rápidamente
- Permisos de usuario para restringir el acceso del operador
- 300 recuerdos de escena por espectáculo
- Cajas fuertes de canal, filtros de recuperación globales y por escena
- Bibliotecas de efectos, procesamiento y canales
- SQ-Drive para grabación/reproducción estéreo y multipista directamente a unidad USB
- Transferencia USB de escenas, bibliotecas, espectáculos
- Transmisión USB de 32 x 32 canales hacia/desde Mac/Windows
- Controlador de control DAW para control MIDI a través de USB o TCP/IP
- Aplicaciones de mezcla remota inalámbrica para iPad y Android
- Compatible con la gama de monitorización personal ME
Especificaciones SQ-7 Allen & Heath
| Número de canales de entrada analógicos |
48
|
| Enrutamiento mixto |
Retorno de efectos estéreo 8x
|
| Grupos |
Grupo de silenciamiento 8x
Grupo DCA 8x |
| Mostrar |
Pantalla táctil de 7"
|
| Resolución de pantalla/color |
Pantalla principal:
800 x 480 RGB de 8 bits |
| Faders y ajuste de nivel |
x 3,9" / 100 mm Motorizado
|
| Metros |
Medidor principal:
2 LED de 12 segmentos Medidor de canal: LED único |
| Rango de medición |
-3 dBFS pico/saturación (+19 dBu en salida XLR)
|
| Calibración del medidor |
0 dB en el medidor = -18 dBFS (+4 dBu en la salida XLR)
|
| Rango de ganancia/ajuste |
Línea:
±24 dB (canales estéreo) Micrófono/Línea: -5 dB a +60 dB (en pasos de 1 dB) |
| Panel de entrada |
-20dB
|
| Polaridad de entrada |
Normal/Inversa
|
| Parámetros de la puerta |
Umbral: -72 a +18 dBu
Profundidad: 0 a 60 dB Ataque: 50 μs a 300 ms Retención: 10 ms a 5 s Liberación: 10 ms a 1 s |
| Parámetros del compresor |
Umbral: -46 a 18 dBu
Relación: 1:1 a ∞:1 Ataque: 30 μs a 300 ms Liberación: 50 ms a 2 s Codo: Suave/Duro Mezcla: Sí |
| Filtros de cadena lateral |
Compresor:
Paso alto: 20 a 5 kHz Paso banda: 120 Hz a 10 kHz Paso bajo: 120 Hz a 20 kHz Puerta: Paso alto: 20 Hz a 5 kHz Paso banda: 120 Hz a 10 kHz Paso bajo: 120 Hz a 20 kHz |
| Ecualizador |
Retornos de divisas:
paramétrico de 4 bandas |
| Parámetros del ecualizador |
1x HF Shelf:
±15 dB a 20 Hz a 20 kHz (Shelf o Bell seleccionable) 2x MF Notch/Peak: ±15 dB a 20 Hz a 20 kHz 1x LF Shelf: ±15 dB a 20 Hz a 20 kHz (Shelf o Bell seleccionable) |
| Ecualizador gráfico |
28 bandas, 1/3 de octava, ±12 dB, 31 Hz a 16 kHz
|
| Filtros |
Paso alto: 20 Hz a 2 kHz, 12 dB/octava
|
| Monitoreo de fuente/salida de canal |
AFL, PFL, post-preamplificador, post-HPF, post-puerta, post-ecualizador, post-compresor, post-efectos, retorno de inserción
|
| Efectos incorporados |
Reverberación
estéreo Delay (Tap) Reverberación (Gated) ADT 2x Chorus Flanger Phaser |
| Analizador en tiempo real |
31 bandas, 1/3 de octava, 20 Hz a 20 kHz
|
| Retardo de audio |
Ajustable hasta 682 ms
|
| Mezcla automática de micrófonos |
Sí
|
| Frecuencias de muestreo |
Salida AES3 de 96 kHz : 44,1/48/88,2/96 kHz Grabación estéreo: 96 kHz Reproducción estéreo: 44,1/48/96 kHz Reproducción multipista/Grabación multipista: 96 kHz |
| Profundidad de bits |
Grabación estéreo de hasta 96 bits
: Reproducción estéreo de 24 bits : Reproducción multipista de 16/24 bits , Grabación multipista: 24 bits |
| Estado latente |
< 0,7 ms (entrada de micrófono a salida principal)
|
| Nivel de referencia dBFS |
+18 dBu = 0 dBFS
|
| Espacio libre |
+18dB
|
| Respuesta de frecuencia |
De 20 Hz a 20 kHz +0/-0,5 dB
|
| Nivel de entrada máximo |
Entrada de micrófono/línea:
+30 dBu Entrada auxiliar: +22 dBu (+4 dBu) +18 dBu (0 dBu) |
| Nivel de salida |
Salida analógica:
+4 dBu (2901653169) +22 dBu (2901653168) |
| Rango dinámico analógico |
112 dB
|
| Impedancia de E/S |
1/4", Salida XLR:
< 75 ohmios Salida AES3: 110 ohmios Entrada auxiliar: > 7 kiloohmios Entrada de micrófono/línea: > 5 kiloohmios |
| Nivel de ruido |
-90 dBu (con entradas silenciadas)
|
| Distorsión armónica total (THD) + ruido |
0,006 % con ganancia unitaria
Entrada de micrófono/línea a salida AES3: 0,002 % con ganancia unitaria 0,003 % con ganancia de +30 dB |
| Generador de señales |
Ruido sinusoidal, blanco, rosa o de paso de banda (asignable a cualquier mezcla)
|

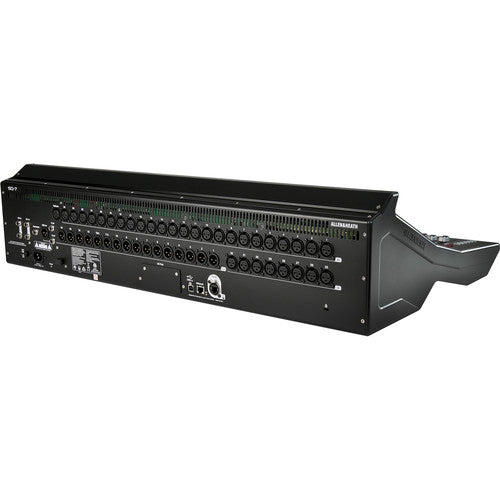

| Entradas analógicas |
1 entrada de Talkback XLR
32 entradas de micrófono/línea balanceadas XLR 4 entradas auxiliares balanceadas TRS de 1/4" (2 pares estéreo, semirrígidas) 1 entrada auxiliar no balanceada de 1/8" / 3,5 mm |
| Salidas analógicas |
Salida balanceada 16x XLR Salida
balanceada 2x 1/4" TRS |
| Poder fantasma |
+48 V
|
| E/S digital |
1x RJ45 (red)
1x XLR Salida AES3 1x etherCON (E/S) |
| Entrada/salida USB |
1x USB-A (Memoria externa)
1x USB-B 2.0 (Transmisión de audio) |
| Puertos de expansión |
1x Tarjeta de E/S
|
| Grabación multipista máxima |
16 pistas
|
| Compatibilidad con formatos de archivo |
Archivo WAV
|
| Entrada de corriente alterna (CA) |
100 a 240 V CA, 50/60 Hz
|
| Consumo de energía |
110 W (máximo)
|
| Temperatura de funcionamiento |
De 32 a 104 °F / de 0 a 40 °C
|
| Dimensiones |
31,7 x 20,3 x 7,8" / 805 x 516 x 198 mm
|
| Peso |
39,3 libras/17,8 kg
|
| Peso del paquete |
48,5 libras
|
| Dimensiones de la caja (LxAnxAl) |
97.16 x 69.34 x 35.56 CM.
|
