Descripción
ES503 Sistema Stereo

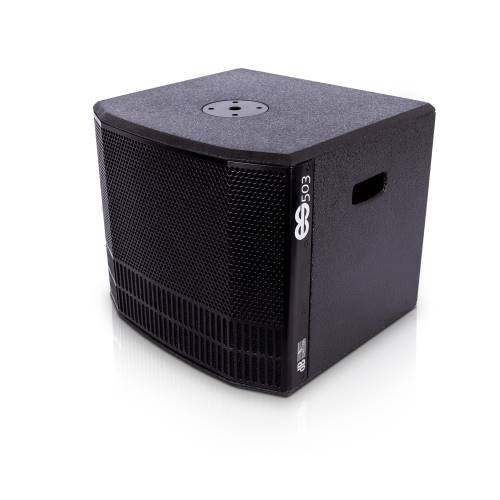

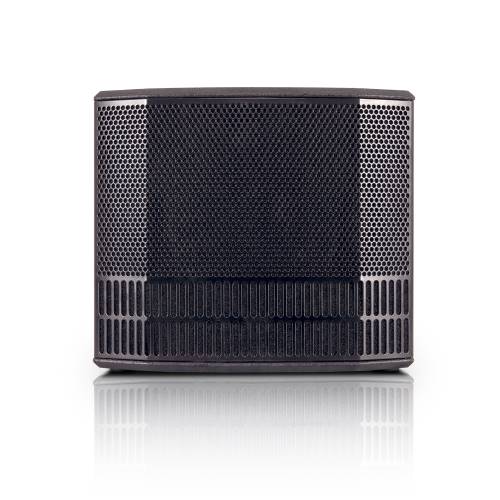

El ES 503 es un equipo de sonido estéreo compuesto por dos bocinas pasivas y un subwoofer de 12”. El sub alberga una modulo de etapa de potencia de 1000 W max con selección de alimentación automática y un mezclador de tres canales con conexión Bluetooth®. Un potente DSP gestiona la cobertura del entero sistema y todas las funciones del mezclador.

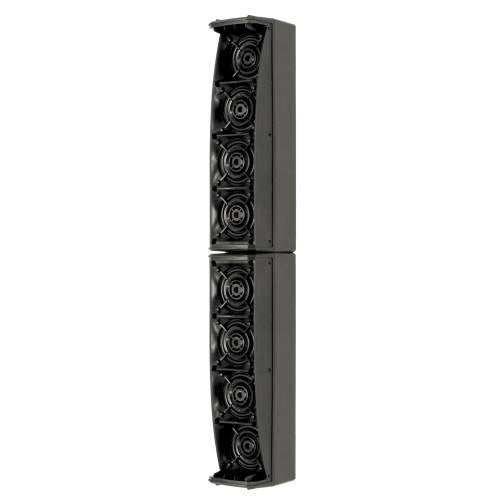

Los componentes de las cajas superiores están alineados mecánicamente (Logarithmic Curved Column Array) con el objetivo de incrementar la cobertura del haz de sonido vertical. Además, posee un “corrector de fase de doble anillo” especial que incrementa la cobertura horizontal y confiere al sistema un sonido rico y cristalino.
Las cajas de los satélites poseen un sistema de unión top-to-top por deslizamiento que asegura un perfecto encaje, sin riesgo de ensamblaje incorrecto. Incluye asimismo la interconexión eléctrica entre las dos unidades.
El ES 503 es increíblemente fácil de configurar, e incluye una ayuda intuitiva que guía al usuario paso a paso y configura automáticamente el sistema según el tipo de aplicación. Mediante el interfaz gráfico avanzado se accede al núcleo del sistema, permitiendo la memorización de las configuraciones preseleccionadas, ajuste de niveles, ecualización y la creación de una mezcla de ganancia post/post para varias finalidades. La pantalla OLED, visible incluso a la luz del día, está montada tras una elegante caja ahumada y proporciona toda la información necesaria para el control del entero sistema.
El ES 503 está equipado con un mezclador de tres canales controlado por un DSP inteligente. El primer canal incluye un conector combo MIC/Instrument; los canales segundo y tercero son entradas LINE con conectores combo balanceados/no balanceados. Hay un ecualizador a tres bandas que, dependiendo de la configuración preseleccionada, trabaja como un ecualizador general o por canales. Una preselección almacenable por el usuario está también disponible.
La salida XLR balanceada AUX/MIX puede usarse como una simple conexión mono, para reenviar parte de la mezcla estéreo a otro sistema de altavoces (por ejemplo, salida derecha a un segundo ES503), o crear una nueva mezcla mono con niveles independientes para los monitores de escena o para grabar. Esta salida posee un filtro de muesca con frecuencia seleccionable.
El ES503 está equipado con un streaming estéreo Bluetooth® incorporado que permite la conexión de cualquier aparato (como teléfonos móviles, tabletas o reproductores audio)

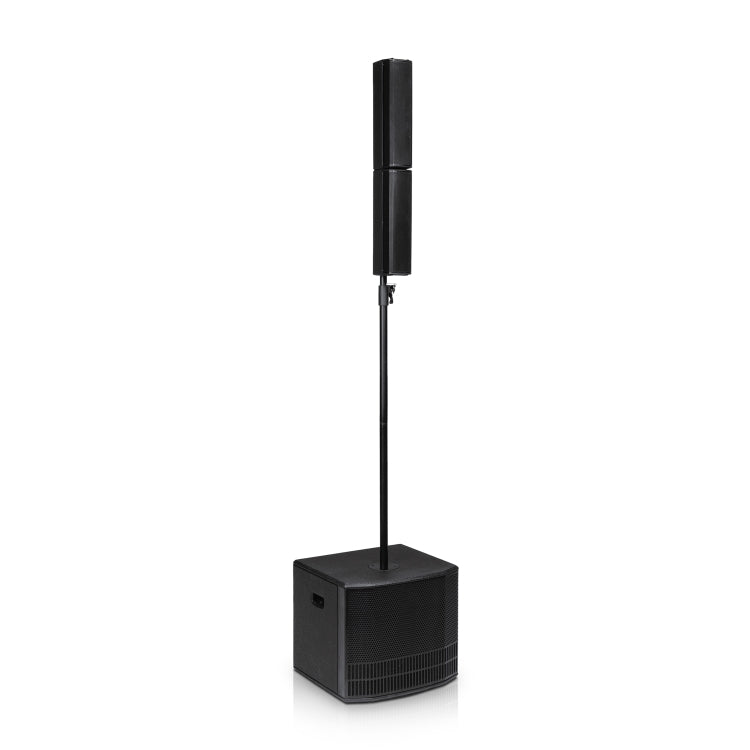

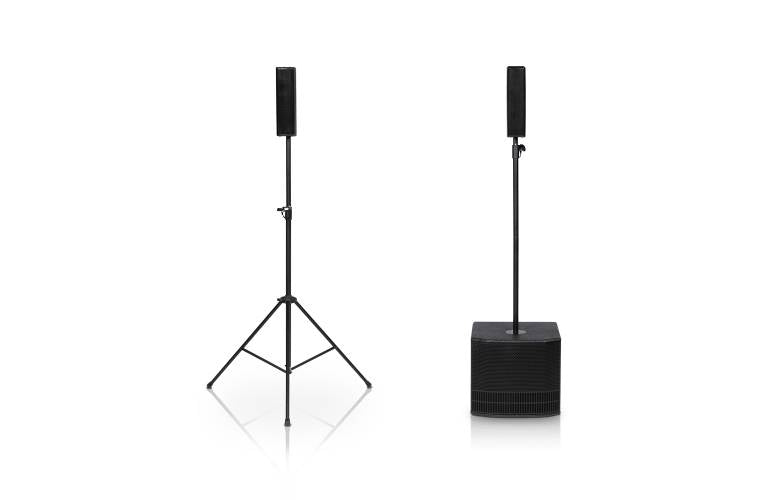

El grupo ES 503 está compuesto por un subwoofer, dos bocinas, un poste D25mm y un cable Speakon/Speakon para conectar el sub a la primera caja. El poste se puede separar en dos partes para facilitar su transporte. El sistema incluye un gran grupo de accesorios, como los soportes de altavoz D25mm, dos soportes trípode de 25mm con funda de transporte, un kit de cables Speakon-Speakon, carro con ruedas, una funda para los topes ES y el poste D25mm, y otra funda para el subwoofer de 12”.
Datos Técnicos
Tipo de altavoz Sistema estéreo de 3 amperios con
dos tapas de rango completo y un subwoofer
Datos Acústicos
Respuesta de frecuencia [-10dB]37 - 15.000Hz
SPL máx.121dB
MF-HF8x3"
Tipo MF - HF neodimio
LF12"
directividad95x65°
Amplificador
Tecnología de amplificador Digipro® G3
Clase de amplificador Clase-D
Pico de amplificador de potencia1000 vatios
Procesador
Controlador DSP 24 bits/48 kHz
Preset del sistema Preajustes de fábrica + definido por el usuario
limitador Doble activo, pico, RMS, térmico
Frecuencia de cruce LF-HF206 Hz
Sección de Entrada
Canal de micrófono/instrumento1 entrada combinada (XLR/Jack) balanceada/no balanceada
Canales de línea 2 entradas combinadas (XLR/Jack) balanceadas/no balanceadas
Canal de medios1 receptor integrado Bluetooth®
Salida de mezcla1x salida balanceada XLR
Mecánica
Carcasa (Subwoofer)Contrachapado pintado de negro de 15 mm
Vivienda (Tapas)Polipropileno PP
Manejas2x lado lateral (Subwoofer)
Ancho (superior)95 mm (3,74 pulgadas)
Altura (superior)360 mm (13,98 pulgadas)
Profundidad (superior)137 mm (5,39 pulgadas)
Ancho (Subwoofer)465 mm (18,3 pulgadas)
Altura (Subwoofer)400 mm (15,7 pulgadas)
Profundidad (Subwoofer)430 mm (16,9 pulgadas)
Peso (superior)1,9 kg – 4,19 libras.
Peso (altavoz de graves)16,4 kg – 36,16 libras.
