Descripción

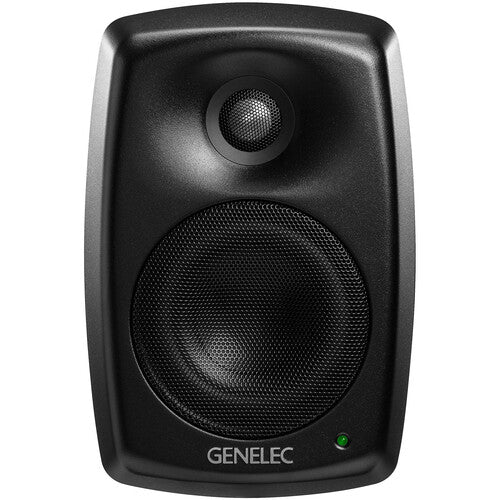

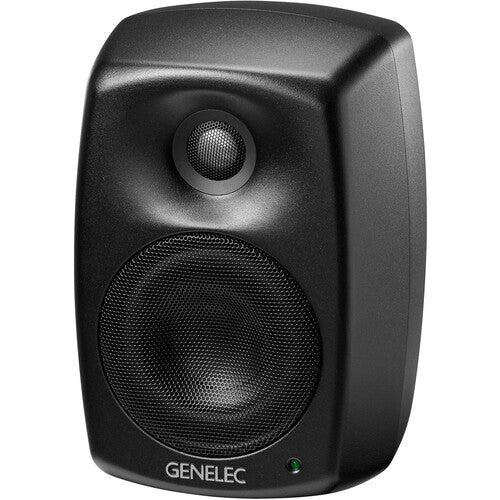

Genelec 4020C
Es un altavoz de instalación biamplificado diseñado para producir un sonido preciso e inteligible incluso en los espacios acústicos más complejos. Este altavoz compacto ofrece claridad, fiabilidad y adaptabilidad.

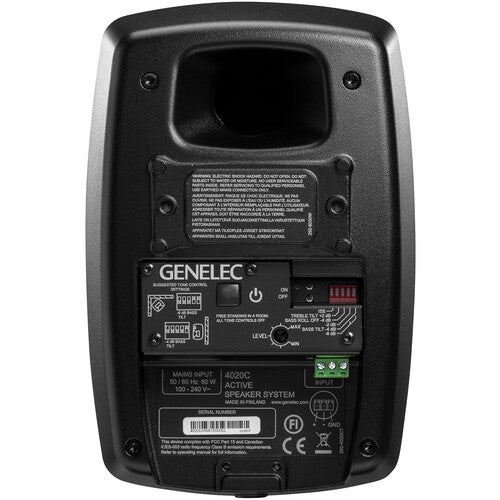

El altavoz cuenta con 100 W de amplificación Clase D, que alimenta un woofer de 4" y un tweeter de cúpula metálica de 3/4", ofreciendo una respuesta en frecuencia de 62 Hz a 20 kHz con un SPL máximo de 107 dB. El panel trasero incluye la entrada analógica balanceada Euroblock y varios interruptores DIP para ajustar el balance tonal y obtener el mejor sonido posible en cualquier entorno. El modelo 4020C incluye un cable de alimentación, un soporte sencillo, los accesorios de montaje y un conector Euroblock.
De un vistazo
- Amplificadores de potencia de clase D dedicados de alta eficiencia, uno para cada controlador
- Tecnología de fuente de alimentación conmutada que ofrece una alta salida SPL
- filtro de cruce activo
- Protección del sistema electrónico
- Entrada de línea analógica balanceada
- Conjunto de herramientas de compensación acústica de sala flexible integrado
Guía de ondas de control de directividad (DCW)
- Respuesta plana dentro y fuera del eje para un área de escucha útil más amplia.
- Mayor relación entre sonido directo y reflejado para reducir la coloración de la sala de control.
- Imagen estéreo y de escenario sonoro mejoradas.
- Sensibilidad de la unidad de accionamiento aumentada hasta 6 dB.
- Aumento de la capacidad máxima de nivel de presión sonora del sistema.
- Distorsión reducida de la unidad de accionamiento.
- Reducción de la difracción en los bordes del gabinete.
- Distorsión total del sistema reducida.
Recinto de Difracción Mínimo (MDE)
- La guía de ondas DCW se ha integrado en la carcasa de aluminio MDE para proporcionar un control mejorado de la directividad del altavoz. Básicamente, el límite de baja frecuencia para una directividad constante está determinado por el tamaño de la guía de ondas; por lo tanto, cuanto mayor sea la superficie, mejor será el control. Con una radiación fuera del eje muy controlada, la ventana de escucha se vuelve consistente, lo cual es fundamental para la monitorización de audio multicanal.
- La directividad controlada también reduce las posibles reflexiones de primer orden en las superficies cercanas al altavoz, lo que contribuye a una reproducción de audio uniforme en diferentes entornos acústicos. De hecho, todo el panel frontal presenta una suave curvatura y las rejillas acústicamente transparentes forman parte de la estética exterior de la caja, integrándose a la perfección con las demás superficies curvas.
Diseño avanzado de puerto réflex para una respuesta de baja frecuencia extendida
- Tanto el altavoz como el puerto de ventilación contribuyen a la radiación total de una caja acústica reflex. La mayor parte de la radiación proviene del altavoz, pero en la frecuencia de resonancia del puerto de ventilación, la amplitud de desplazamiento del altavoz es pequeña y la mayor parte de la radiación sale por el puerto de ventilación.
- Para minimizar la velocidad del aire en el tubo, la sección transversal de la ventilación debe ser grande. Esto, a su vez, implica que el tubo de ventilación debe ser largo, lo cual supone un reto de diseño considerable.
- El tubo largo y curvo maximiza el flujo de aire, permitiendo reproducir graves profundos sin compresión. El tubo bass-reflex termina en una amplia abertura en la parte trasera de la caja, minimizando el ruido del puerto y proporcionando una excelente articulación de los graves.
- La curvatura del tubo se ha diseñado cuidadosamente para minimizar cualquier ruido audible, compresión o distorsión. El extremo interior del tubo cuenta con una terminación resistiva adecuada para minimizar, una vez más, el ruido de soplido audible y la turbulencia del aire.
- Un diseño adecuado del puerto réflex también permite reducir significativamente el desplazamiento del woofer, mejorando la capacidad de salida lineal de baja frecuencia.
Compensación de respuesta de sala para un rendimiento preciso
La interacción entre la acústica de la sala y la radiación del altavoz es compleja. Cada sala modifica la respuesta del monitor de forma única; por ejemplo, las salas reflectantes frente a las acústicamente amortiguadas, o la colocación contra una pared frente a la colocación sobre un soporte alejado de las paredes.
- Atenuación de graves
- Inclinación de bajos
- Inclinación de agudos
Amplificador optimizado para cada controlador
- Los amplificadores de potencia están conectados directamente a los altavoces, maximizando el control que ejerce la amortiguación del amplificador sobre la bobina móvil del altavoz y reduciendo las consecuencias de las variaciones dinámicas en sus características eléctricas. Esto puede mejorar la respuesta transitoria del sistema.
- Se reduce la potencia requerida por el amplificador. Al no haber pérdidas de energía en los componentes del filtro divisor de frecuencias pasivo, la potencia requerida por el amplificador se reduce considerablemente (hasta la mitad en algunos casos) sin que disminuya la potencia acústica del sistema de altavoces. Esto puede reducir costes y aumentar la calidad del audio y la fiabilidad del sistema.
- La ausencia de pérdidas entre el amplificador y las unidades de altavoz da como resultado una eficiencia acústica máxima.
- La tecnología activa puede lograr una salida de sonido superior en relación con el tamaño y el rendimiento de corte de baja frecuencia.
- Todos los altavoces se entregan como un sistema alineado de fábrica (amplificadores, electrónica de cruce y sistemas de caja acústica-controlador).
Crossover activo
- La respuesta en frecuencia se vuelve independiente de cualquier cambio dinámico en las características eléctricas del controlador o en el nivel de excitación.
- Se ofrece mayor flexibilidad y precisión para ajustar y afinar la respuesta de frecuencia de salida para los controladores específicos utilizados.
- Cada altavoz cuenta con su propio procesador de señal y amplificador de potencia. Esto aísla cada altavoz de las señales de control manejadas por los demás, reduciendo la distorsión por intermodulación y los problemas de sobrecarga.
- La capacidad de compensar las variaciones de sensibilidad entre los controladores.
- La posibilidad de compensar las anomalías en la respuesta de frecuencia y fase asociadas con las características de un controlador dentro de la banda de paso prevista.
- La respuesta de frecuencia plana de un altavoz activo de alta calidad es el resultado del efecto combinado de la respuesta del filtro de cruce, las respuestas del amplificador de potencia y las respuestas del controlador en una caja acústica.
Protección sofisticada de la unidad de accionamiento
- Reduce el nivel de salida cuando sea necesario (por ejemplo, cuando la temperatura de la bobina móvil del controlador alcanza el límite de seguridad), lo que mejora considerablemente la fiabilidad del sistema.
- El diseño adecuado de los circuitos de protección en cada altavoz y subwoofer permite maximizar el nivel de sonido de salida del sistema.
Detección inteligente de señales (ISS)
El circuito de detección inteligente de señal (ISS) monitoriza la señal de entrada del altavoz y detecta si está en uso. Si el circuito ISS no detecta audio en la entrada durante un tiempo, activa un modo de bajo consumo en el que el altavoz consume menos de 0,5 vatios. Al detectar una señal de entrada, el altavoz se enciende automáticamente.
Opciones de montaje versátiles

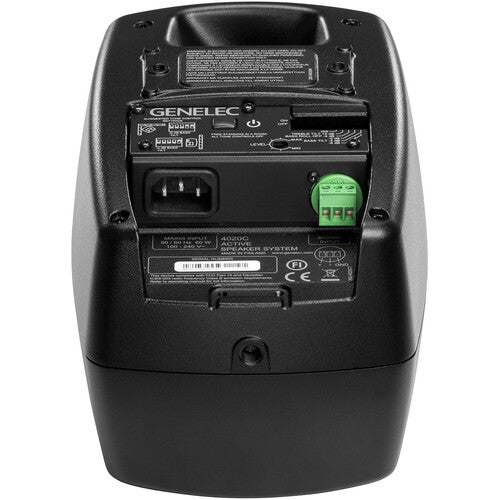

En la base del altavoz hay un orificio roscado UNC de 3/8" compatible con un soporte de micrófono estándar. En la parte posterior, hay dos orificios roscados M6x10 mm para soportes Omnimount de tamaño 20.5 o el adaptador de montaje en pared tipo ojo de cerradura incluido con el altavoz.
Espacificaciones 4020C
Altavoz
| Activo/Pasivo |
Activo
|
| Número de altavoces incluidos |
1
|
| Configuración de altavoces |
Bidireccional
|
| Potencia nominal del amplificador |
100 W RMS
|
| Clase de amplificador |
Clase D
|
| Impedancia |
No especificado por el fabricante
|
| Tipo de carcasa |
Bass-Reflex
|
Conductores
| Controlador HF |
1 tweeter de cúpula acoplado a guía de ondas de 0,7" / 19 mm
|
| Controlador LF |
1 woofer de 4,1" / 105 mm
|
Actuación
| Rango de frecuencia |
56 Hz a 25 kHz -6 dB
|
| Respuesta en frecuencia |
62 Hz a 20 kHz ±2,5 dB
|
| SPL máximo |
107 dB (Pico)
|
| Crossover |
3 kHz (Activo)
|
| Impedancia de entrada |
Línea: 10 kiloohmios
|
| Protecciones |
Limitador de señal
|
Conectividad
| Entradas/Salidas |
1 bloque de entrada de línea de 3 pines
|
| Inalámbrico |
No
|
| Compatible con aplicaciones móviles |
No
|
Físico
| Resistencia ambiental |
No
|
| Color |
Negro
|
| Montaje |
1 punta de soporte hembra de 3/8"-16 (inferior)
2 puntas de soporte (traseras) |
| Material de construcción |
Aluminio
|
| Dimensiones |
8,9 x 5,9 x 5,6" / 226 x 151 x 142 mm
|
| Peso |
6,8 lb / 3,1 kg
|
Información del embalaje
| Peso del paquete |
8,535 libras
|
| Dimensiones de la caja (Largo x Ancho x Alto) |
