Descripción

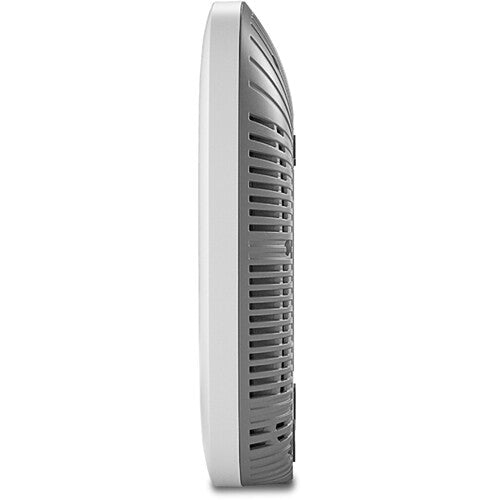

Punto de acceso MXCWAPT-B de Shure es un concentrador para el sistema de conferencias inalámbrico completo Microflex diseñado para operar en Canadá y México. Se puede utilizar para administrar el enrutamiento de audio, la coordinación de frecuencias y el control del sistema para hasta 125 unidades de conferencia inalámbricas.

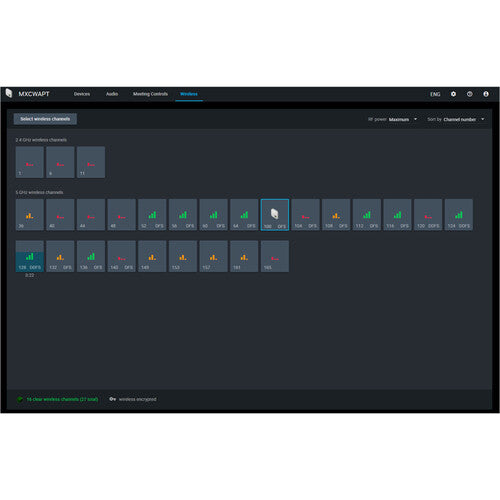

El MXCWPT-B escanea las bandas de frecuencia de 2,4 y 5 GHz e identifica el canal más claro. Luego transmite esa información a las unidades de conferencia. El sistema aprovecha el espectro DFS de acceso limitado para ampliar la cantidad de canales disponibles. Si se identifica un conflicto, el punto de acceso indica a todas las unidades de conferencia que cambien de canal. Cuenta con encriptación AES-128 para una mayor privacidad.

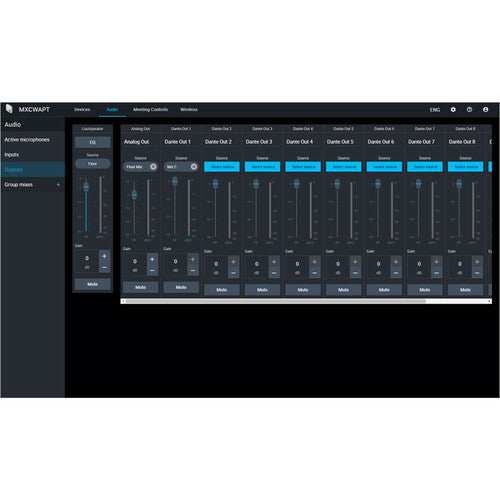

Además, este punto de acceso incluye una conexión de audio en red Dante que admite hasta 10 canales de entrada y 10 de salida. La entrada y salida de audio analógica XLR permite la conexión de un micrófono inalámbrico para un presentador o un sistema de refuerzo de sonido externo para una audiencia.
El MXCWAPT-B incluye una pantalla de información y controles para la configuración básica del sistema sin una computadora portátil. Está alimentado por un interruptor PoE estándar o un inyector de energía. Finalmente, se puede montar en la pared o el techo con el soporte de montaje incluido y la cubierta que se puede pintar o colocar sobre una mesa para reuniones temporales.
Controla hasta 125 unidades de conferencia inalámbricas MXCW640
La conexión inalámbrica bidireccional proporciona audio hacia y desde las unidades de conferencia y permite el control en tiempo real de todos los ajustes
Opera en bandas de frecuencia de 2,4/5 GHz, incluido el espectro DFS
Coordinación automática de frecuencias, detección y evitación de interferencias
Audio digital Dante (10 entradas/10 salidas)
Entrada y salida de audio analógico (XLR)
Un cable Ethernet para audio, control y alimentación PoE
Cifrado AES-128 para mayor privacidad
Pantalla para la configuración básica del sistema sin ordenador portátil
Los LED indican la alimentación, la conexión inalámbrica y el estado de la red

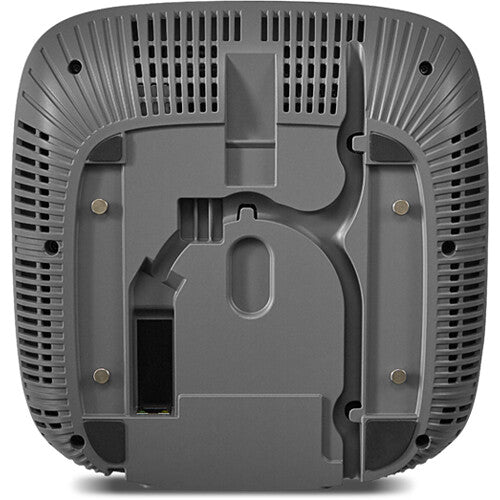

Incluye placa de montaje en pared/techo
Especificaciones
Entradas de audio analógico
Nivel máximo de entrada 24,9 dBV (1 % THD+N. Medido en salida Dante. Nivel de línea, ganancia de entrada analógica = 0 dB, ganancia de salida Dante = 0 dB)
10,3 dBV (1 % THD+N. Medido en salida Dante. Nivel auxiliar, entrada analógica Ganancia = 0 dB, ganancia de salida Dante = 0 dB)
Respuesta frecuente De 22 Hz a 20 kHz (+0,5 dB/-3 dB, medido en la salida Dante. Entrada de -6 dBFS, nivel de línea, ganancia de entrada analógica = 0 dB, ganancia de salida Dante = 0 dB) De
22 Hz a 20 kHz (+0,5 dB ) /-3 dB, medido en la salida Dante -6 dBFS de entrada, nivel auxiliar, ganancia de entrada analógica = 0 dB, ganancia de salida Dante = 0 dB)
Distorsión armónica total/ruido 0,03 %, típico (medido en salida Dante. Entrada de -6 dBFS, 1 kHz, nivel de línea, ganancia de entrada analógica = 0 dB, ganancia de salida Dante = 0 dB, 22 Hz a 22 kHz BW)
0,02 %, típico (medido en Dante Salida -6 dBFS de entrada, 1 kHz, nivel auxiliar, ganancia de entrada analógica = 0 dB, ganancia de salida Dante = 0 dB, 22 Hz a 22 kHz BW)
Gama dinámica 115 dB [ponderado A, 113 dB (sin ponderar), medido normalmente en la salida Dante. Nivel de línea, ganancia de entrada analógica = 0 dB, ganancia de salida Dante = 0 dB, 22 Hz a 22 kHz BW]
112 dB [ponderado A, 110 dB (sin ponderar), típico medido en la salida Dante. Nivel auxiliar, ganancia de entrada analógica = 0 dB, ganancia de salida Dante = 0 dB, 22 Hz a 22 kHz BW]
Ruido de entrada equivalente Preamplificador
-92 dBV (ponderado A, nivel de línea típico, ganancia de entrada analógica = 0 dB, 22 Hz a 22 kHz BW)
-104 dBV (ponderado A, nivel auxiliar típico, ganancia de entrada analógica = 0 dB, 22 Hz a 22 kHz) kHz ancho de banda)
tipo de conector XLR-3-Pin Hembra (Pin 1 = Tierra, Pin 2 = Audio +, Pin 3 = Audio -)
Salidas de audio analógicas
Nivel máximo de salida 4,3 dBV (1 % THD+N. Audio inyectado en la entrada Dante. Ganancia de entrada Dante = 0 dB, ganancia de salida analógica = 0 dB)
Respuesta frecuente 1 Hz a 20 kHz (+0,5 dB/-3 dB) Audio inyectado en la entrada Dante. Entrada de -6 dBFS, ganancia de entrada Dante = 0 dB, ganancia de salida analógica = 0 dB
Distorsión armónica total/ruido 0,01 % (típico, audio inyectado en la entrada Dante. Entrada de -6 dBFS, 1 kHz, ganancia de entrada Dante = 0 dB, ganancia de salida analógica = 0 dB, 22 Hz a 22 kHz BW)
Rango dinámico (típico) 100 dB [ponderado A, 97 dB (sin ponderar), audio típico inyectado en la entrada Dante. Ganancia de entrada Dante = 0 dB, ganancia de salida analógica = 0 dB, 22 Hz a 22 kHz BW]
Impedancia de carga >600 ohmios, típico
tipo de conector XLR macho de 3 pines [Distribución de pines XLR estándar (Pin 1 = Tierra, Pin 2 = Audio +, Pin 3 = Audio -]
Elevación de tierra Posición del interruptor de elevación XLR GND - "Izquierda (Pin 1-GND conectado) Derecha (Pin 1-GND desconectado)"
Nivel de ruido equivalente -104 dBV [ponderado A, nivel auxiliar típico, ganancia de entrada analógica = 0 dB, 22 Hz a 22 kHz BW] Impedancia de entrada 10 kiloohmios Nivel de línea
Impedancia de entrada 10 kiloohmios, nivel de línea
12 kiloohmios, nivel auxiliar
Configuración Equilibrado
Especificación de radiofrecuencia
Estándar WLAN IEEE IEEE 802.11 a, g
Bandas de frecuencia ISM de 2,4 GHz, UNII de 5 GHz
Sensibilidad -80dBm al 10% PER
Potencia de salida de radiofrecuencia 1 mW (bajo), 5 mW (medio), 13 mW (alto), 25 mW (máximo)
Tipo de antena Banda dual interna patentada de dos niveles (PIFA), pendiente de patente
Energía
Tipo de alimentación Alimentación a través de Ethernet (PoE) 802.2 af, Clase 0 PD
Voltaje de suministro 37 a 57 V
El consumo de energía 12,95 W máximo, 6,5 W típico
Red
Interfaz Ethernet Gigabit, audio digital Dante
Enlace Velocidad: 10/100/1000 Mb/s
Capacidad de direccionamiento de red DHCP o dirección IP manual
Longitud del cable 328' / 100 m Máximo
Tipo de cable Cat 5e o superior
Mostrar
Escribe LCD monocromática FFSTN
tamaño de la pantalla 1,84 x 0,074"/46,7 x 18,8 mm
Resolución de pantalla 152 x 78 (78 ppp)
General
Alojamiento Plástico moldeado, aluminio fundido a presión
Montaje Soporte de techo o pared
Rango de temperatura de funcionamiento 19.4 a 120.2° F / 7 a 49° C
Temperatura de almacenamiento -20,2 a 140 °F/-29 a 60 °C
Dimensiones 1,88 x 9,55 x 9,52" / 47,8 x 242,5 x 241,8 mm
Peso 2,54 libras/1,15 kg
