Descripción

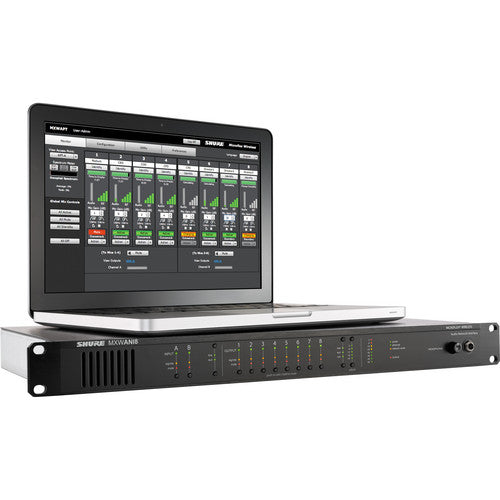

La interfaz de red de audio de 8 canales MXWANI8 de Shure está diseñada para conectar y distribuir el sistema inalámbrico Microflex de Shure a los sistemas AV de salas de conferencias. Es compatible con la red Dante y cuenta con 8 salidas analógicas, así como un conmutador Gigabit Ethernet de 4 puertos. El MXWANI8 se puede controlar a través de su panel frontal o a través de una Mac o PC en red que ejecute el software Microflex Wireless Control.
La unidad puede proporcionar alimentación a través de Ethernet (PoE) a través de su primer puerto, lo que le permite alimentar componentes como el transceptor Microflex MXWAPT. Puede monitorear su audio a través de la salida de auriculares de 1/4" del panel frontal.
Conmutador gigabit de cuatro puertos: configuraciones de puerto optimizadas para la conexión al transceptor de punto de acceso y estaciones de carga en red, sistemas de control de terceros y redes corporativas
Conectividad Ethernet: envíe señales de control y audio a través de cables largos de hasta 300 pies o a cualquier lugar a través de una red corporativa
Alimentación a través de Ethernet: el puerto 1 del interruptor del panel posterior suministra alimentación a través de Ethernet al transceptor de punto de acceso para una instalación simplificada
Modo de enlace ascendente corporativo: enlace a la red corporativa para el control remoto de la configuración del sistema mientras mantiene el audio fuera de la red por seguridad y para reducir el ancho de banda
Controles del panel frontal: silenciar o aislar canales y establecer niveles de entrada/salida fácilmente desde el panel frontal
Control de software para PC/Mac: acceda al software de control inalámbrico Microflex desde una computadora en red para conocer los niveles de entrada/salida y la configuración de puertos
Redes Dante: transporta audio digital de baja latencia recibido de micrófonos inalámbricos a través de Ethernet a cualquier otro dispositivo equipado con Dante
Salida de auriculares: señal de audio Solo en cualquier canal
Especificaciones
Audio
Respuesta frecuente 20 Hz a 20 kHz
Gama dinámica De analógico a Dante: 113 dB (de 20 Hz a 29 kHz, con ponderación A, típico)
De Dante a analógico: 110 dB (de 20 Hz a 29 kHz, con ponderación A, típico)
Ruido de salida Línea: −84,5 dBV (20 Hz a 29 kHz, ponderación A, típico)
Aux: −95,2 dBV (20 Hz a 29 kHz, ponderación A, típico)
Micrófono: −106,5 dBV (20 Hz a 29 kHz, A- ponderado, típico)
THD+N < 0,05 % (20 Hz a 20 kHz a +4 dBu de entrada analógica, -10 dBFS de entrada digital)
Polaridad Sin inversión, cualquier entrada a cualquier salida
Entradas
Configuración Equilibrado activo
Impedancia 10,6 kΩ
Nivel de recorte Línea: 23,8 dBV (mínimo)
Aux: 10,8 dBV (mínimo)
Salidas
Configuración Equilibrado activo
Impedancia 310 Ω
Nivel de recorte Línea: 26,2 dBV
Aux: 16,2 dBV
Micrófono: −3,8 dBV
Salida de auriculares 1/4" (6,3 mm) TRS, 100 mW, 350 Ω, dual mono (controlará auriculares estéreo)
DSP
Conversión AD/DA 24 bits, 48kHz
Latencia De analógico a Dante: 0,21 ms (nominal estimado, ±0,1 ms)
De Dante a analógico: 0,24 ms + TN (nominal estimado, ±0,1 ms)
TN = latencia de red en milisegundos, según lo establecido en Dante Controller
Nota : red Dante la latencia suele estar asociada con el dispositivo receptor
Redes
Interfaz de red Conmutador Gigabit Ethernet de cuatro puertos, audio digital Dante
Enlaces ascendentes Puerto: Seleccionable, bloquea el tráfico de multidifusión (Puerto 4)
PoE Proporcionado en el puerto 1 para alimentar MXWAPT
Requisitos de cables Cat 5e o superior, blindado, 100 m máximo entre dispositivos de red
Capacidad de direccionamiento de red DHCP, enlace local, estático
General
requerimientos de energía 100 a 240 V CA, 50-60 Hz, 1 A
Alojamiento Acero; Aluminio extruido
Rango de temperatura En funcionamiento: 0 a 145 °F (-18 a 63 °C)
Almacenamiento: -20 a 165 °F (-29 a 74 °C)
Dimensiones 1,7 x 19,0 x 14,4" (44 x 483 x 366 mm)
Peso 3,2 kg (7,1 libras)
Información de embalaje
peso del paquete 9.85 libras
Dimensiones de la caja (LxAnxAl) 22,3 x 15,6 x 2,7"
