Descripción
El equipo no es compatible con paneles de 540W.
¿Cómo Funciona?
Los sistemas de interconexión convierten, mediante un inversor, la energía en corriente directa generada por los paneles solares en energía en corriente alterna en total sincronía en voltaje y frecuencia tal y como lo entrega CFE.
La energía generada es enviada a la vivienda para su consumo y el excedente se regresa a la red eléctrica. De esta forma no solo bajamos nuestro consumo, sino que existe un retorno de energía dando ahorros de hasta un 95% en el pago del recibo de electricidad.
¿Por qué utilizar inversores Epcom?
- Máxima eficiencia de conversión de hasta un 97.6%.
- Ahorros de hasta un 95% en el pago de recibo de luz.
- Aproveche al máximo la potencia del sol con la tecnología MPPT.
- Amplio rango de Vcc de entrada.
- Fácil configuración para el diseñador.
- No mezclar potencias de paneles en las cadenas.
- contra defectos de fábrica.
- Utilice los protectores de picos SP50-240SP, para alargar la vida de su inversor.
- Excelente beneficio.
- Cuenta con la certificación necesaria para realizar contratos de interconexión con la red de CFE (IEE1547 y UL1741).
Ficha Técnica.

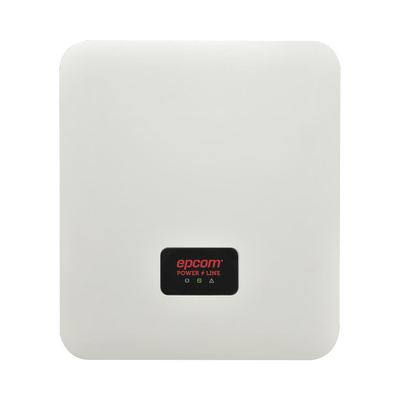

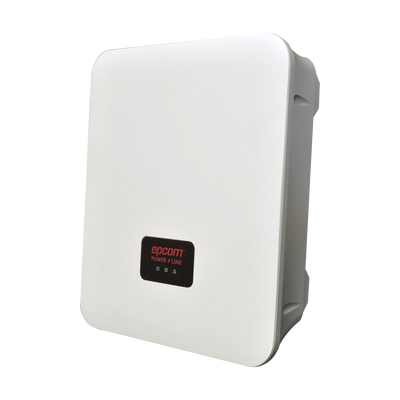

Tipo/ Especificación EPIG-5KV3
Datos de entrada CD
Potencia FV recomendada (W) 5000W
Voltaje máximo de entrada (V) 600 Vcc
Rango de operación de voltaje CD 90V-550Vcc
Corriente máxima CD 2X11A
Parámetros de salida CA
Potencia máxima de salida 5000W
Voltaje nominal de salida CA 220Vca
Corriente máxima CA 21.8A
Datos Generales
Eficiencia máxima 97.6%
Frecuencia nominal/rangos 60/60+-5HZ
Dimensiones 370×126.5×420mm
Peso 10.9kg
contra defectos de fabricación...!
Aplicación para iOS y Android
Monitoreo desde Página Web
Nota: Se recomienda utilizar sistemas de tierra física (LP-GROUND-30A), colocar supresores de picos (LA302R) y verificar voltajes de operación.
Consultarlo con el departamento de ingeniería en energía solar.
Sistemas Completos de Integración Solar
Genere Hasta 15,000 Pesos Mensuales
Energía Limpia
Ahorro de Energía
Cuidado del Medio Ambiente
Conexión sencilla
Diagrama de Conexión para Solución con Inversores de Cadena
Diagrama de Conexión para Solución con Microinversores
Revise en el consumo bimestral de su recibo de luz y tabule lo siguiente con nuestros KITS, para saber que kit necesita.
| Modelo del kit | Generación promedio al bimestre del kit |
|---|---|
| KIT1BDM600MONO | 165 KWH |
| KIT2BDM600MONO | 330 KWH |
| KIT10BDM600MONO | 1650 KWH |
| KITEPCOM1KV1 | 300 KWH |
| KITEPCOM3KV3 | 900 KWH |
| KITEPCOM5KV3 | 1500 KWH |
| 2 - KITEPCOM5KV3 | 3000 KWH |
Localice en su recibo de luz su consumo bimestral y encuentre el KIT que requiere para que deje de pagar el costo de la energía eléctrica con CFE. Cada uno de estos equipos requiere un contrato con CFE.
Notas:
- El equipo solo funciona en rango de 220 - 250 Vca, en voltajes mayores requiere proceso de inicialización.
- Se recomienda consultarlo con el departamento de ingeniería solar.
- Los equipos de interconexión a la red eléctrica no pueden operar con generadores diésel o a gasolina.
- Los inversores requieren sincronizarse para entregar voltaje, de lo contrario el equipo no entregara voltaje, si se miden las terminales con los paneles conectados el voltaje medido debe ser 0V.
- Los inversores no operan con paneles de una amperaje mayor a 11A ISC, generalemnte paneles mayores a 455W.
- Los equipos de versiones anteriores (color amarillo) solo cuentan con .
'Verificar la aprobación de los certificados con CFE, el equipo cumple con las normativas IEEE1547, IEC62109 y UL1741.'
Previous Next
Características Clave
- Máxima eficiencia gracias a su nuevo diseño
- Es un inversor ideal para consumos mayores a 18 kW diarios.
- Módulo de WiFi para monitoreo incluido
