Descripción
Alimentación para un radio de enlace inalámbirco:
-Radio de hasta 10 W.
Lista de compatibilidad Ubiquiti Networks:
- LOCOM2.- LOCOM5.
- ROCKETM2, ROCKETM5, R5AC-Lite
Lista de compatibilidad Cambium Networks:
- EPMP-5C, EPMP-5I.Pinout de cable para alimentar equipos Cambium Networks:
- Se usa un cable con configuración PoE cruzada (No es un cable de datos cruzado).
_12.19.22.png)
Alimentación para una cámara IP:
-Cámara IP de hasta 14 W de consumo.

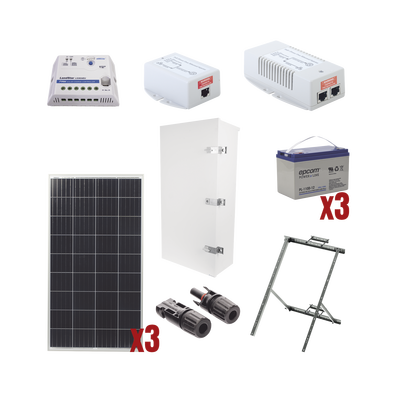

Lista de componentes incluidos en el kit:
2 x PRO12512 -Módulo fotovoltaico de 125 W, 12 Vcc.
1 x LS3024EU -Controlador de carga 30 A, 12 Vcc.
3 x PL110D12 -Acumulador AGM VRLA 12 Vcc, 100 Ah.
1 x TP-1224G -Convertidor CD con PoE Pasivo de 12-24 Vcc, 0.8 A.
1 x TP-1248GDHP -Convertidor CD Ent: 10-15 Vcc, Sal: POE 802.3af/at.
1 x SS-PBL-V5 -Montaje para poste/torre para paneles solares.
1 x EI-PCB-04-11-03-W3S -Gabinete de lámina galvanizada para baterías.
1 x PROSECB-02 -Conector doble MC-4.
1 x EPL01 -Conector sencillo MC-4.
No incluye el EI-PCB-40M-R2 montaje de gabinete para poste.
Diagrama de instalación:
La proteccion LA302DC y uso de tierra fisica no las incluye el KIT pero son altamente recomendaos.
Se recomienda el uso de cable especializado y distancias previstas a continuación:
Respetar el uso de las siguientes distancias con una variación del 10% para el óptimo uso del cableado
Cantidad |
Modelo |
Función del cable en este KIT |
1 |
Cable fotovoltaico, Punta Positiva del conector PROSECB02 al positivo del controlador |
|
1 |
Cable fotovoltaico, Punta negativa del conector PROSECB02 al negativo del controlador |
|
1 |
Negativo de baterías del controlador al negativo de la primer batería |
|
1 |
Positivo de baterías del controlador al positivo de la tercer batería |
|
2 |
Del positivo de carga del controlador a la entrada positiva del convertidor POE respectivamente, Puede cortar el cable para una instalación mas limpia. |
|
2 |
Del negativo de carga del controlador a la entrada negativa del convertidor POE respectivamente, Puede cortar el cable para una instalación mas limpia. |
|
1 |
|
Jumper entre baterías, se conecta del positivo de la primer batería al positivo de la segunda batería otro cable del positivo de la segunda batería al positivo de la tercer batería |
1 |
|
Jumper entre baterías, se conecta del positivo de la primer batería al positivo de la segunda batería otro cable del negativo de la segunda batería a la negativa de la tercer batería. |
Características Clave
- Salida PoE pasivo 24 VCD para enlaces
- Soporta cámaras IP con PoE 802.3af/at
- Autonomía de sistema hasta 60 horas
- Compatible con Ubiquiti y Cambium Networks
- Kit incluye módulo solar 150 W, 12 VCC
