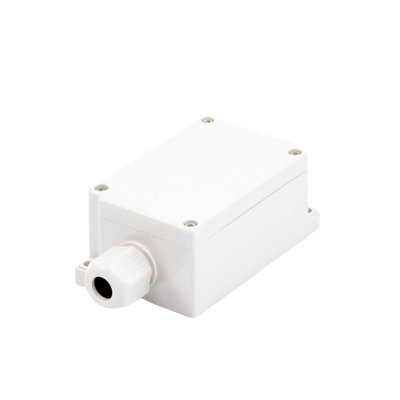

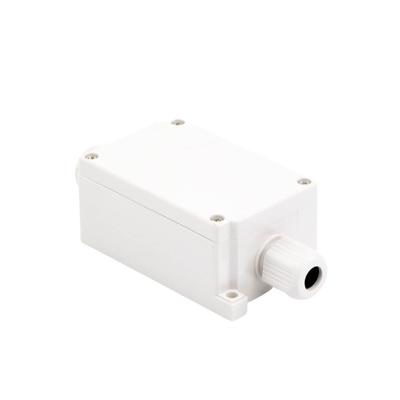

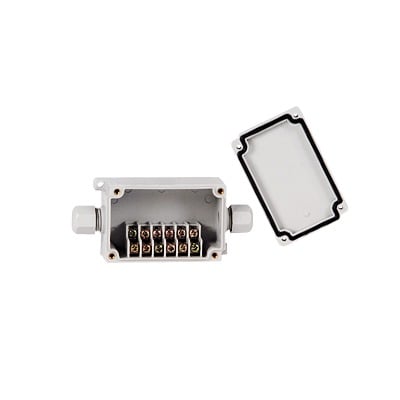

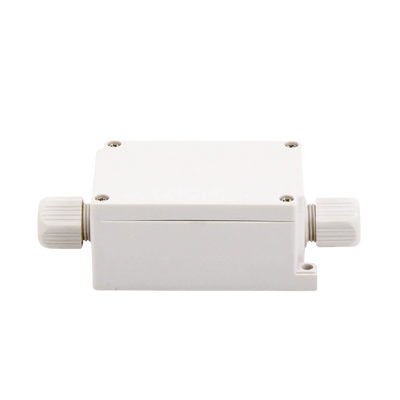

Gabinete para exterior con terminales de conexión en paralelo para 6 líneas.
Características destacadas:
- Material plástico.
- Tamaño: 125 x 55 x 40 mm
- Recomendado para calibres 12-22 AWG
- Grado de protección: IP66
- Rango de temperatura de operación: - 40a + 120℃
- Recomendado para uso con:
- Corriente alterna 110 Vca máximo 3 Amp.
- Corriente directa 12 Vcc / 24 Vcc máximo 10 Amp.
Proceso de instalación:
- Se retira la tapa del gabinete y se aflojan ambas glándulas opresoras.
- Se debe garantizar que el sistema no esté energizado.
- Se introducen ambos cables al cuerpo del gabinete cuidando no lastimar el empaque.
- Se procede a desforrar cada cable y se coloca la terminal tipo herradura.
- Se aflojan los tornillos de las terminales y se procede a colocar uno a uno cada terminal correspondiente y se ajusta dicho tornillo por cada terminal.
- Antes de cerrar el gabinete, se debe revisar que no exista contacto entre ambas líneas.
- Se procede a ajustar las glándulas y se coloca la tapa del gabinete.
Notas destacadas:
- Se recomienda usar terminales tipo herradura para asegurar correcta instalación (no usar cable directo sobre terminal).
- El terminado o ponchado de terminales tipo herradura debe realizarse después de introducir el cable al gabinete.
- Se recomienda el uso de cable multifilamento para esta aplicación.
Características Clave
- Tamaño compacto: 125 x 55 x 40 mm
- Compatible con calibres 12-22 AWG
- Resistencia ambiental IP66 para exteriores
- Operación en rango de -40 a +120℃
- Corriente alterna 110 VCA, máximo 3 Amp
