Descripción

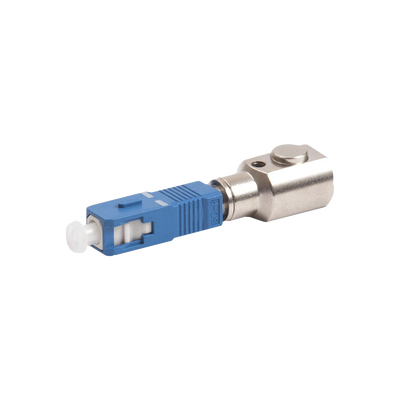

Conecte temporalmente instrumentos de prueba como OTDR, Medidor de Potencia y VFL a la fibra sin necesidad de fusionarla o conectorizarla.
Características:
- Proporciona un método rápido para conectar temporalmente una fibra bajo prueba a un instrumento de prueba.
- Mida la longitud de la fibra en un carrete con un OTDR sin tener que conectorizar o fusionar el carrete de fibra
- Mida la potencia óptica presente en una fibra sin conector
- Conecte temporalmente un VFL a una fibra para que el técnico pueda inyectar luz visible en una fibra que no tiene conector
- Acepta fibra de hasta 250 micras
- Tipo de conector: SC/PC
- Compatible con fibra multimodo y monomodo
Instrucciones:
1. Pelar la cubierta de la fibra para acceder al recubrimiento de 900 micras. Retire 50 mm (2 ') del revestimiento acrílico (250 micras).
2. Limpie la fibra con alcohol isopropílico al 99%.
3. Corte la fibra a una longitud de 20 mm.
4. Presione el émbolo del BFA-1 e inserte el extremo de la fibra cortada asegurándose de que el extremo de la fibra llega hasta la férula.
5. Suelte el émbolo para asegurar la fibra.
Notas:
- Es altamente recomendado utilizar un acoplador SC-SC y un jumper/patch cord de fibra de 1 metro para realizar la conexión al OTDR/Medidor de Potencia/VFL
- No conectar directamente el adaptador BFA-1 al instrumento de medición
Características Clave
- Conecta instrumentos a fibra sin fusionar o conectorizar
- Acepta fibra de hasta 250 micras
- Compatible con fibras multimodo y monomodo
- Conector tipo SC/PC incluido
- Inyección de luz visible con VFL sin conector
