Descripción
Su principal función consiste en brindar puntos de conexión de las diferentes aplicaciones que se desean proteger hacia un sistema de puesta a tierra común, el cual puede conformarse de uno o más electrodos de puesta a tierra.
La unión se realiza mediante hilos de tierra, los cuales son conductores eléctricos empalmados a través de conectores mecánicos, de manera que deben llegar a cada borne de dicha barra de unión.
La barra cuenta con la tornillería requerida para poder crear su unión o empalme con los conductores, esta tornillería es de acero inoxidable la cual nos ayudará a que perdure la continuidad eléctrica en el mayor tiempo posible y así nuestro sistema sea efectivo al momento de drenar una corriente de falla.
Beneficios
- Fácil de instalar
- Permite su revisión y mantenimiento en las conexiones.
- Permite su conexión mediante conectores mecánicos o de compresión.
- Cumple con estándares en telecomunicaciones EIA/TIA J-STD-607-A, BICSI, TMGB y TGB.
Aplicaciones
- Barra de unión para telecomunicaciones.
- Distribución a tierra para CCTV
- Distribución de hilo para tableros eléctricos.
- Derivación de hilos de tierra en SITE (MDF e IDF).

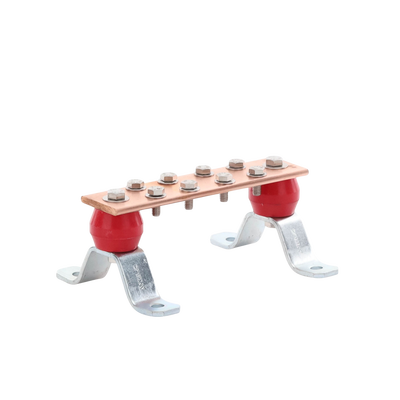

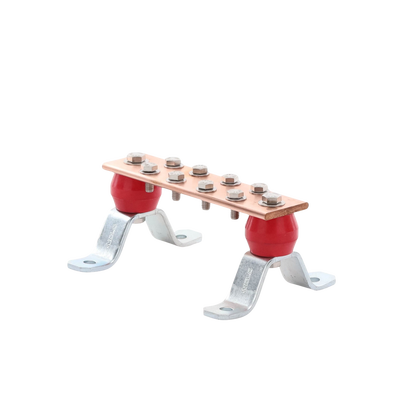

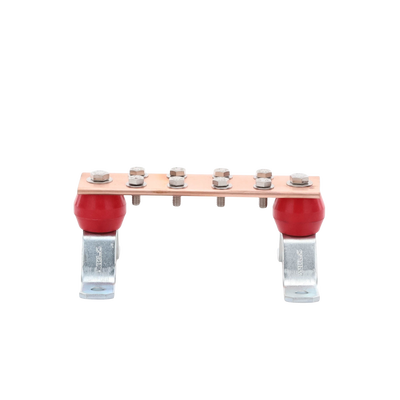

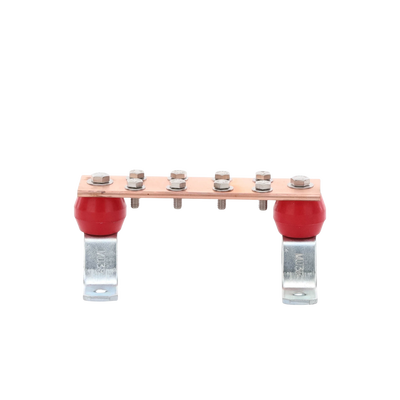

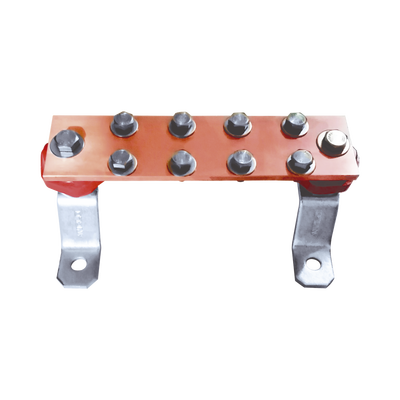

Características
- Solera fabricada en cobre.
- Trapecio de acero galvanizado.
- Aisladores tipo manzana en color rojo.
- Tornillería estándar de acero inoxidable.
Medidas
- Largo: 20.32 cm ( 8 in )
- Ancho: 5.08 cm ( 2 in )
- Espesor: 0.64 cm ( 1/4 in )
Características Clave
- Integra aplicaciones con sistema de puesta a tierra común
- Hilos de tierra con conductores eléctricos empalmados
- Tornillería de acero inoxidable para continuidad eléctrica
- Conexión mecánica o compresión según necesidad
- Cumple estándares EIA/TIA J-STD-607-A y BICSI
