Descripción

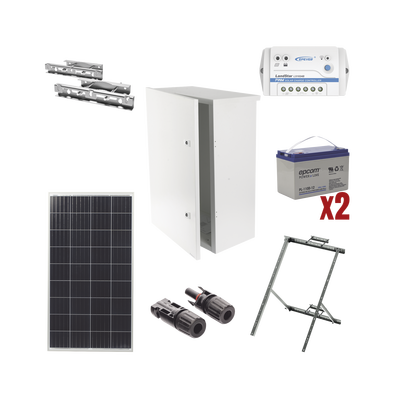

Kit de energía solar para alimentar radar de velocidad X-RADAR1
Kit para alimentar radar de velocidad en 12 Vcc.
Lista de componentes incluidos en el kit:
1 x PRO-125-12 -Módulo fotovoltaico de 125 W, 12 Vcc.
1 x LS-1024-B -Controlador de carga 10 A, 12 Vcc.
2 x PL-110-D12 -Acumulador ciclo profundo VRLA 12 Vcc, 110 Ah.
1 x EPL01 -Conector sencillo MC-4.
1 x SS-PBL-V5 -Montaje para poste/torre para paneles solares.
1 x EIPCB040703W3S -Gabinete para baterías, montaje en poste.
1 x EI-PCB-40M-R2 -Montaje para poste para gabinete.
Diagrama de instalación:
Se recomienda el uso del cable especializado y distancias previstas a continuación:
Respetar el uso de las siguientes distancias con una variación del 10% para el óptimo uso del cableado
Cantidad |
Modelo |
Función del cable en este KIT |
1 |
Cable fotovoltaico, Punta positiva del modulo a la punta positiva del controlador |
|
1 |
Cable fotovoltaico, Punta negativa del modulo a la punta positiva del controlador |
|
1 |
Negativo de baterías del controlador al negativo de la primer batería |
|
1 |
Positivo de baterías del controlador al positivo de la segunda batería |
|
1 |
Del positivo de carga del controlador a la entrada positiva del XRADR1, No exceder los 3 metros de distancia entre el gabinete y el dispositivo. |
|
1 |
Del negativo de carga del controlador a la entrada negativa del XRADR1, No exceder los 3 metros de distancia entre el gabinete y el dispositivo. |
|
1 |
|
Jumper entre baterías, se conecta del positivo de la primer batería al positivo de la segunda batería. |
1 |
Jumper entre baterías, se conecta del positivo de la primer batería al positivo de la segunda batería. |
*NO incluye radar.
Características Clave
- Módulo fotovoltaico 125 W, 12 VCC
- Controlador de carga 10 A, 12 VCC
- Acumulador VRLA 110 Ah, 12 VCC
- Montaje poste para panel solar
- Gabinete para baterías, montaje en poste
