Descripción
Montajes de aluminio anodizado, alta resistencia al viento y a la corrosión con 2.
Beneficios de utilizar montajes de Aluminio Anodizado EPCOM POWER LINE:
- Mitigue la corrosión por efecto del 'Par Galvánico', garantice sus instalaciones contra la corrosión prematura.
- Resistencia al viento de hasta 162 km/h, ideales para zonas con fuertes vientos.
- Fácil instalación y adaptabilidad a sus necesidades debido a la gran variedad de accesorios disponibles.
- ¡2 contra defectos de fabricación!
- Sistema de aterrizaje 'Ground Clip' integrado (no incluye electrodo ni cable para aterrizaje).

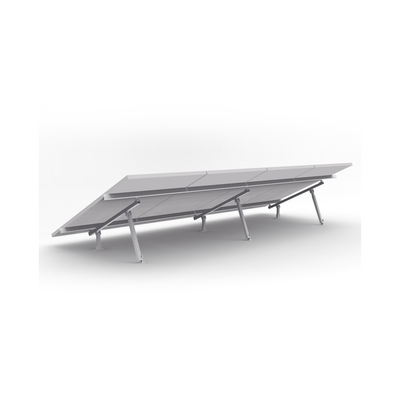

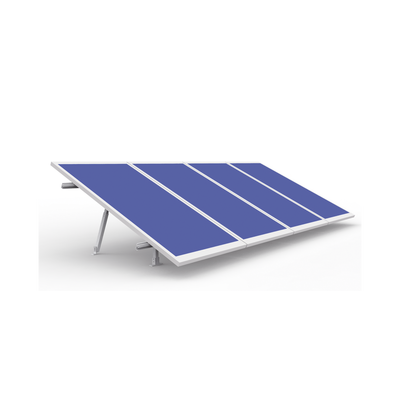

Montaje de aluminio para techo o piso de concreto, arreglo 1x4 módulos fotovoltáicos.
Características Principales:
- Para arreglo de 1x4 modulos fotovoltaicos de 40mm de espesor
- Inclinación: 20-45°
- Peso: 21.3 kg
- Velocidad del viento máx.: 162 km/h
Consideraciones especiales:
Sujetadores finales según altura del marco del módulo:
Marco de 30 mm: EPL-ECG2-30R
Marco de 35 mm: EPL-ECG2-35R
*Se sugiere revisar compatibilidad con el departamento de ingeniería.
*El kit de montaje incluye sujetadores de 40 mm.
Módulos compatibles:
- EPL-330-24 (4 modulos)
- EPL-450M-144 (4 modulos) Requiere sujetadores 35mm
- EGE450W144M(M6) (4 modulos) Requiere sujetadores 35mm
- ETM672BH450WW/WB (4 modulos) Requiere sujetadores 35mm
- ETM772BH550WW/WB (3 modulos por montaje) Requiere sujetadores 35mm
- EGE550W144M(M10) (3 modulos por montaje) Requiere sujetadores 35 mm
- RSM1499550M (3 modulos por montaje) Requiere sujetadores 35 mm
| MONTAJE EPL-AM01-1X4-V2 | ||||
| INCLUYE: | ||||
| 2 | EPL-SR3-4400 | Riel 3 de 4400 mm aluminio anodizado | ||
| 1 | LB-AM01-1X4V2 | Grupo de tubos y partes para montaje EPL-AM01-1X4V2 | ||
| Incluye: | ||||
| Modelo | Descripcion | Cant | ||
| EPL-Tube1 | Tubo 38*38-1200mm aluminio anodizado | 3 | ||
| EPL-Tube2 | Tube 38*38*200mm aluminio anodizado | 3 | ||
| EPL-ALG2-455 | Soporte ajustable 455mm aluminio anodizado | 3 | ||
| EPL-LF2-01 | Soporte L aluminio anodizado. | 3 | ||
| EPL-FF-U45 | Conector U | 6 | ||
| EPL-FF-A40 | Soporte fijador | 3 | ||
| EPL-Bolts-55 | Tornillo M8*55 | 6 | ||
| EPL-LFG2-03 | Grupo de Soperte L aluminio anodizado | 6 | ||
| EPL-ECG2-40 | Sujetador Final grupo (40mm) | 4 | ||
| EPL-MCG2-40 | Sujetador Medio grupo (40mm) | 6 | ||
| EPL-ELG2-01 | Conector para conexión a tierra | 2 | ||
| EPL-GC-01 | Clip para conexión a tierra | 6 | ||
| EPL-ES-8/70 | Tornillo expansor M8*70 de acero inoxidable | 9 | ||
| EPL-Bolts-65 | Tornillo M8*65 | 15 | ||
Características Clave
- Kit Montaje de aluminio para techo o piso de concreto, de alta resistencia y rápida instalación, arreglo 1x4 módulos f
