Descripción
Montajes de aluminio anodizado, alta resistencia al viento y a la corrosión con 2.
Beneficios de utilizar montajes de Aluminio Anodizado EPCOM POWER LINE:
- Mitigue la corrosión por efecto del 'Par Galvánico', garantice sus instalaciones contra la corrosión prematura.
- Resistencia al viento de hasta 151 km/h, ideales para zonas con fuertes vientos.
- Fácil instalación y adaptabilidad a sus necesidades debido a la gran variedad de accesorios disponibles.
- ¡2 contra defectos de fabricación!
- Sistema de aterrizaje 'Ground Clip' integrado (no incluye electrodo ni cable para aterrizaje).

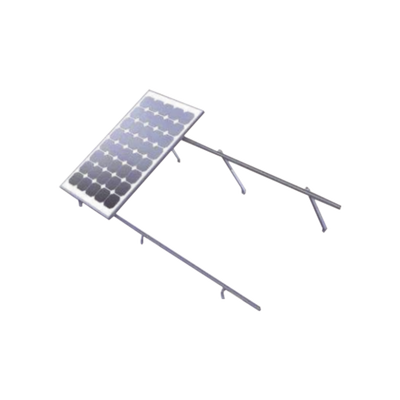

Montaje de aluminio para techo o piso de concreto, de alta resistencia y rápida instalación, arreglo 1x4 módulos fotovoltáicos.
Características:
- Para arreglo de 1x4 modulos fotovoltaicos de 40mm de espesor
- Inclinación: 20-30°
- Peso: 14.2 kg
- Velocidad del viento máx.: 151 km/h
Consideraciones especiales:
Sujetadores finales según altura del marco del módulo:
Marco de 30 mm:
Marco de 35 mm:
*Se sugiere revisar compatibilidad con el departamento de ingeniería.
*El kit de montaje incluye sujetadores de 40 mm.
Módulos compatibles:
- EPL540M144 (3 módulos por montaje) Requiere sujetadores 35 mm
- ETM772BH550WW/WB (3 modulos) Requiere sujetadores 35 mm
-EGE550W144M(M10) (3 modulos) Requiere sujetadores 35 mm
Torque recomendado
tornillo m8 = 13N/m
tornillo m10 = 25.8 N/m
Sujetadores finales e intermedios = 11 N/m
| MONTAJE EPL-AM01-1X4LC | ||||
| INCLUYE: | ||||
| 2 | EPL-SR3-4400 | Riel 3 4400 mm aluminio anodizado | ||
| 1 | LB-AM01-1X4LC | Grupo de tubos y partes para montaje EPL-AM01-1X4LC | ||
| EPL-LF2-01 | Soporte L aluminio anodizado. | 3 | ||
| EPL-Bolts-60 | Tornillo M8*60 | 3 | ||
| EPL-Bolts-55 | Tornillo M8*55 | 3 | ||
| EPL-ALG2-455 | Soporte ajustable 455mm aluminio anodizado | 3 | ||
| EPL-Bolts-22 | DIN912 M8*22 Bolt(SS304) | 3 | ||
| EPL-Lconnector | L-Connector(6005-T5 Anodize) | 3 | ||
| SFS-G2 | G2Module(6005-T5 Anodize) | 3 | ||
| EPL-FFG2-03 | Front L Feet Rroup | 3 | ||
| EPL-ECG2-40 | Sujetador Final grupo (40mm) | 4 | ||
| EPL-MCG2-40 | Sujetador Medio grupo (40mm) | 6 | ||
| EPL-ELG2-01 | Conector para conexión a tierra | 2 | ||
| EPL-GC-01 | Clip para conexión a tierra | 6 | ||
| EPL-ES-8/70 | Tornillo expansor M8*70 de acero inoxidable | 6 | ||
Nota: este montaje no incluye los módulos fotovoltaicos
Pregunte por tiempo de entrega
Características Clave
- Kit Montaje de aluminio para techo o piso de concreto, de alta resistencia y rápida instalación, arreglo 1x4 módulos f
