Descripción
El comprobador de cables y de red LinkIQ™ es la solución de comprobación para verificar el rendimiento del cableado hasta 10 Gb/s y resolver problemas de conectividad de red. El LinkIQ valida el rendimiento del cable mediante mediciones basadas en la frecuencia y proporciona información de distancia al fallo junto con un mapa de cableado del cable que se está comprobando. El LinkIQ también realiza los diagnósticos del switch más cercano para identificar problemas de red clave y validar la configuración del switch, por lo que elimina la necesidad de usar otro dispositivo. Entre las características adicionales se incluyen la generación de tonos analógicos y digitales, la luz de puerto intermitente, la autenticación 802.1x, los localizadores de oficina remota y la capacidad de gestionar los resultados a través de LinkWare™ PC.

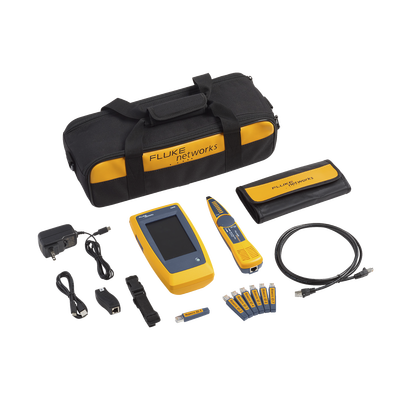

El Equipo Incluye:
- Comprobador de cables y de red LinkIQ con identificaciones remotas 1 a 7
- Sonda IntelliTone
- Guía de referencia rápida
- Cable USB-C a USB-A
- Cable de carga (con adaptadores internacionales)
- Patch Cord Cat6A
- Adaptador modular RJ45/11
- Correa para colgar con soporte para identificaciones remotas
- Bolsa de viaje
Especificaciones Técnicas:
| Protocolos de diagnóstico | Protocolo de descubrimiento de la capa de enlace (LLDP), Protocolo de descubrimiento de Cisco (CDP), Pulsos de enlace rápido (FLP) |
| Diagnósticos de dispositivo más cercano, (si está disponible mediante protocolos de diagnóstico) |
Nombre del switch, Número del puerto, Nombre de la VLAN, Velocidades de los datos anunciadas, Advertised Duplex (Dúplex anunciado) |
| Compatibilidad con potencia sobre Ethernet | IEEE 802.3af/at/bt, Negociación de hardware con resistencia a firmas, Negociación de software con LLDP/CDP |
| Diagnóstico de potencia sobre Ethernet | Advertised Power Class (0-8), Potencia disponible anunciada, Pares alimentados, Diagnóstico para firmas simples y dobles |
| Mediciones de potencia sobre Ethernet | Voltaje cargado (V), Potencia cargada (W), |
| Luz de puerto intermitente | Luz intermitente en el puerto conectado |
| Puerto de comprobación | La clavija modular blindada de 8 pines acepta conectores modulares de 8 pines (RJ45) |
| Comprobaciones automáticas de puesta en servicio | 10GBASE-T, 5GBASE-T, 2.5GBASE-T, 1000BASE-T, 100BASE-TX, 10BASE-T, solo mapa de cableado. Velocidad de comprobación: 6 segundos para longitudes de menos de 70 m |
| Tipos de cable | Cableado de par trenzado equilibrado; Par trenzado no blindado; Par trenzado apantallado; 2 pares o 4 pares |
| Comprobaciones de mapa de cables únicamente | Documentación de mapa de cableado, Longitud de cada par, Diagnóstico de pares divididos, T568A o T568B seleccionable por el usuario, Ajustes de cruce seleccionables por el usuario (directo, cruce medio, cruce completo). Velocidad de comprobación: 1 segundo para longitudes de menos de 120 m |
| Longitud (máxima) | 305 m (1000 pies) |
| Velocidad nominal de propagación (NVP) | Configurable por el usuario |
| Generador de tonos | Genera tonos digitales compatibles con la sonda IntelliTone de Fluke Networks. Genera tonos analógicos compatibles con las sondas analógicas generales. |
| Localizadores de identificaciones remotas | Use terminaciones de identificación remota para identificar hasta 7 puertos o tomas de oficina únicas |
Características Clave
- Verifica rendimiento de cableado hasta 10 Gb/s
- Diagnósticos de switch para resolver problemas de red
- Información de distancia al fallo y mapa de cableado
- Generación de tonos analógicos y digitales
- Gestión avanzada de resultados con LinkWare PC
