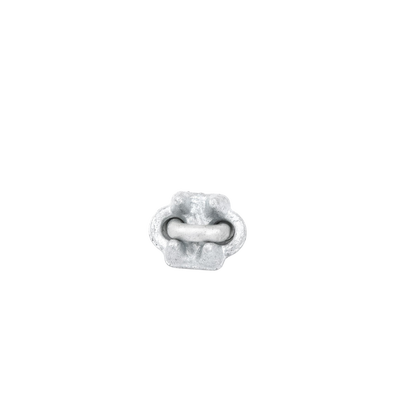

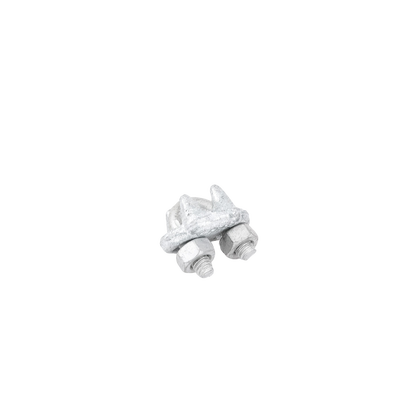

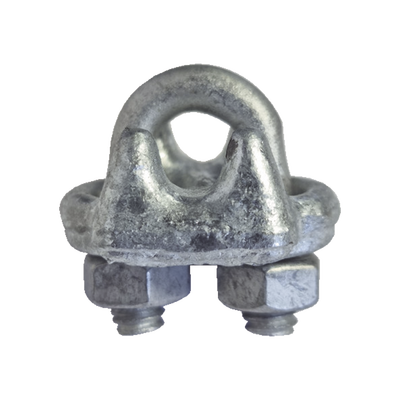

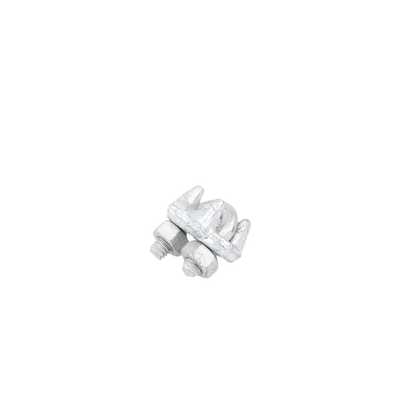

Descripción
Características destacadas:
- Fabricado de acero forjado.
- Recubrimiento de galvanizado por inmersión en caliente.
- Torque máximo recomendado: 35 N.m
- Recomendado para retenida de 1/4' (SRET635CAM o SRET14DA)
- Uso recomendado por amarre: 3 piezas
- Ideal para carga pesada
- Recomendado para suspensión o fijación de torres atirantadas, mástiles, postes y otras similares.
Notas de Seguridad:
Usar el mismo tamaño de grapa para el mismo tamaño de cable de acero.
Nunca use grapas de hierro maleable en aplicaciones críticas, de servicio pesado, o para cargas en suspensión, como eslingas, líneas de suspensión, líneas de guía, líneas de arrastre, fijación de carga, andamios, etc.
Las grapas de hierro maleable son para hacer terminaciones:
- Únicamente para aplicaciones de uso ligero y no-críticas como cargas ligeras, pasa-manos, enrejados, protecciones de áreas, etc.
- Aplique una primera carga para comprobar el ensamble. Esta carga deberá ser igual o mayor al peso que soportará. Luego verifique y vuelva a apretar las tuercas al torque recomendado.
Método para la instalación de los Perros:
1. Recorra el cable la longitud necesaria alrededor del guardacabo, e instale el primer perro a una distancia igual al ancho de su base de la punta extrema del cable. Apriete las tuercas alternadamente hasta el torque especificado.
2. Cuando sólo dos perros son necesarios, instale el segundo lo más cerca posible el doblez del cable o del guardacabo, y apriete las tuercas alternadamente hasta el torque especificado. Cuando más de dos perros son requeridos, instale el segundo perro lo más cerca posible el doblez del cable o del guardacabo y gire las tuercas firmemente sin apretar.
3. Instale todos los perros que sean necesarios entre los dos primeros con espacios iguales entre uno y otro, y ubicados en la misma posición. Asegúrese que las tuercas de todos los perros queden apretados de acuerdo al torque especificado.
4. Finalmente, aplique una carga igual o mayor a la que espera usar para probar el ensamble. Enseguida revise, y de ser necesario vuelva a apretar las tuercas de acuerdo al torque recomendado con ayuda de un torquímetro.
Características Clave
- Fabricado de acero forjado para máxima resistencia
- Recubrimiento galvanizado por inmersión en caliente
- Torque máximo recomendado de 35 N.m
- Uso recomendado: amarre de 3 piezas
- Ideal para carga pesada en torres y postes
