Descripción

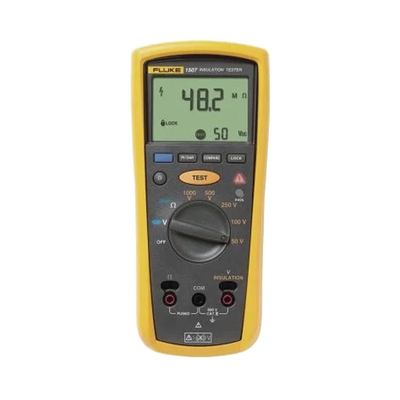

El Fluke 1507 es un probador de aislamiento portátil, compacto y versátil para pruebas avanzadas de aislamiento eléctrico e industrial. Sus múltiples voltajes de prueba lo convierten en la herramienta ideal para muchas aplicaciones de solución de problemas, puesta en marcha y mantenimiento preventivo.
Aproveche el conjunto de funciones completas del 1507 para realizar pruebas avanzadas de resistencia de aislamiento de manera fácil y rápida. Su tamaño práctico y peso ligero hacen que sea fácil de empacar y usar. Las características adicionales, como la sonda remota, ahorran tiempo y dinero, especialmente cuando se realizan pruebas repetitivas. Y su precio razonable y su robusta confiabilidad lo convierten en un excelente valor.
Otras capacidades útiles:
- Realiza pruebas de aislamiento de 0,01 MΩ a 10 GΩ
- Incluye detección de circuito vivo para evitar la prueba de aislamiento si se detecta un voltaje >30 V
- Incluye descarga automática de voltaje capacitivo para mayor protección del usuario
- Mide voltaje AC/DC de 0.1 V a 600 V y resistencia de 0.01 Ω a 20.00 kΩ
- Proporciona continuidad de conexión a tierra de bajos ohmios (200 mA)
- Simplifica las pruebas repetitivas o difíciles de alcanzar con la sonda de prueba remota
- Ahorra energía de la batería con el apagado automático
- Presenta los resultados en una gran pantalla retroiluminada
- Características Clasificación de categoría de sobrevoltaje CAT IV 600 V
- Viene con sonda remota, cables de prueba, sondas de prueba, pinzas de cocodrilo y garantía de un año
- Acepta el sistema colgante magnético Fluke TPAK opcional para liberar sus manos para otros trabajos
- Funciona con cuatro pilas alcalinas AA (NEDA 15 A o IEC LR6) para al menos 1000 pruebas de aislamiento
| Medición de voltaje CA/CC | ||
| Exactitud | Rango | 600,0 V |
| Resolución | 0,1 voltios | |
| 50 Hz a 400 Hz ± (% de lectura + dígitos) | ±(2% + 3) | |
| Impedancia de entrada | 3 MΩ (nominal), < 100 pF | |
| Relación de rechazo de modo común (1 kΩ desequilibrado): | > 60 dB a CC, 50 o 60 Hz | |
| Protección de sobrecarga | 600 V rms o CC | |
| Medición de resistencia de conexión a tierra | ||
| Rango/Resolución | 20,00 Ω | 0,01 Ω |
| 200,0 Ω | 0,1 Ω | |
| 2000 Ω | 1,0 Ω | |
| 20,00 kΩ | 0,01 kΩ | |
| Exactitud | ±(1,5% + 3) | |
| Protección de sobrecarga | 2 V rms o CC | |
| Voltaje de prueba de circuito abierto | > 4,0 V, < 8 V | |
| Corriente de cortocircuito | > 200,0 mA | |
| Especificaciones de aislamiento | ||
| Rango de medicion | 0,01 MΩ a 10 GΩ | |
| Voltaje de prueba | 50 V, 100 V, 250 V, 500 V, 1000 V | |
| Exactitud del voltaje de prueba | + 20%, - 0% | |
| Corriente de cortocircuito | 1 mA nominal | |
| Descarga automática | Tiempo de descarga < 0,5 segundos para C = 1 µF o menos | |
| Indicador de circuito en vivo | Inhibir la prueba si el voltaje del terminal > 30 V antes de la inicialización de la prueba | |
| Carga capacitiva máxima | Operable con una carga de hasta 1 µF | |
| Precisión de la medida | 50 V | ±(3% + 5) |
| 100 V | ±(3% + 5) | |
| 250 V | ±(1,5% + 5) | |
| 500 V | ±(1,5% + 5) | |
| 1000 V | ±(1,5 % + 5) a 2000 MΩ, ±(10 % + 3) por encima de 2000 MΩ | |
| Especificaciones generales | ||
| Voltaje máximo aplicado a cualquier terminal: | 600 V CA rms o CC | |
| Temperatura de almacenamiento | -40 °C a 60 °C (-40 °F a 140 °F) | |
| Temperatura de funcionamiento | -20 °C a 55 °C (-4 °F a 131 °F) | |
| Coeficiente de temperatura | 0,05 x (precisión especificada) por °C para temperaturas < 18 °C o > 28 °C (< 64 °F o > 82 °F) | |
| Humedad relativa | ||
| 0% a 95% @ 10°C a 30°C (50°F a 86°F) | ||
| 0% a 75% @ 30°C a 40°C (86°F a 104°F) | ||
| 0% a 40% @ 40°C a 55°C (104°F a 131°F) | ||
| Vibración | Aleatorio, 2 g, 5-500 Hz por MIL-PRF-28800F, instrumento Clase 2 | |
| Choque | Caída de 1 metro según IEC 61010-1 2.ª edición (prueba de caída de 1 metro, seis lados, suelo de roble) | |
| Compatibilidad electromagnética | En un campo de RF de 3 V/M, precisión = precisión especificada (EN 61326-1:1997) | |
| Seguridad | Cumple con ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04 y IEC/EN 61010-1 2.ª edición para la categoría de medición IV 600 V (CAT IV) | |
| Certificaciones | CSA según estándar CSA/CAN C22.2 No. 61010.1-04; TUV según la norma IEC/EN 61010-1 2.ª edición | |
| Baterías | Cuatro pilas AA (NEDA 15A o IEC LR6) | |
| Duración de la batería | Uso de prueba de aislamiento: | El probador puede realizar al menos 1000 pruebas de aislamiento con baterías alcalinas nuevas a temperatura ambiente. Estas son pruebas estándar de 1000 V en 1 MΩ con un ciclo de trabajo de 5 segundos encendido y 25 segundos apagado. |
| Medidas de resistencia: | El probador puede realizar al menos 2500 mediciones de resistencia de conexión a tierra con baterías alcalinas nuevas a temperatura ambiente. Estas son pruebas estándar de 1 Ω con un ciclo de trabajo de 5 segundos encendido y 25 segundos apagado. | |
| Tamaño (alto x ancho x largo) | 5,0 x 10,0 x 20,3 cm (1,97 x 3,94 x 8,00 pulgadas) | |
| Peso | 550 g (1,2 libras) | |
| Clasificación del IP | IP40 | |
| Altitud | Operando | 2000 m CAT IV 600 V, 3000 m CAT III 600 V |
| No operativo (almacenamiento) | 12.000 m | |
| Capacidad de sobrerrango | 110% del rango | |
| Accesorios incluidos | Cables de prueba TL224, sondas de prueba TP74, clips PN 1958654 (rojo) y PN 1958646 (negro), funda y sonda remota | |
