Descripción

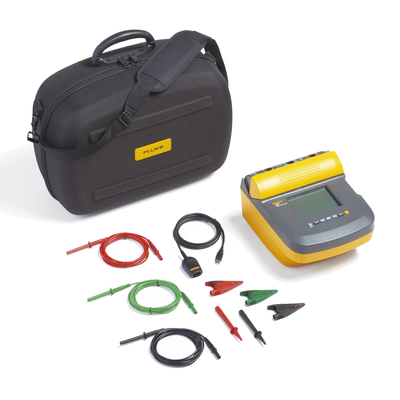

Medidor de resistencia de aislamiento Fluke 1550C
Permite realizar una comprobación digital del aislamiento de hasta 5 kV, por lo que resultan idóneos para una amplia gama de equipos de alto voltaje, como disyuntores, motores, generadores y cables.
Los medidores de aislamiento Fluke ahora pueden comprobar toda la gama de voltajes de prueba que se especifican en la norma IEEE 43-2000 con una garantía de 3 años.
| Especificaciones eléctricas | ||
| La precisión del comprobador se especifica por un año después de calibrar a temperaturas de funcionamiento entre 0 °C y 35 °C. Para temperaturas de funcionamiento que se encuentren fuera del rango (de -20 °C a 0 °C y de 35 °C a 50 °C), sume el ± 0.25 % por °C, excepto en las bandas con un 20 %, donde deberá sumar el ±1 % por °C. |
| Medición de resistencia de aislamiento | ||
| Voltaje de prueba (CC) | ||
| 250 V | Rango |
< 250 kΩ, 250 kΩ a 5 GΩ 5 GΩ a 50 GΩ > 50 GΩ |
| Precisión (± lectura) |
No especificada 5 % 20 % No especificada |
|
| 500 V | Rango |
< 500 kΩ 500 kΩ a 10 GΩ 10 GΩ a 100 GΩ > 100 GΩ |
| Precisión (± lectura) |
No especificada 5 % 20 % No especificada |
|
| 1000 V | Rango |
< 1 MΩ 1 MΩ a 20 GΩ 20 GΩ a 200 GΩ > 200 GΩ |
| Precisión (± lectura) |
No especificada 5 % 20 % No especificada |
|
| 2500 V | Rango |
< 2.5 MΩ 2.5 MΩ a 50 GΩ 50 GΩ a 500 GΩ > 500 GΩ |
| Precisión (± lectura) |
No especificada 5 % 20 % No especificada |
|
| 5000 V | Rango |
< 5 MΩ De 5 MΩ a 100 GΩ 100 GΩ a 1 TΩ > 1 TΩ |
| Precisión (± lectura) |
No especificada 5 % 20 % No especificada |
|
| Rango de gráfico de barras | 0 a 1 TΩ (1550C) - 0 a 2 TΩ (1555) | |
| Exactitud de voltaje en la prueba de aislamiento | -0 %, +10 % en una corriente de carga de 1 mA | |
| Supresión de corriente de alimentación CA inducida | 2 mA máximo | |
| Velocidad de carga para carga capacitiva | 5 segundos por μF | |
| Velocidad de descarga para carga capacitiva | 1.5 s/μF | |
| Medición de la corriente de fuga | Rango | 1 nA a 2 mA |
| Precisión | ± (5 % + 2 nA) | |
| Medida de capacitancia | Rango | 0.01 μF a 15.00 μF |
| Precisión | ± (15 % rdg + 0.03 µF) | |
| Temporizador | Rango | 0 a 99 minutos |
| Ajuste de resolución | 1 minuto | |
| Indicación de resolución | 1 segundo | |
| Advertencia de circuito energizado | Rango de advertencia | 30 V a 660 V CA/CC, 50/60 Hz |
| Precisión de voltaje | ± (15 % + 2 V) | |
| Especificaciones del software | El software básico Fluke ViewForms™ requiere de una PC con Windows XP, Windows Vista, Windows 7 o Windows 8. | |
Características Clave
- Categoría de seguridad eléctrica CAT III 1000 V y CAT IV 600 V
- La memoria puede almacenar hasta 99 medidas y cada una de ellas cuenta con una etiqueta única definida por el usuario para facilitar su uso.
- Posibilidad de ajuste del temporizador de hasta 99 minutos para comprobaciones programadas
- Garantía de 3 años
