Descripción
- Pulsador de acción momentánea
- 3 teclas iluminadas con realimentación táctil y audible
- Cancelación de atenciones
- Instalación empotrada en caja de 2x2 pulgadas o caja de superficie
- Compatible sólo con terminales de habitación NX0019/B. NX1021 y NX0015.
- Requiere marco NX9003
- Voltaje nominal: 12 V

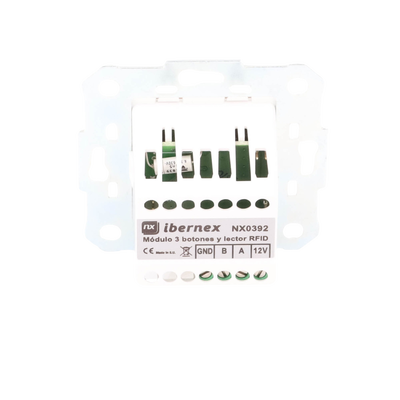

- Conexión Bus RS485
- Señalización acústica
- Lector RFID 125 KHz integrado
- Dimensiones: 44 x 44 x 46 mm
- Revise la ficha completa
El módulo de botones NX0392 es uno de los periféricos del sistema de llamadas paciente-enfermra de Ibernex. Los tres botones disponibles en el módulo se encuentran iluminados bajo configuración y permiten desencadenar llamadas de petición de ayuda, ayuda urgente y alarma médica.
Otra de sus funcionalidades principales es registrar la presencia del personal en las habitaciones mediante la pulsación del botón correspondiente o el paso de una tarjeta identificativa RFID de 125 KHz.
Nota: Requiere certificación para su instalación y para solicitar soporte técnico.
Ejemplo de uso

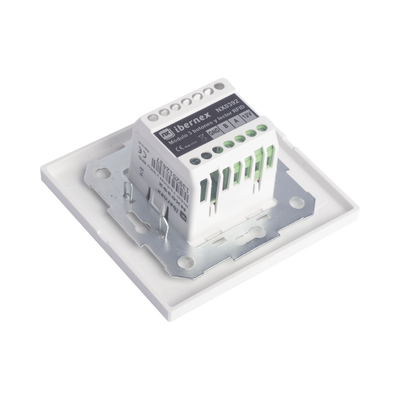

La conexión se hace con 2 pares de cable UTP hacia cualquiera de las terminales de habitación NX0019/B, NX0015 o NX1021.
Alarma normal
Luz Roja fija
Indica que existe una alarma normal en la habitación pendiente por atender, en modo reposo la luz está atenuada para poder ubicar el botón rápidamene en la oscuridad.
Presencia de enfermera
Luz Verde fija
Indica que existe una enfermera en la habitación. Se puede indicar presionando el botón verde o presentando una tarjeta RFID, la ventaja de la tarjeta es que queda registrado que enfermera atendió la alarma.
Llámada a médico
Luz Verde fija, luces Roja y Azul parpadeando
La llamada a médico o 'código azul' sólo se puede generar con la presencia de una enfermera en la habitación.
Presencia de médico
Luces Verde y Azul fijas
Indica que existe un médico en la habitación. Se puede indicar presionando el botón azul o presentando una tarjeta RFID, la ventaja de la tarjeta es que queda registrado que médico atendió la alarma.
Instalación del módulo

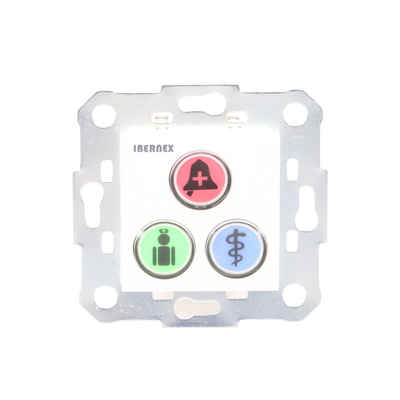

El módulo incluye un bastidor para fijar de forma directa a una caja cuadrada de 2x2 pulgadas (no incluida) y se coloca el marco embellecedor modelo NX9003 (no incluido).
Características Clave
- Tres teclas iluminadas con realimentación táctil y audible
- Lector RFID 125 kHz para identificación personal
- Compatible con terminales NX0019/B, NX1021, NX0015
- Instalación empotrada en caja de 2x2 pulgadas
- Voltaje nominal: 12 V, conexión bus RS485
