Descripción

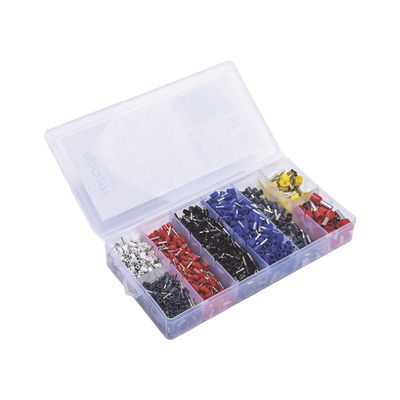

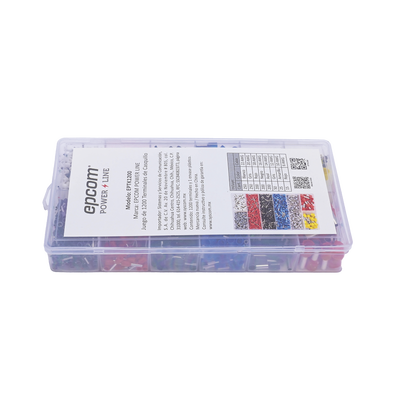

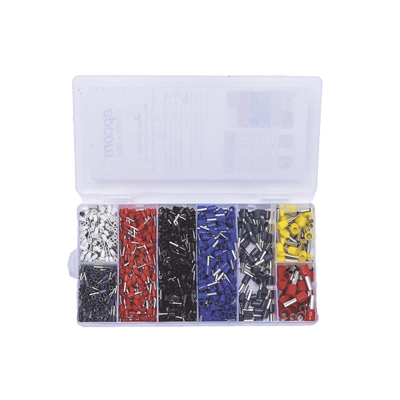

Una terminal de casquillo o tipo ferrul, le ayudará a realizar una conexión limpia y eficiente con el cable conductor multi hilos.
Esto hará más eficiente la conducción y distribución de energía a través de terminales, clemas o cualquier dispositivo que utilice sistema de opresores para su conexión.
Para el correcto terminado de estos conectores se necesita una pinza adecuada como la EPUD64 (No incluida).
Aplicaciones:
- Tableros eléctricos y sistemas de distribución de bajo voltaje.
- Industria automotriz.
- Integración de sistemas de alarmas y acceso.
Material de fabricación:
- Aislante: Plástico Polipropileno.
- Cuerpo: Aleación cobre / latón.
- Revestimiento: Chapado en estaño

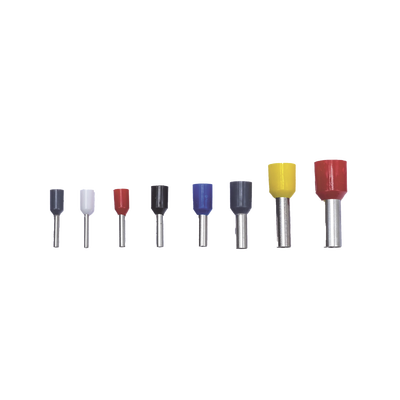

Código Individual |
Cant. |
Dimensiones (mm) |
|
Para Cable |
|||||
F |
L |
W |
D |
C |
Colorr |
AWG |
mm² |
||
E0508 |
250 |
8.0 |
14.0 |
2.6 |
1.3 |
1.0 |
Blanco |
22 |
0.5 |
E7508 |
250 |
8.0 |
14.6 |
2.8 |
1.6 |
1.3 |
Gris |
20 |
0.75 |
E1008 |
200 |
8.0 |
14.6 |
3.3 |
1.8 |
1.5 |
Rojo |
18 |
1.0 |
E1508 |
200 |
8.0 |
15.2 |
3.5 |
2.0 |
1.8 |
Negro |
16 |
1.5 |
E2508 |
200 |
8.0 |
15.6 |
4.0 |
2.6 |
2.3 |
Azul |
14 |
2.5 |
E4009 |
50 |
9.0 |
16.5 |
4.5 |
3.2 |
2.8 |
Gris |
12 |
4.0 |
E6012 |
25 |
12.0 |
20.0 |
6.3 |
3.9 |
3.5 |
Amarillo |
10 |
6.0 |
E10-12 |
15 |
12.0 |
21.5 |
7.6 |
4.9 |
4.5 |
Rojo |
6 |
10.0 |
Características Clave
- Conexión limpia y eficiente con múltiples hilos
- Material: aleación de cobre/latón chapado en estaño
- Aislante de polipropileno para mayor durabilidad
- Dimensiones específicas para cables AWG y mm
- Aplicaciones en sistemas de bajo voltaje y automotriz
