Descripción
Los electrodos de puesta a tierra marca TOTAL GROUND deben ser instalados en conjunto con nuestro compuesto mejorador de tierra para asegurar una resistencia menor a 2 Ohm (en la mayoría de los casos) y una instalación libre de mantenimiento correctivo hasta por 20 años.
Los electrodos magnetoactivos incluyen una brújula y nivel para asegurar una integración profesional.
CARACTERÍSTICAS
.png)

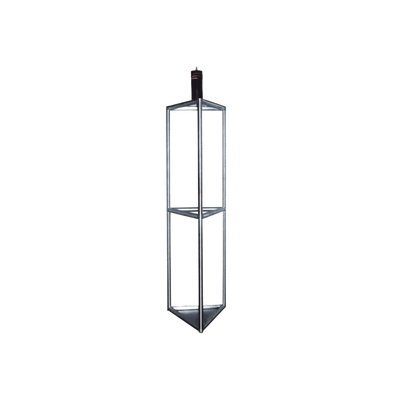

Electrodo
Electrodo de puesta a tierra marca TOTAL GROUND modelo TG-1500. Elaborado en Acero inoxidable,tratado especialmente para retardar los efectos de la corrosión.
Características
- Diseñados en forma de delta tubular.
- Dimensiones 200 x 58 cm.
Filtro LCR
Incluye bobina LCR (inductivo, capacitivo y resistivo) montada en estructura.
DESCRIPCIÓN:
- Unidad de Medida: Individual.
- Descripción: Electrodo Magnetoactivo.
- Capacidad: 1500 Amperes.
APLICACIONES RECOMENDADAS:
El electrodo TG-1500INOX se utiliza para la puesta a tierra de:
- Plantas industriales.
- Transformadores. (Consultar Guía de Selección).
- Sistemas de pararrayos.
Incluye los siguientes componentes:
| Cantidad | Modelo | Descripción |
| 1 | TG1500INOX | Electrodo. |
| 1 | -- | Brújula y nivel. |
| 1 | -- | Filtro LCR. |
Accesorios complementarios (No inlcuido):
| Cantidad | Modelo | Descripción |
| 1 | ANTIOX | Spray protector para conectores. |
| 5 | TGCR14 | Conector de Bronce. |
| 2 | TGAB21 | Conector de Varilla. |
| 1 | S1010 | Registro para electrodo. |
| 1 | SLY349BLK | Cable de cobre recubierto THW-SL Calibre 4/0 AWG. |
| 1 | TGBUSG10 | Barra de unión de 7-7/8' x 2' x 1/4' con aisladores de 1000A de capacidad. |
| 1 | TGBUE10 | Barra de unión y distribución de hilos. |
| 12 | H20HM | Saco de 11 Kg de mejorador de suelo. |
| 1 | TGC04 | Acoplador. |
Características Clave
- Capacidad máxima de 1500 A.
- Fabricado en acero inoxidable tratado para alta resistencia a la corrosión.
- Diseño tubular “delta”, incluye filtro LCR (inductivo-capacitivo-resistivo) integrado.
- Dimensiones aproximadas 200 × 58 cm.
- Garantía hasta 20 años cuando se instala conforme al sistema TOTAL GROUND.
