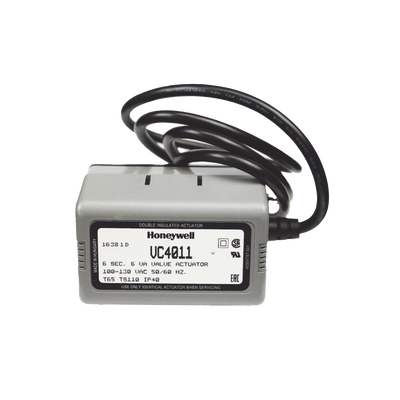

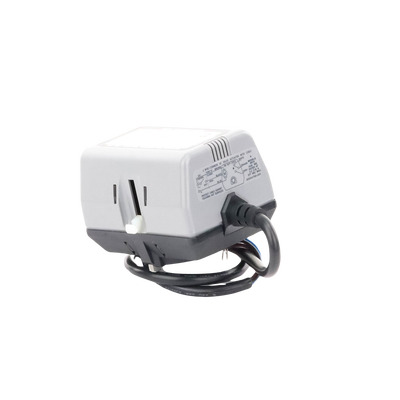

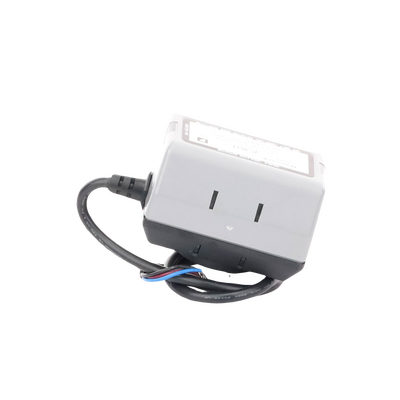

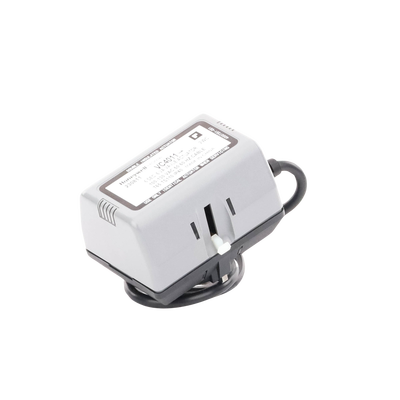

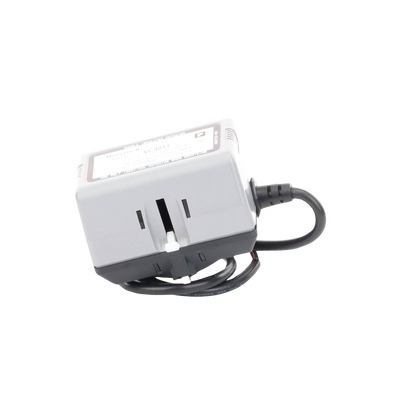

Descripción general
Controle los sistemas centrales de calefacción y/o refrigeración, sistemas fan & coil, radiadores y convectores. Según el modelo seleccionado, se puede controlar mediante un controlador SPST o SPDT de voltaje bajo o de línea, como un termostato de ambiente.
Características
- Uso con válvulas de dos o tres vías.
- Consumo mínimo de energía del actuador.
- Conexiones eléctricas de conexión rápida o cable de un metro disponibles.
- Reemplazo rápido y fácil de piezas móviles.
- La instalación del cabezal del actuador no requiere drenar el sistema.
- Modelos de encendido/apagado con tiempo nominal de seis segundos
- Use actuadores de dos posiciones con cuerpos de válvula VC de 2 vías de la Serie 1000 y de 3 vías de la Serie 6000 únicamente.
- Todas las combinaciones de válvulas y actuadores de la serie VC proporcionan un cierre de 60 psi.
Especificaciones del producto
- Solicitud
- climatización
- Dimensiones (pulgadas)
- 2.8 pulgadas de alto x 3.7 pulgadas de ancho x 2.7 pulgadas de profundidad
- Dimensiones (mm)
- 70 mm alto x 94 mm ancho x 68 mm fondo
- Incluye
- Cuerpo de la válvula
- Usado con
- Válvula serie VC
- Peso (lb)
- 0.73 libras
- Peso (kg)
- 0.33 kg
- Materiales
- Carcasa de plástico
- Tipo de artículo
- Producto
- Montaje
- Acoplamiento directo
- Frecuencia
- 50 Hz; 60 Hz
- Aprobaciones, Underwriters Laboratories Inc.
- Reconocido por UL, archivo n.º MH11826
- Aprobaciones, Asociación Canadiense de Normas
- Certificación CSA: LR1322-367
- Conexiones eléctricas
- Cable
- Rango de humedad de funcionamiento (% HR)
- 5 a 95 % de HR, sin condensación
- Voltaje de suministro
- 120V
- El consumo de energía
- Conducción: 6 VA
- Rango de temperatura de envío y almacenamiento (F)
- -40 F a +150 F
- Rango de temperatura de envío y almacenamiento (C)
- -40 C a +65 C
- Aprobaciones, CE
- 89/336/CEE, 73/23/CEE
- Rango de temperatura ambiente (C)
- 0 C a 65 C
- Rango de temperatura ambiente (F)
- 32 F a 150 F
- Conexiones eléctricas (pulg.)
- 39 pulgadas
- Conexiones eléctricas (mm)
- 1 metro
- Clasificación de protección ambiental, eléctrica o de ingreso
- IP40, doble aislamiento
- Interruptor auxiliar interno
- 0
- Temperatura del fluido (C)
- 95C
- Temperatura del fluido (F)
- 203F
- Tipo de actuador
- Válvula
- Señal de control
- dos posiciones; SPST
- Modo a prueba de fallas
- permanece en su lugar
- Carrera (pulgadas)
- 0.4 pulgadas
- Carrera (mm)
- 10mm
- Cable
- Alivio de tensión moldeado
- Tiempo nominal
- Conducción @ 60 Hz-- 6 segundos
- Valores nominales máximos de presión diferencial (cierre) (psi)
- 60 psid
- Valores nominales máximos de presión diferencial (cierre) (kPa)
- 400 kPa
- Tipo de adaptador de eje
- Autoalineación
- Manual de operación
- Palanca
Características Clave
- Controla calefacción y refrigeración centralizados
- Uso con válvulas de dos o tres vías
- Conexión eléctrica rápida o con cable de 1 metro
- Modelos encendido/apagado con tiempo nominal de 6 segundos
- Cierre seguro con presión de 60 psi
