Descripción general
Los kits de actualización de piloto intermitente ahorran energía al convertir los sistemas de piloto fijo atmosférico en piloto intermitente. Las aplicaciones típicas son hornos atmosféricos alimentados con gas, calderas y aparatos de calefacción.
Características
- Uso con gas natural o LP

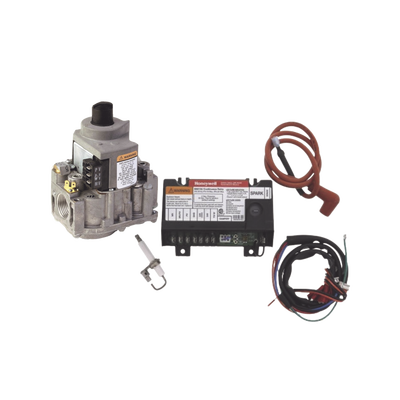

- Incluye válvula de gas, módulo de encendido, hardware del quemador piloto, cable de encendido y arnés de cableado.
- Proporciona un cierre de gas piloto del 100 por ciento si el piloto no se enciende; después de un retraso de 6 minutos, se repite la prueba de encendido.
- La secuencia de seguimiento/retardo de encendido se repite hasta que el aparato se encienda o se elimine la demanda de calor.
Especificaciones del producto
- Dimensiones (pulgadas)
- 3 15/16 pulg. de alto x 5 7/16 pulg. de ancho x 2 5/8 pulg. de profundidad
- Dimensiones (mm)
- 100 mm alto x 138 mm ancho x 67 mm fondo
- Incluye
- Válvula VR8204A2142 (1/2 x 1/2; ajuste de WC de 3.5'; 150 kBtu/h a 1' pd)
- Tipo de artículo
- Producto
- Clasificaciones eléctricas
- 24 Vca
- Frecuencia
- 60 Hz
- Tiempo de respuesta de falla de llama (seg.)
- 2.0 seg
- Prepurga
- 0 o 30 segundos
- Rango de temperatura ambiente (C)
- -40 C a +74 C
- Rango de temperatura ambiente (F)
- -40 F a +165 F
- Tipo de sistema de encendido
- Piloto Intermitente
- Secuencia de encendido
- Reintento continuo, después de la prueba de encendido, el gas piloto se apaga durante 5 minutos, luego se lleva a cabo otra prueba de encendido del piloto
- Control de gas típico
- VR8204, VR8304
- Tipo de gas
- Natural o LP
- Sentido de llama
- Varilla simple o dos varillas
- Fuente de ignición
- Generador de chispas de alto voltaje interno
- Ensayos de encendido para bloqueo
- reintento continuo
- Tiempo de bloqueo
- 15 o 90 segundos
- Tiempo de prueba de encendido (seg.)
- 15 o 90 segundos
- Carga máxima de la válvula a 24 V CA (amperios)
- 1A Piloto, 2A Principal @ 24Vac
- Hardware de encendido típico
- Q345, Q3451
Características Clave
- Ahorro de energía con piloto intermitente avanzado
- Compatible con gas natural y LP
- Cierre automático de gas del 100% seguro
- Dimensiones compactas de 100 mm x 138 mm x 67 mm
- Incluye válvula VR8204A2142 para 150 kBTU/h
