Descripción
Descripción general
Los kits de actualización de piloto intermitente ahorran energía al convertir los sistemas de piloto fijo atmosférico en piloto intermitente. Las aplicaciones típicas son hornos atmosféricos alimentados con gas, calderas y aparatos de calefacción.
Características
Uso con gas natural o LP

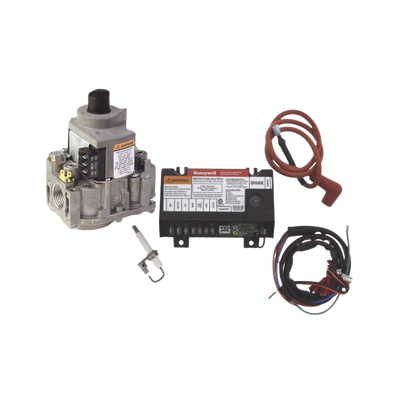

Incluye válvula de gas, módulo de encendido, hardware del quemador piloto, cable de encendido y arnés de cableado.
Proporciona un cierre de gas piloto del 100 por ciento si el piloto no se enciende; después de un retraso de 6 minutos, se repite la prueba de encendido.
La secuencia de seguimiento/retardo de encendido se repite hasta que el aparato se encienda o se elimine la demanda de calor.
Especificaciones del producto
Dimensiones (pulgadas)
3 15/16 pulg. de alto x 5 7/16 pulg. de ancho x 2 5/8 pulg. de profundidad
Dimensiones (mm)
100 mm alto x 138 mm ancho x 67 mm fondo
Incluye
VR8304M3558 (1/2 x 3/4; ajuste de 3.5'; 270 kBtu/h a 1 pulg. pd)
Tipo de artículo
Producto
Clasificaciones eléctricas
24 Vca
Frecuencia
60 Hz
Tiempo de respuesta de falla de llama (seg.)
2.0 seg
Prepurga
0 o 30 segundos
Rango de temperatura ambiente (C)
-40 C a +74 C
Rango de temperatura ambiente (F)
-40 F a +165 F
Tipo de sistema de encendido
Piloto Intermitente
Secuencia de encendido
Reintento continuo, después de la prueba de encendido, el gas piloto se apaga durante 5 minutos, luego se lleva a cabo otra prueba de encendido del piloto
Control de gas típico
VR8204, VR8304
Tipo de gasolina
Natural o LP
Sentido de llama
Varilla simple o dos varillas
Fuente de ignición
Generador de chispas de alto voltaje interno
Ensayos de encendido para bloqueo
reintento continuo
Tiempo de bloqueo
15 o 90 segundos
Tiempo de prueba de encendido (seg.)
15 o 90 segundos
Carga máxima de la válvula a 24 V CA (amperios)
1A Piloto, 2A Principal @ 24Vac
Hardware de encendido típico
Q345, Q3451
Características Clave
Ahorro energético con piloto intermitente eficiente
