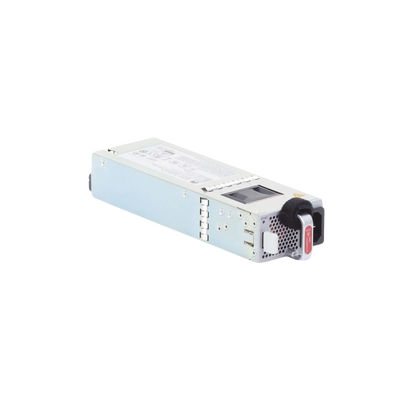

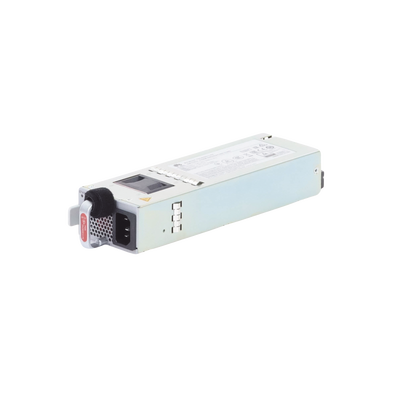

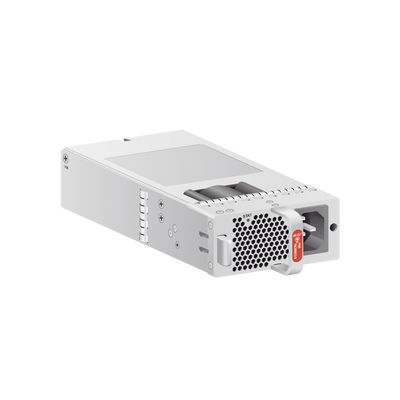

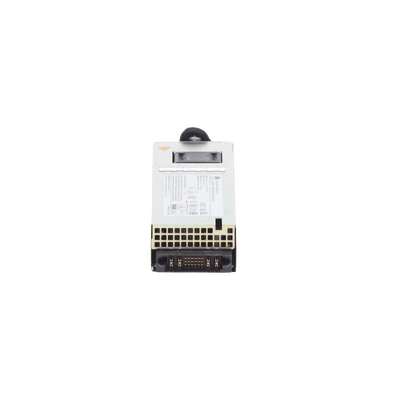

Información del PAC600S12-PB
-
Artículo: PAC600S12-PB
-
Descripción: Módulo de alimentación de CA 600W (Regreso al frente, escape lateral del panel de alimentación, factor de forma pequeño)
-
Número de parte: 02313BUS
-
Modelo: PAC600S12-PB

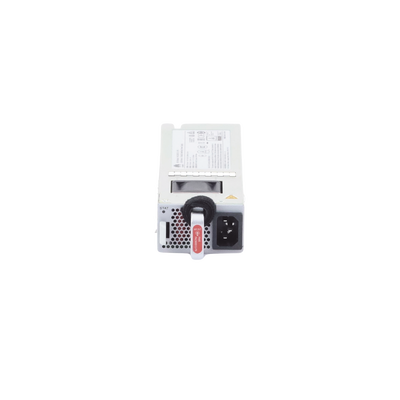

Panel del PAC600S12-PB

| Número |
Descripción |
| 1 |
Indicador de estado de alimentación |
| 2 |
Toma de corriente |
Tabla 1: Indicadores sobre el PAC600S12-PB
| Serigrafía |
Nombre |
Colores |
Estado |
Descripción |
| ESTÁTICA |
Indicador de estado de alimentación |
Verde |
Permanece encendido |
La salida del módulo de alimentación de CA es normal. |
| |
|
- |
Apagado |
La entrada del módulo de alimentación de CA está fuera de rango. Por ejemplo, no se hay ninguna entrada de CA, existe sobretensión de entrada de CA o subtensión de entrada de CA. |
| |
|
|
|
La salida del módulo de alimentación de CA está fuera de rango. Por ejemplo, se ha producido una subtensión o una sobretemperatura. |
Tabla 2: Puertos en el PAC600S12-PB
| Puerto |
Tipo de conector |
Descripción |
| Toma de corriente |
- |
Conecta el enchufe C13 del cable de alimentación de CA. Para obtener más información, consulte Cables de alimentación de CA. |
Tabla 3: Funciones y características del PAC600S12-PB
| Funciones y características |
Descripción |
| Protección de subtensión de entrada |
Detiene la salida de potencia y la restaura automáticamente después de que el voltaje de entrada se vuelve normal. |
| Protección de sobretensión de entrada |
Detiene la salida de potencia y la restaura automáticamente después de que el voltaje de entrada se vuelve normal. |
| Protección de sobrecorriente de entrada |
Detiene la salida de potencia y no la restaura automáticamente después de que la corriente de entrada se vuelve normal. |
| Protección de limitación de corriente de salida |
Intermitentemente proporciona salida y la restaura automáticamente después de que la corriente de salida caiga dentro de un rango normal. |
| Protección contra cortocircuitos de salida |
Intermitentemente detiene la salida y la restaura automáticamente después de eliminar la condición de sobretensión. |
| Protección contra sobretemperatura |
Cuando la temperatura del módulo de potencia alcanza un umbral preestablecido, el módulo detiene la salida de potencia y la restaurará automáticamente después de que la temperatura caiga de nuevo al rango normal. |
| Disipación de calor |
La disipación de calor es proporcionada por el ventilador del módulo de potencia. |
| Intercambio en caliente |
El dispositivo tiene 1+1 redundancia del módulo de potencia. Puede cambiar en caliente un módulo de alimentación sin interrumpir el funcionamiento del dispositivo. |
Tabla 4: Especificaciones técnicas del PAC600S12-PB
| Artículo |
Características |
| Dimensiones sin embalaje (alto x ancho x profundo) [mm (pulg.)] |
39,6 mm x 66 mm x 215 mm (1,56 pulg. x 2,60 pulg. x 8,47 pulg.) |
| Peso sin embalaje [kg (lb)] |
1 kg (2,2 lb) |
| Tensión de entrada nominal [V] |
CA: 100 V a 240 V, 50 Hz o 60 Hz CC de alto voltaje: 240 V, CC |
| Corriente de entrada máxima [A] |
8 A |
| Voltaje de salida nominal [A] |
12 V |
| Corriente de alida nominal [A] |
50 A |
| Potencia de salida nominal [W] |
600 W |
| Intercambio en caliente |
Soportado |
| Tipo de aceite de alimentación |
C13 |
NOTA: Es unicamente para el modelo USG6615F y S620-24T16X8Y2CZ de Huawei.
Características Clave
- Módulo de 600W con escape lateral eficiente
- Panel con indicador de estado en color verde
- Entrada y salida CA totalmente monitoreada
- Factor de forma pequeño ideal para espacios reducidos
- Conector compatible con enchufe C13 estándar
