Descripción

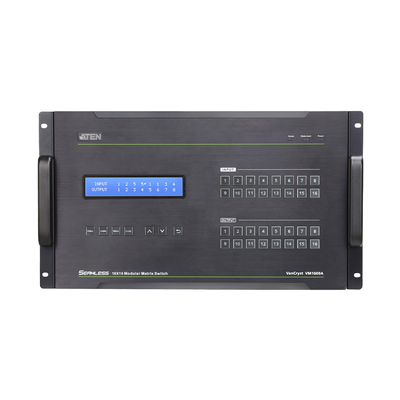

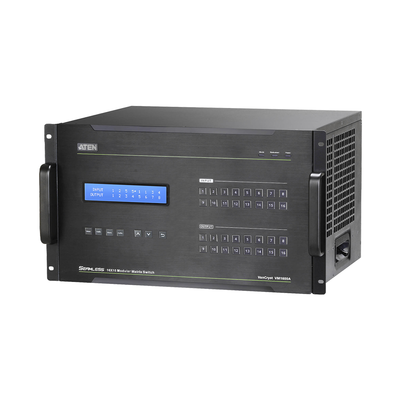

Matricial Modular 16x16
La serie de soluciones de matriz modular de ATEN, como el switch VM1600A/VM3200, permite gestionar hasta 16/32 fuentes y pantallas de vídeo simultáneamente en un único chasis. Destacando la tecnología Seamless Switch™, ofrece conmutación de vídeo progresiva y un escalador único para integrarse con sistemas de pared de vídeo. Ideal para aplicaciones a gran escala, como emisoras y salas de control, la solución es fácilmente ampliable y facilita la redirección de señales de A/V personalizables de alta velocidad. Con un diseño cómodo e intuitivo, la interfaz gráfica de usuario premiada con el Red Dot permite un control y distribución audiovisual de alta calidad desde cualquier lugar a través de la red o Internet.

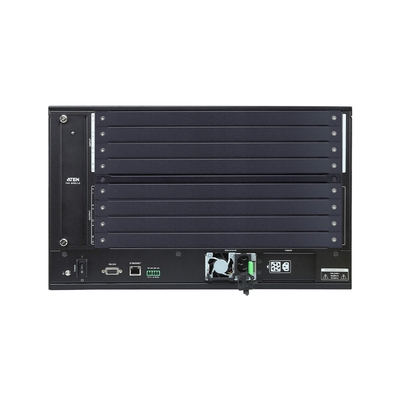

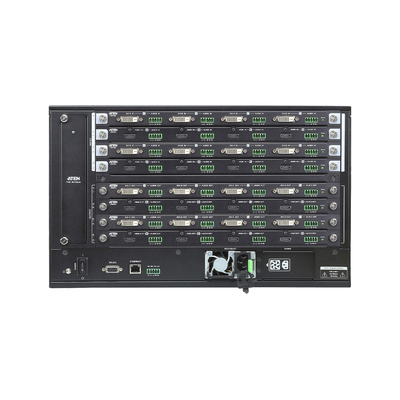

- 4x Ranuras
- 4x Ranuras
- Interfaces: Depende de qué tarjeta de E/S se inserta
- Tasa de datos máxima: 15,2 Gbps (3,8 Gbps por carril)
- Entrada: Depende en qué tarjeta de entrada se inserta
- Salida: Depende en qué tarjeta de salida se inserta
- Conector RS-232:
- 1 x DB-9 hembra (Negro)
- Configuraciones de los contactos del control serie:
- Contacto 2 = Tx, Contacto 3 = Rx, Contacto 5 = Tierra
- Velocidad en baudios y protocolo:
- Velocidad en baudios: 19200, Bits de datos: 8, Bits de parada: 1, Paridad: No, Control de flujo: No
- RS-485/RS-422: 1 x Conector con tornillo cautivo, 5 tramos
- Ethernet: 1 x RJ-45 hembra
- Modo EDID: Predeterminado / Puerto 1 / Remix / Personalizado (compatibilidad con Asistente EDID)
- Valores nominales: 100-240 VCA; 50/60 Hz; 3/6A
- Flujo de aire: 55.2 cfm
- Voltaje de funcionamiento: 10.2 - 12 VCC
- Temperatura. de funcionamiento: -10 - 60°C
- Temperatura de funcionamiento 0 - 40 °C
- Temperatura de almacenamiento -20 - 60 °C
- Humedad HR del 0 - 80%, sin condensación
- Carcasa Metálica
- Peso 15.11 kg (33.28 libras)
- Dimensiones (LA x AN x AL) 48.20 x 46.66 x 26.59 cm (18.98 x 18.37 x 10.47 in)
- Altura de bastidor (espacios U) 6U
- CA 110 V: 460 W: 166 BTU
- CA 220 V: 460 W: 156 BTU
- 1x Conmutador de matriz modular VM1600A
- 1x cable de alimentación
- 1x conector de bloque de terminales
- 1x módulo de ventilador (conectable)
- 1x módulo de alimentación (conectable)
- 1x manual de instrucciones
VIDEOS
Características Clave
- Soporta hasta 32 entradas/salidas simultáneas en chasis único
- Tecnología Seamless Switch para conmutación progresiva
- Escalador único para integración con video walls
- Interfaz gráfica intuitiva premiada con Red Dot
- Tasa de datos máxima de 15,2 Gbps
