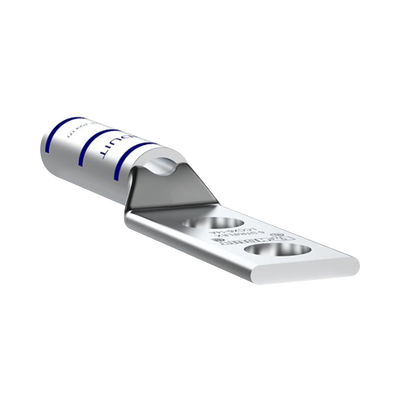

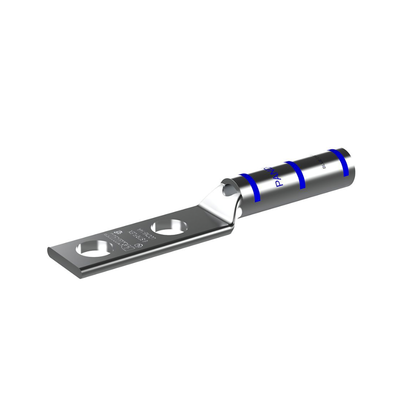

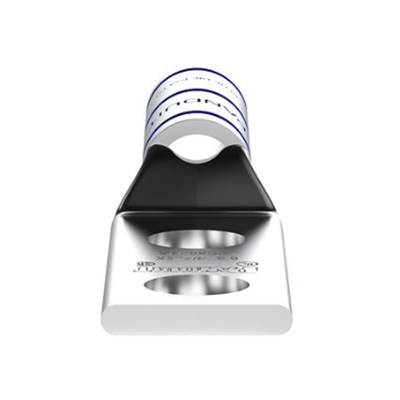

Pan-Lug™ Terminal Doble Ojillo 1/4' para Cable 6 AWG (16mm entre orificios).
LCD6-14A-L
Zapata de con. de comp. de cobre est. LCD6-14A-L, 2 orif., tambor est., tambores codif. por color marcados con n.º de índice de matriz de Panduit y de competidor especif. p/adecuada selec. de matriz de prensado. Una mirilla de inspección ayuda a comprobar visualmente la inserción total del conductor, y el material estañado previene la corrosión. Listado UL y certificado por CSA.
Especificaciones:
| Diámetro interior (in) | 0.22 |
| Diámetro interior (mm) | 5.58 |
| Diámetro exterior (in) | 0.31 |
| Diámetro exterior (mm) | 7.87 |
| Tipo de producto | Conectores de compresión de cobre (talones) |
| Tipo de talón | Talón con 2 orificios para tornillo prisionero |
| Material de base | Cobre |
| Tamaño de conductor de código de cobre (AWG) | 6 |
| Submarca | Pan-Lug™ |
| Tamaño de orificio para tornillo prisionero (in) | 1/4 |
| Tamaño de orificio para tornillo prisionero (mm) | 6.4 |
| Espaciado de orificio para tornillo prisionero (in) | 0.63 |
| Espaciado de orificio para tornillo prisionero (mm) | 16 |
| Tipo de tambor | Tambor estándar con mirilla de inspección |
| Largo de tambor (in) | 0.81 |
| Largo de tambor (mm) | 20.6 |
| Tipo de lengüeta | Estándar |
| Ancho de lengüeta (in) | 0.48 |
| Ancho de lengüeta (mm) | 12.2 |
| Ángulo de lengüeta | Recto |
| Grosor de lengüeta (in) | 0.08 |
| Grosor de lengüeta (mm) | 2 |
| Longitud total (in) | 2.24 |
| Longitud total (mm) | 56.9 |
| Acabado/recubrimiento | Estañado |
| Cumple las normas | C22.2 n.º 65-13, 486A-486B Archivo n.º E52164 |
| Clasificación de temperatura UL (°C) | 90 |
| Tensión máxima (kV) | 35 |
| Código de color | Azul |
| Número de índice de matriz Panduit™ | 24 |
| Número de índice de matriz Burndy | 7 |
| Número de índice de matriz T & B | 7 |
| Longitud de la banda del cable (in) | 7/8 |
| Longitud de la banda del cable (mm) | 22.2 |
| Caracts. pza. | Estañado para inhibir la corrosión, tambor con codificación por color, ventana de inspección, nivel 3 de NEBS. |
Características Clave
- Terminal doble ojillo para cable 6 AWG
- Material de cobre estañado para prevenir corrosión
- Espaciado entre orificios: 16 mm
- Inspección visual mediante mirilla integrada
- Cumple normativas UL y certificado CSA
