Descripción
TT101FTURBOZ
Balún de Video Pasivo Turbo HD de Un Sólo Canal
Gracias por comprar este producto. Para un rendimiento óptimo y seguridad, lea atentamente las instrucciones y conserve el manual para futuras consultas.
Descripción General
El video balún TT101FTURBOZ es un dispositivo pasivo (no amplificado) que permite la transmisión de señales de video CCTV HD en tiempo real a través de un cable rentable de par trenzado sin blindaje (UTP). El TT101FTURBOZ es compatible con todas las cámaras analógicas HD-TVI, HD-CVI, AHD y CVBS.

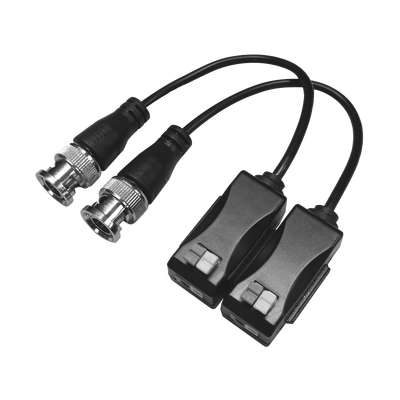

El TT101FTURBOZ tiene un cable flexible mini coaxial que permite un montaje rápido en cámaras fijas, permite el montaje en la cámara en la mayoría de las cámaras domo y permite una conexión flexible con DVR. El bloque de terminales push-pin permite la conexión sin herramientas de la salida del cable UTP. Utilizado en pares, el TT101FTURBOZ elimina el cable coaxial costoso y voluminoso.
El rechazo de interferencias superior y las bajas emisiones de TT101FTURBOZ permiten que las señales de video coexistan en el mismo haz de cables que el teléfono, el datacom o los circuitos de alimentación de baja tensión. Esto permite el uso de una planta de cable compartida o existente. El TT101FTURBOZ es un supresor de sobretensiones incorporado para proteger el equipo de video contra picos de voltaje dañinos, su interferencia y la inmunidad al ruido aseguran la calidad de las señales de video.
Características:
- Transmisión en tiempo real sobre UTP Cat 5e/6.
- No se requiere energía.
- Compatible con todas las cámaras analógicas HD-TVI / CVI / AHD / CVBS.
- Consulte la sección 'Tabla de Distancias de Transmisión' para conocer la distancia de las cámaras 720P / 960P / 1080P / 3 MP / 4 MP / 5MP / 4K.
- Conector BNC macho con cable flexible mini-coax pigtail de 150 mm (5.9').
- TVS (supresor de voltaje transitorio) de estado sólido incorporado para protección contra sobretensiones.
- Diseño de filtro de onda y antiestático.
- Diseño de protección contra rayos grado 3.
- Inmunidad al ruido y diafonía de 60 dB.
- Rechazo excepcional de interferencias.
- Carcasa de plástico de ingeniería ABS.
Especificaciones Técnicas:
- Modelo: TT101FTURBOZ
- Frecuencia de Operación: DC a 42 MHz
- Impedancia: Coaxial BNC 75 Ω, UTP 100 Ω
- Atenuación: 1.5 dB típ. max.
- Protección contra sobretensiones: Integrada
- Carcasa: Plástico de ingeniería ABS
- Dimensiones: 38.4 x 18.6 x 19.5 mm
- Peso: 22 g
Características Destacadas:
- Diseño de filtro de onda antiestático
- Inmunidad al ruido y diafonía de 60 dB
- Rechazo excepcional de interferencias
- Protección contra rayos grado 3
- Transmisión de 250 metros para cámaras 720P
- Transmisión de 320 metros para cámaras 1080P
- Compatible con sistemas de monitoreo de seguridad
- Aplicable en hospitales, aeropuertos, bancos y más
Tabla de Distancias de Transmisión
| Tipo de Cámara | HD-TVI | HD-CVI | HD-AHD |
|---|---|---|---|
| Cámara 720P | 250 m (820 ft) | 440 m (1,443 ft) | 320 m (1,049 ft) |
| Cámara 960P | No probado | No probado | 320 m (1,049 ft) |
| Cámara 1080P | 250 m (820 ft) | 250 m (820 ft) | 320 m (1,049 ft) |
| Cámara 3 MP | 250 m (820 ft) | No probado | 180 m (590 ft) |
| Cámara 4 MP | 250 m (820 ft) | 230 m (755 ft) | 200 m (656 ft) |
| Cámara 5 MP | 250 m (820 ft) | No probado | 200 m (656 ft) |
| Cámara 4K | No probado | 200 m (656 ft) | No probado |
Recomendaciones
- Se recomienda el uso del TT101FTURBOZ con cableado de par trenzado sin blindaje (UTP) de 24 a 22 AWG.
- Deben evitarse los pares blindados individualmente, ya que reducen drásticamente el rango operativo de los sistemas.
- Es aceptable un cable de varios pares (25 pares o más) con un blindaje general.
- Las señales de video pueden coexistir en el mismo paquete de cables que los circuitos de energía de bajo voltaje, comunicación de datos o teléfono.
- Si bien, el video puede entrecruzarse a través de terminales de bloqueo de conexión telefónica, cualquier derivación de puente, también llamada derivación en T-tap y cualquier dispositivo resistivo, de capacidad o inductivo 'DEBE SER' eliminado del par.
Aplicaciones
- Sistema de monitoreo de seguridad.
- Sistema de enseñanza en red multimedia.
- Sistema de visualización de monitorización médica.
- Sistema de control de automatización industrial.
- Sistema de visualización de información bancaria, de valores y financiero.
- Monitoreo remoto de servidores de red.
- Seguridad de grandes almacenes.
- Seguridad de casinos.
- Hospitales, aeropuertos y bancos.
- Campus escolares.
Diagrama de Aplicación
Nota:
- La distancia de transmisión real variará según la calidad del cable, la cámara específica y el entorno del lugar.
- Asegúrese de instalar el transmisor en el lado de la cámara y el receptor en el lado del DVR para lograr la mejor calidad de video.
- Si ajusta la saturación del DVR, la distancia de transmisión de video podría ser mayor. HD-CVI 720P: máx. Hasta 470 m (1,541 ft).
- Si se produce una aberración cromática, ajuste también la saturación, la imagen se recuperará perfectamente automáticamente.
- El dispositivo no es resistente al agua y no debe utilizarse en exteriores.
Características Clave
- Esencial para tu sistema de CCTV
- Resolucion 4K
- Coaxial Premium Video
- Pig Tail en ambos conectores
