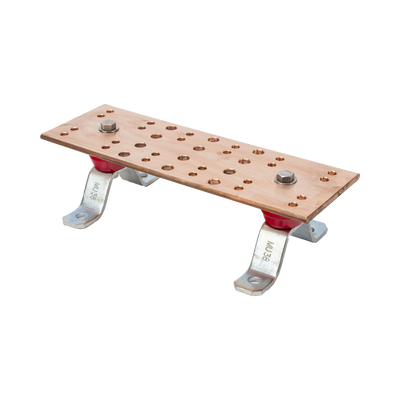

Descripción
Barra de unión de Puesta a Tierra Principal para Telecomunicaciones fabricada en cobre, su principal función consiste en brindar puntos de conexión de las diferentes aplicaciones conectadas que se desean proteger hacia un sistema de puesta a tierra común, el cual puede conformarse de uno o más electrodos de puesta a tierra.
La unión se realiza mediante hilos de tierra, los cuales son conductores eléctricos empalmados a través de conectores mecánicos, de manera que deben llegar a cada borne de dicha barra de unión.
Beneficios
- Fácil de instalar
- Permite su revisión y mantenimiento en las conexiones.
- Permite su conexión mediante conectores mecánicos o de compresión.
- Cumple con estándares en telecomunicaciones EIA/TIA J-STD-607-A, BICSI y TELMEX
Aplicaciones
- Barra de unión para telecomunicaciones.
- Distribución a tierra para CCTV
- Distribución de hilo para tableros eléctricos.
- Derivación de hilos de tierra en SITE (MDF e IDF).

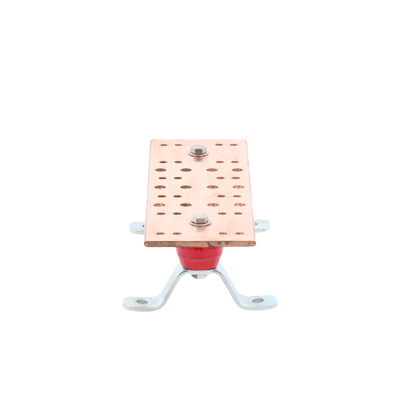

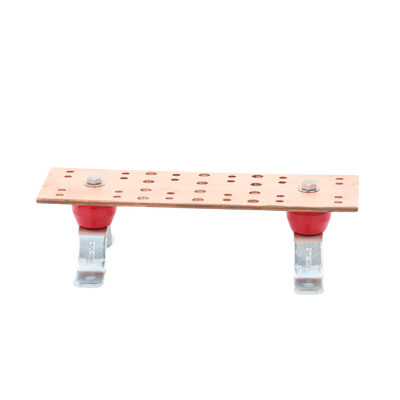

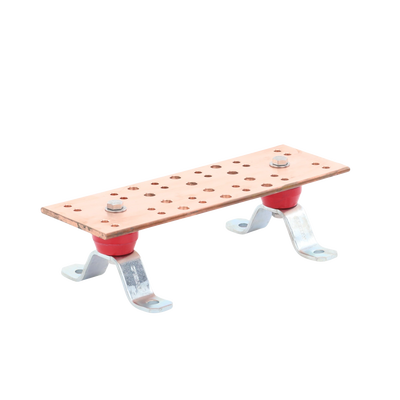

Características
- Solera fabricada en cobre.
- Trapecio de acero galvanizado.
- Aisladores tipo manzana en color rojo.
- Pre-ensamblados, con soportes y aisladores para una instalación rápida.
Especificaciones de la Barra:
- Largo: 12' (304.8 mm)
- Ancho: 4' (101.6 mm)
- Espesor: 1/4' (6.35 mm)
Orificios:
-
Cantidad:
- 17 orificios de 11.2 mm (7/16') de diámetro.
- 44 orificios de 7.9 mm (5/16')de diámetro.
Garantía: 10 años
Características Clave
- Solera fabricada en cobre para máxima eficiencia conductiva
- Trapecio de acero galvanizado para mayor durabilidad
- Aisladores tipo manzana color rojo, alta visibilidad
- Compatibilidad con estándares EIA/TIA J-STD-607-A
- Conexión mecánica o de compresión flexible
