Descripción

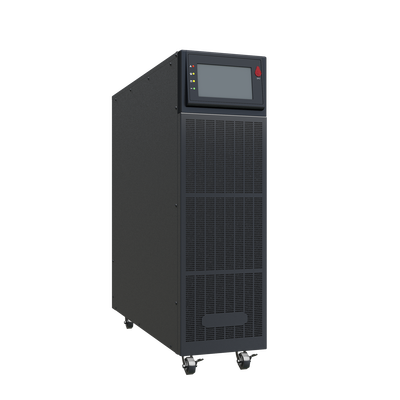

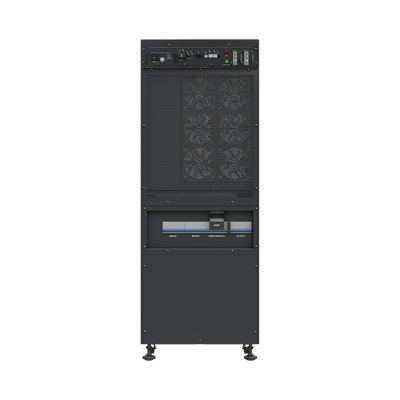

UPS LP50KYDC – Respaldo Trifásico de Alta Capacidad (50 kVA / 50 kW)
Serie LP10-100KYDC | UPS en Línea sin Transformador | Doble Conversión Online
El modelo LP50KYDC ofrece protección eléctrica continua y confiable con tecnología de doble conversión en línea. Con una capacidad de 50 kVA / 50 kW y un factor de potencia de salida 1.0, este UPS trifásico está diseñado para aplicaciones críticas como centros de datos, hospitales, industria y telecomunicaciones.
Equipo no incluye banco de baterías externo ni baterías internas, se deben cotizar por separado, este modelo maneja únicamente bancos de baterías externas, es necesario diseñar el banco de baterías dependiendo de la aplicación solicitada, consultar con departamento de ingeniería modelo y cantidad adecuada.
Características Principales:
-
Rendimiento y eficiencia excepcionales:
Tecnología de inversor de 3 niveles con eficiencia de hasta 94%.
Entrada y salida trifásicas (3Ph+N+PE).
Factor de potencia de entrada ≥0.99 y distorsión armónica (THDi) ≤3%.
-
Alta confiabilidad y adaptabilidad:
Amplio rango de voltaje de entrada 132–275 Vac, sin reducción de potencia ≥176 Vac.
Compatible con cargas desequilibradas, inductivas o capacitivas.
Tiempo de transferencia 0 ms (sin interrupción al cambiar a batería o bypass).
-
Paralelismo y expansión flexible:
Capacidad de operación en paralelo de hasta 6 unidades.
Permite el uso de baterías compartidas entre equipos en paralelo.
-
Gestión avanzada e inteligente:
Interfaces de comunicación: USB, RS232, RS485, SNMP, contacto seco, ranura inteligente, tarjeta de relevadores opcional, LBS.
Compatible con monitoreo remoto vía LCD remoto.
-
Soporte para generadores:
Función Power Walk-In para suavizar la conexión con generadores.
Especificaciones Técnicas:
Entrada:
Voltaje nominal: 208/120 Vca o 220/127 Vca (3Ph+N+PE)
-
Rango de voltaje:
132–275 Vac para 50% de carga
176–275 Vac para 100% de carga
Frecuencia: 40–70 Hz (detección automática)
THDi: ≤3%
Factor de potencia: ≥0.99
Salida:
Voltaje: 208/120 Vca o 220/127 Vca
Regulación: ±1%
-
Frecuencia:
Línea: configurable ±1% a ±10%
Batería: 50/60 Hz ±0.02%
THDv: ≤2% (carga lineal), ≤5% (carga no lineal)
Factor de cresta: 3:1
-
Sobrecarga:
110% – 60 min
125% – 10 min
150% – 1 min
150% – 1.2 s (apagado)
Eficiencia:
Mayor a 94%
Baterías:
Configuración: 16–26 baterías (por grupo)
Voltajes compatibles: ±192 a ±312 Vcd
Corriente de carga máxima: 60 A
Protecciones y Alarmas:
Protección contra: cortocircuito, sobrecarga, sobretemperatura, descarga excesiva, fallo de ventilador
Alarmas: red anormal, batería baja, sobrecarga, falla del UPS
Ambiental:
Temperatura de operación: 0–40 °C
Humedad: 0–95% sin condensación
Altitud: <1000 m (reducir potencia si >1500 m)
Nivel de ruido: <66 dB
Físico:
Dimensiones: 442 × 850 × 1200 mm
Peso: 165 kg
Certificaciones:
Seguridad: UL 1778, CSA 22.2-107.3-14
EMC: FCC Parte 15 Subparte B, ANSI C63.4 2014
Eficiencia energética: Energy Star 2.0
NOTA:
- Este equipo no incluye baterías internas, favor de consultar con el departamento de ingeniería modelos adecuados.
- Las baterías se colocan de manera externa, el equipo no tiene espacio interno para baterías internas.
- El equipo es tipo torre, no es posible montarlo en rack
- Considerar accesorios para instalación (gabinetes, rack, charolas, conectores, cableado, etc.)
Características Clave
- Capacidades desde 10 kVA hasta 100 kVA
- Factor de potencia de salida 1.0
- Operación sin transformador para fácil instalación
- Compatibilidad multivoltaje de 96V a 156V DC
- Diseño modular para operar hasta 6 unidades
