Descripción

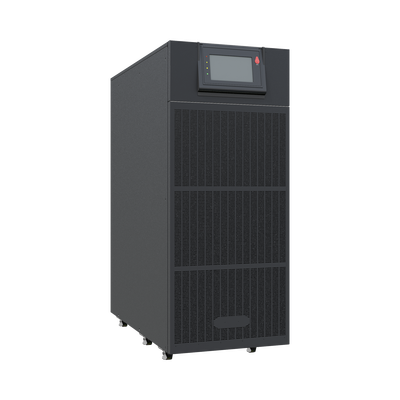

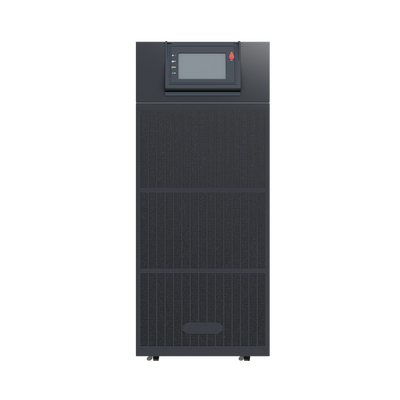

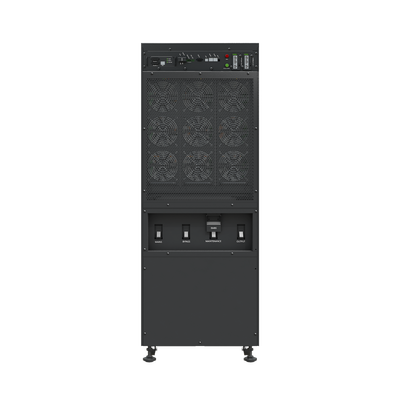

UPS LP100KYDC – Sistema de Respaldo Trifásico de Alta Eficiencia (100 kVA / 100 kW)
Serie LP10-100KYDC | UPS en línea sin transformador
El modelo LP100KYDC es una unidad de alimentación ininterrumpida (UPS) en línea de última generación, diseñada para brindar protección eléctrica confiable y de alto rendimiento en entornos críticos. Con una capacidad de 100 kVA / 100 kW y factor de potencia 1.0, es ideal para aplicaciones industriales, centros de datos y sistemas de misión crítica.
Equipo no incluye banco de baterías externo ni baterías internas, se deben cotizar por separado, consultar con departamento de ingeniería modelo y cantidad adecuada.
Características Principales:
-
Tecnología Avanzada:
UPS trifásico sin transformador.
Inversor de 3 niveles con eficiencia de hasta 94%.
Compatible con generadores gracias a su función Power Walk-In.
-
Alta Confiabilidad:
Amplio rango de voltaje de entrada 132–275 Vac (sin reducción de potencia a partir de 176 Vac).
Tiempo de transferencia cero (0 ms) en cambios de red a batería o a bypass.
Factor de potencia de entrada ≥0.99 y distorsión armónica (THDi) ≤3%.
-
Capacidad de Expansión:
Función de paralelismo redundante de hasta 6 unidades.
Soporta baterías compartidas entre UPS conectados en paralelo.
-
Configuración Flexible de Batería:
Admite configuraciones de 16 a 26 baterías por grupo.
Corriente de carga hasta 80A, ideal para respaldo prolongado.
-
Gestión Inteligente:
Interfaces de comunicación: USB, RS232, RS485, SNMP, contacto seco, LBS, relés opcionales.
Pantalla LCD remota y sistema de monitoreo avanzado.
-
Alta Adaptabilidad de Carga:
Factor de potencia de salida 1.0.
Soporta cargas desequilibradas, inductivas o capacitiva sin pérdida de rendimiento.
Especificaciones Técnicas:
Entrada:
Voltaje nominal: 208/120V o 220/127V (3Ph+N+PE)
Rango de voltaje: 132–275 Vac para carga al 100%
Frecuencia: 40–70 Hz (auto detección 50/60 Hz)
THDi: ≤3%
Factor de potencia: ≥0.99
Salida:
Voltaje: 208/120V o 220/127V (3Ph+N+PE)
Regulación: ±1%
Frecuencia: 50/60 Hz ±0.02% (modo batería)
Factor de cresta: 3:1
THDv: ≤2% (carga lineal), ≤5% (no lineal)
Sobrecarga: Hasta 150% por 1 minuto, >150% durante 1.2s (protección)
Baterías:
Configuración: 16–26 baterías (configuración estándar: 20 piezas)
Corriente de carga máxima: 80A
Voltaje: ±96 a ±156 Vdc (según número de baterías)
Ambiente:
Temperatura operativa: 0 a 40 °C
Humedad: 0–95% sin condensación
Altitud: <1000 m (derating >1500 m)
Ruido: <68 dB
Físico:
Dimensiones (An×Prof×Alt): 600 × 850 × 1600 mm
Peso neto: 321 kg
Certificaciones:
Seguridad: UL1778, CSA 22.2-107.3-14
EMC: FCC Part 15 Subpart B, ANSI C63.4 2014
Energía: Energy Star 2.0
NOTA:
- Este equipo no incluye baterías internas, favor de consultar con el departamento de ingeniería modelos adecuados.
- Las baterías se colocan de manera externa, el equipo no tiene espacio interno para baterías internas.
- El equipo es tipo torre, no es posible montarlo en rack
- Considerar accesorios para instalación (gabinetes, rack, charolas, conectores, cableado, etc.)
Características Clave
- Sistema modular configurable en redundancia N+N o N+1
- Módulos de 10kVA/10kW con altura de 2U
- Tecnología de doble conversión para protección ininterrumpida
- Pantalla LCD táctil de 7' para control intuitivo
- Gestión remota con RMCard205 preinstalada
