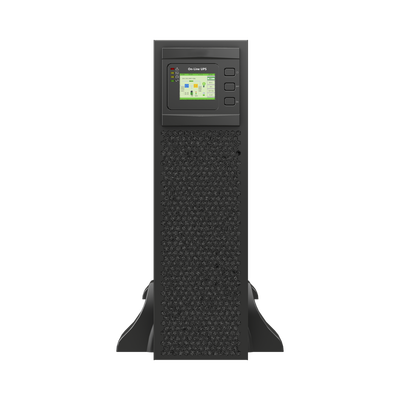

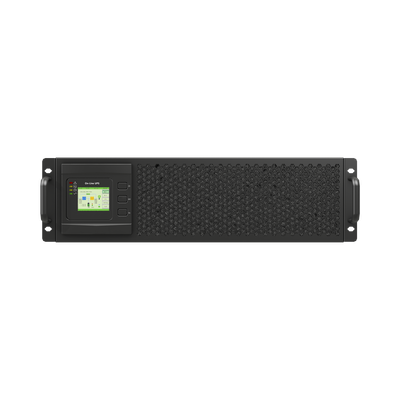

UPS LP15KRT3P – Sistema de Respaldo Fase Dividida de Alta Precisión (15 kVA / 15 kW)
Serie LP6-10KSPT | UPS en Línea de Doble Conversión | Fase Dividida L-N y L-L
El LP15KRT3P es un UPS fase dividida con tecnología online de doble conversión, diseñado para ofrecer una protección eléctrica precisa y continua en instalaciones que requieren alto desempeño. Con 15 kVA / 15 kW de capacidad y un factor de potencia 1.0, es ideal para laboratorios, centros de datos pequeños, telecomunicaciones, sistemas médicos y más.
Características Principales:
-
Tecnología de alta eficiencia:
Hasta 92% de eficiencia en línea y 95% en modo ECO.
UPS online de doble conversión con control completamente digital.
Onda sinusoidal pura y distorsión armónica ultra baja (≤1.5% en carga lineal).
-
Diseño versátil para aplicaciones exigentes:
Compatible con salida fase dividida (L-L y L-N).
Amplio rango de voltaje de entrada: 110–300 VCA.
Factor de potencia de salida 1.0 para máxima entrega de energía activa.
-
Soporte para generadores y crecimiento paralelo:
Compatible con generador.
Soporta hasta 4 unidades en paralelo (función redundante).
-
Batería configurable:
Soporta baterías VRLA o de litio.
Voltaje de batería ajustable entre 192 / 216 / 240 Vcd.
Corriente de carga hasta 15 A.
-
Protección y fiabilidad garantizadas:
Protección contra sobrecarga, cortocircuito, sobrecalentamiento, falla de ventilador, descarga profunda, bajo voltaje.
Interruptor de mantenimiento bypass manual integrado.
-
Monitoreo inteligente y fácil de usar:
Pantalla LCD táctil de 7”.
Comunicación vía USB, RS232, RS485, EPO, sensores de temperatura y señal de PDU.
Ranura doble para tarjetas inteligentes (SNMP y relé opcionales).
Especificaciones Técnicas:
Entrada:
Voltaje nominal: 220 VCA
-
Rango de entrada: 110~300 VCA
(Carga al 100% desde 176 V / al 50% desde 110 V)
Frecuencia: 40–70 Hz (detección automática)
Factor de potencia: ≥0.99
THDi: ≤3%
Salida:
-
Voltajes:
L-L: 208/220/230/240 VCA
L-N: 110×2 / 115×2 / 120×2 VCA
Regulación: ±1% (L-L), ±2% (L-N)
-
Frecuencia:
Línea: 50/60 Hz ±10%
Batería: 50/60 Hz ±0.1%
Factor de cresta: 3:1
THDv: ≤1.5% (lineal), ≤6% (no lineal)
Tiempo de transferencia: 0 ms entre todos los modos
Forma de onda: Onda sinusoidal pura
Sobrecarga:
-
En línea:
Hasta 110%: 60 min
Hasta 125%: 10 min
Hasta 150%: 1 min
150%: bypass en 0.2 s
-
Batería:
Hasta 125%: 1 min
150%: apagado en 0.2 s
Baterías:
Tipos: VRLA / Litio
Voltajes: 192 / 216 / 240 Vcd
Corriente de carga: Hasta 15 A
Indicadores y Comunicación:
Pantalla LED y pantalla LCD táctil de 7”
Medición de voltaje, frecuencia, porcentaje de carga, temperatura interna y tiempo de respaldo
Alarmas: batería baja, sobrecarga, falla, modo batería, etc.
Comunicación: USB, RS232, RS485, EPO, sensores de temperatura, ranura para tarjeta SNMP y relé
Ambiente:
Temperatura operativa: 0–40 °C
Temperatura de almacenamiento: -25 a 55 °C (sin baterías)
Humedad: 0–95% sin condensación
Altitud: <3000 m (reducir potencia sobre 1500 m)
Nivel de ruido: <50 dB
Físico:
Dimensiones: 433 × 352 × 660 mm
Peso: 157.4 kg
- (No incluye batería)
Certificaciones:
Seguridad: UL 1778, CSA C22.2 No. 107.3-14
EMC: FCC Parte 15 Subparte B Clase A, ANSI C63.4-2014
NOTA:
- Este equipo no incluye baterías internas, favor de consultar con el departamento de ingeniería modelos adecuados.
- Las baterías se colocan de manera externa, el equipo no tiene espacio interno para baterías internas.
- El equipo es tipo torre, no es posible montarlo en rack
- Considerar accesorios para instalación (gabinetes, rack, charolas, conectores, cableado, etc.)
Características Clave
- Cable 6 AWG para conexión al UPS
- Voltaje de alimentación de 200-240 VAC
- Interruptor de entrada de 60 Amperios (2x30)
- Topología de doble conversión para alta calidad
- Baterías intercambiables compatibles con generador
