Descripción

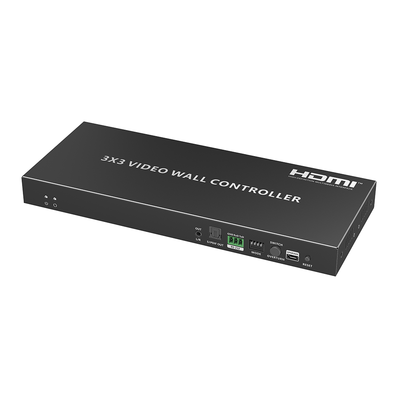

TT109VW4K
Controlador de pared de video 4K60Hz 3X3
Controlador de video wall de 1 entrada y 9 salidas que admite una entrada de fuente HDMI y nuevesalidas HDMI. Admite modos de empalme 1x2/1x3/1x4/2x2/2x3/3x2/2x4/4x2/3x3, que se pueden configurar mediante RS-232 o interruptor DIP. Equipado con salida de audio. de 3,5 mm, salida de audio S/PDIF y rotación de 180 grados de la imagen de visualización. El producto puede adaptarse de manera flexible a diferentes requisitos de instalación, lo que puede usarse ampliamente en monitoreo de seguridad, tránsito ferroviario, radiodifusión,ciudades inteligentes, cine en casa, formación y otros campos
Características Principales:
- HDMI: HDMI 2.0
- HDCP: HDCP2.2/HDCP1.4
- Ancho de banda de video: 18G
- Formato de audio: PCM
- Soporte de resolución:
- Entrada: 4096x2160@24/25/30/50/60Hz, 3840x2160@24/25/30/50/60Hz, 3440x1440@60Hz, 2560x1600@60Hz, 2560x1440@60Hz, 2560x1080@60Hz, 1920x1200@60Hz
- Salida: Cuando el modo es 0000/0001/0010, la salida máxima es 1080P@30Hz; otros modos tienen una salida máxima de 1080P@60Hz.
- Entrada: 1080P@24/25/30/50/60Hz
- Salida: 1080P@24/25/30/50/60Hz en todo modo
Características Físicas y Eléctricas:
- Entrada HDMI x 1
- Salida HDMI x 9, S/PDIF x 1, L/R audio x 1, RS232 x 1
- Modo de empalme: 1x2/1x3/1x4/2x2/2x3/3x2/2x4/4x2/3x3
- Dip switch: Apoyo
- RS-232 (GND/RxD/TxD), Velocidad de transmisión: 9600. El modo se puede cambiar usando RS-232 solo cuando el interruptor DIP está configurado en 1111
- Alojamiento: Metálico
- Dimensiones: 265(L) x 105(W) x 25(H) mm
- Peso neto: 844g
- Fuente de alimentación: DC12V2A
- Consumo: <17W
- Temperatura de operación: -20℃~60℃
- Temperatura de almacenamiento: -30℃~70℃
- Humedad relativa: 0～90% (sin condensación)
- Protección estática:
- Protección ESD
- Descarga de contacto: Nivel 2 (±4KV)
- Descarga de aire: Nivel 3 (±8KV)
- Estándar: IEC61000-4-2
Características Destacadas:
- Admitir salida de audio S/PDIF.
- Plug and play sin ningún ajuste manual.
- Protección contra rayos, protección contra sobretensiones, protección ESD.
- Admite rotación de 180 grados de la imagen de pantalla HDMI en modo 2x2/2X3/2X4 (cuando las pantallas superiores están instaladas al revés).
- Admita el modo de empalme de conmutación del interruptor DIP.
Características Clave
- Controlador de video 4K con 1 entrada, 9 salidas
- Admite empalmes configurables 1x2 a 3x3
- Salida de audio 3,5 mm y S/PDIF
- Rotación de imagen de 180 grados
- Resolución de entrada hasta 4096x2160@60Hz
