Descripción

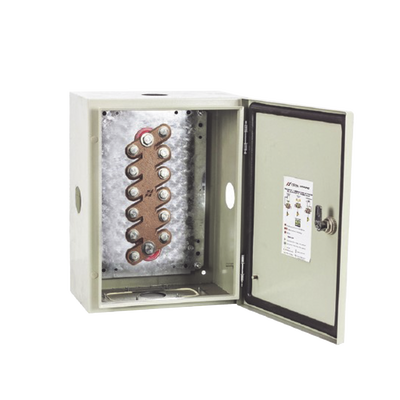

En el sistema de puesta a tierra, las barras de unión son el método de empalme permitido, cuando es imposible mantener un sólo tramo continuo de conductor. También es utilizado para la distribución de las diferentes redes de tierra física en un edificio.
Su función es distribuir los hilos de tierra tanto de manera directa a los equipos a proteger o bien mediante la utilización de acopladores secundarios.
Descripción
- Asegura la continuidad eléctrica y la capacidad de conducir corriente.
- Fabricada en proceso de fundición con una aleación de material, dando una ventaja a la capacidad de conducción eléctrica.
- Cuenta con 12 derivaciones alternas en zig zag para manipular las conexiones en una manera más sencilla.
Aplicaciones
- Distribución eléctrica.
- Distribución de sistemas de puesta a tierra.
- Barras unión para telecomunicaciones.
- Telefonía.
- Circuito cerrado de televisión.
- Edificios comerciales.
- Industria en general.
Características
- Solera fabricada en una aleación por proceso de fundición en terminación texturizada y/o cobre estañado.
- Aisladores color rojo.
- Trapecio de acero galvanizado.
- Tornillería de acero inoxidable.
- Ampacidad Máxima: 2350 A.
Medidas
Dimensiones de Placa: 22 x 7.7 x 0.63 cm
Dimensiones de Gabinete: 20 x 30 x 12 cm
Características Clave
- Distribuye redes de tierra física en edificios
- Conexiones seguras y confiables, sin cinta aislante
- Capacidad máxima de conducción eléctrica: 2350 A
- Dimensiones placa conductora: 22 x 7.7 x 0.64 cm
