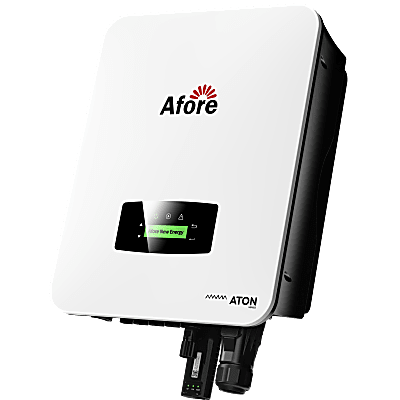

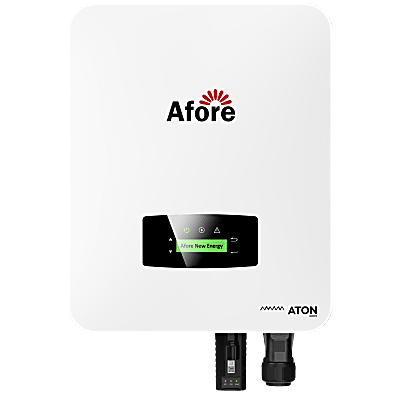

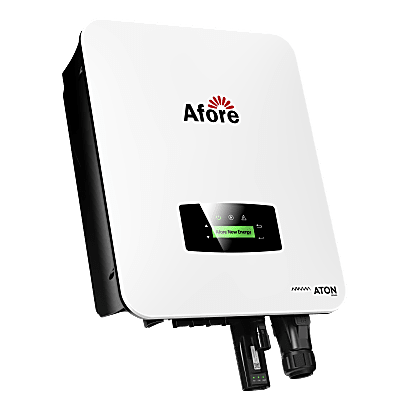

Inversor Trifásico BNT015KTA – Eficiencia y Potencia para Sistemas Fotovoltaicos Comerciales
El BNT015KTA es un inversor trifásico de última generación diseñado para aplicaciones comerciales exigentes. Con una potencia nominal de 15 kW, ofrece alta eficiencia energética, protección avanzada, y una amplia compatibilidad con módulos bifaciales y sistemas fotovoltaicos de alto rendimiento.
Su construcción robusta en aluminio anodizado garantiza durabilidad en entornos hostiles, mientras que su diseño compacto, sin transformador y con tecnología de enfriamiento eficiente, prolonga la vida útil del equipo.
? Características Destacadas
- ⚡ Potencia nominal: 15,000 W
- ? Diseñado para sistemas trifásicos 127/220 V
- ? Monitoreo por string y escaneo inteligente de curvas IV
- ? Protección SPD tipo II integrada
- ? Conectividad Wi-Fi de serie y opción Ethernet/GPRS
- ☀️ Compatible con módulos bifaciales
- ? Rango MPPT amplio (220~600 VDC)
- ? Diseño compacto y ligero con carcasa unibody de aluminio anodizado
- ? Actualización de firmware remota
- ⚠️ Interrupción rápida por falla de arco (opcional)
- ?️ Normas internacionales: IEEE1547, UL1741, IEC61727, IEC62109 y más
? Especificaciones Técnicas – BNT015KTA
Parámetro |
Valor |
Potencia nominal de salida (AC) |
15,000 W |
Potencia máxima DC |
22,500 W |
Voltaje de entrada (rango MPPT) |
220 - 600 VDC |
Voltaje de arranque |
150 V |
Corriente de entrada máxima |
32 A |
Número de MPPT / Strings |
2 MPPT / 4 Strings |
Eficiencia máxima |
98.0 % |
Frecuencia de salida |
50/60 Hz (ajustable) |
Factor de potencia |
1 (ajustable de 0.8 adelantado a 0.8 atrasado) |
Distorsión armónica (THD) |
< 3 % |
Tipo de conexión AC |
Trifásica + PE / 127/220 V |
Grado de protección |
IP66 |
Rango de temperatura operativa |
-25 °C a +60 °C |
Humedad relativa |
0–100 %, sin condensación |
Dimensiones (mm) |
370 × 535 × 192 |
Peso |
19 kg |
Sistema de refrigeración |
Disipador con inductores externos |
Tipo de conexión DC |
MC4 |
✅ Ventajas Competitivas
- Hasta 1.5x sobredimensionamiento en entrada PV
- Alta compatibilidad con normativas internacionales
- Diseño robusto para ambientes exteriores
- Fácil supervisión mediante app móvil o portal web
- Instalación simplificada y mantenimiento mínimo
El BNT015KTA es la opción ideal para proyectos solares comerciales que buscan máxima confiabilidad, eficiencia y control inteligente. Optimiza tu sistema fotovoltaico con tecnología de punta y respaldo internacional.
Instalación de Equipo
Confiabilidad y Seguridad
El HNS9000TL viene con todas las protecciones necesarias para garantizar la operación segura y confiable de su sistema fotovoltaico. La carcasa de aluminio no solo aporta a la estética moderna, sino que también sirve para disipar el calor de manera eficiente, aumentando la vida útil del inversor.
contra defectos de fabricación...!
-
Entrada de PV (Datos de Entrada de Fotovoltaicas):
- Máx. DC Potencia (W): 14,000
- Máx. Voltaje de Entrada (V): 550
- MPPT Voltaje Operativo Rango (V): 220-550
- Rango de Voltaje de Entrada Nominal (V): 360
- Corriente Máxima de Entrada (A): 35 + 35
-
Datos de Salida AC (Corriente Alterna):
- Máx. Potencia de Salida (W): 10,000
- Corriente Máxima de Salida (A): 50
- Voltaje Nominal de Salida (V): 1/N/PE, 220Vac, 230Vac, 240Vac
- Rango de Voltaje de Red: 180Vac-276Vac (Según estándar local)
- Rango de Frecuencia de Red: 45-55Hz/54-66Hz
- Factor de Potencia de Salida: 1 defectuoso (ajustable de 0.8 inductivo a 0.8 capacitivo)
-
Eficiencia:
- Máx. Eficiencia: 98.40%
- Eficiencia Euro: 98.10%
-
Protección:
- Protección de Inversión de Polaridad PV: Sí
- Detección de Resistencia de Aislamiento PV: Sí
- Protección de Cortocircuito de AC: Sí
- Protección de Corriente de AC: Sí
- Protección de Sobrevoltaje de AC: Sí
- Protección Anti-aislamiento: Sí
- Protección de Residuo de Corriente: Sí
- Protección de Sobrecarga Temporal: Sí
-
Datos Generales:
- Dimensiones (An x Al x Pr): 370 x 535 x 192 mm
- Peso: 18 kg
- Grado de Protección: IP65
- Material del Recinto: Aluminio
- Rango de Temperatura Ambiente: -25 a 60 °C
- Humedad Relativa: 0-100%
- Topología: Sin Transformador
- Interfaz de Comunicación: RS485 / WiFi
- Enfriamiento: Convección inteligente con ventilación
HNS10000TL
El inversor viene con todas las protecciones necesarias para garantizar la operación segura y confiable de su sistema fotovoltaico. La carcasa de aluminio no solo aporta a la estética moderna, sino que también sirve para disipar el calor de manera eficiente, aumentando la vida útil del inversor.
Módulo Solar LONGI 575W
LR572HTH575M
Cantidad de modulos recomendados: 18
Voltaje de circuito abierto (Voc): 52.06 V
Corriente en corto circuito (Isc): 14.44 A
Dimensiones: 2278x1134x35 mm
Módulo Solar ETSOLAR 450W
ETM760BH450WW/WB
Cantidad de modulos recomendados: 22
Voltaje de circuito abierto (Voc): 41.4 V
Corriente en corto circuito (Isc): 13.6 A
Dimensiones: 1909x1134x35 mm
Módulo Solar LONGI 580W
LP*182*182M72NH580W
Cantidad de modulos recomendados: 18
Voltaje de circuito abierto (Voc): 51.09 V
Corriente en corto circuito (Isc): 14.45 A
Dimensiones: 2279x1143x30 mm
Módulo Solar RISEN 660W
RSM1328660M
Cantidad de modulos recomendados: 16
Voltaje de circuito abierto (Voc): 45.75V
Corriente en corto circuito (Isc): 18.33 A
Dimensiones: 2384x1303x35 mm
Nota:
- Los inversores requieren sincronizarse para entregar voltaje, de lo contrario el equipo no entregara voltaje, si se miden las terminales con los paneles conectados el voltaje medido debe ser 0V.
- Se recomienda utilizar sistemas de tierra física (LP-GROUND-30A), colocar supresores de picos (LA302R) y verificar voltajes de operación.
KITS DE INTERCONEXION
| HNS3000TL1 | HNS3000TLKIT1 |
| HNS5000TL | HNS5000TLKIT1 |
| HNS7000TL | HNS7000TLKIT1 |
| HNS8000TL | HNS8000TLKIT1 |
| HNS9000TL | HNS9000TLKIT1 |
| HNS10000TL | HNS10000TLKIT1 |
Energía Limpia
Ahorro de Energía
Cuidado del Medio Ambiente
Conexión sencilla
Notas:
- Los inversores requieren sincronizarse para entregar voltaje, de lo contrario el equipo no entregara voltaje, si se miden las terminales con los paneles conectados el voltaje medido debe ser 0V.
Características Clave
- Eficiencia máxima del 98.40% para energía optimizada
- Manejo de voltaje máximo de entrada de 550 V
- Protecciones integradas tipo III robustas y confiables
- Inversor 15kW 3 Trifasico
