Descripción
El sistema de pararrayos KDA-05AI es un sistema de protección contra tormentas eléctricas (SPTE). Sirve para interceptar, conducir y disipar la corriente del rayo y de elementos internos mediante uniones, blindaje y puesta a tierra. El objetivo de un SPTE es reducir el riesgo de daño tanto para las personas y otros seres vivos, así como estructuras, edificios y su contenido.
Ofrece 300m de diámetro de protección.

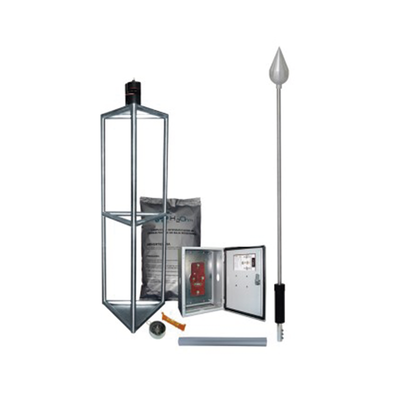

Incluye los siguientes componentes:
| 1 | KDA05INOX | Punta pararayos para protección de 150 m de radio (sin venta individual), fabricada en Acero Inoxidable |
| 1 | MASTIL | Mástil de 1.2 m de longitud y 2' de diámetro. |
| 1 | TG1000INOX | Electrodo de 1000 A. fabricado en Acero Inoxidable |
| 1 | TGC04 | Acoplador de 4500A |
| 8 | H2OHM | Mejorador de Terreno |
Accesorios complementarios (No incluido):
| Cantidad | Modelo | Descripción |
| 1 | S1010 |
Registro para electrodo. |
| 1 | ANTIOX |
Spray protector para conectores. |
| 5 | TGCR14 |
Conector de Bronce. |
| 2 | TGAB21 |
Conector de varilla. |
| -- | SLY349BLK | Cable de Cobre Recubierto THW-LS Calibre 4/0 AWG. |
| 2 | SMMK4 o SMMK4E | Herraje Adaptador de Mástil para Diámetros desde 3/4' hasta 2-1/4. |
| 1 | TGCDA | Contador de Descargas Atmosféricas. |
| -- | TGAC o TGAC114 | Aislador para cable de bajada. |
| 1 | SLMBA8G |
Base para Mástil con Ajuste de Ángulo. Diámetros de Mastil: 1' a 2' |
| 1 | Mástil de Aluminio Natural 2' de Diámetro, Calibre 18. Altura: 2, 3 o 6 m. |
Descripcion de Punta KD05.
Punta captadora de rayos y conductora de corriente diseñada en aluminio de alta conductividad la que forma parte de un sistema de protección externo contra tormentas eléctricas (SEPTE), para reducir el riesgo de daño que puede provocar un rayo.
Busca reducir la incidencia de caida hasta un 95% debido a su funcionamiento magnetoactivo.
Se recomienda tomar en cuenta la Norma NMX-J-549-ANCE-2005 que sugiere que un sistema de protección contra tormentas eléctricas (SPTE) debe contar con un sistema interno de protección contra tormentas eléctricas (SIPTE) y otro externo de protección contra tormentas eléctricas (SEPTE).
La punta KDA-05 forma parte de la protección externa, mientras que la parte interna corresponde a los supresores de picos transitorios (SSTT) marca Suprector de TOTAL GROUND.
Curso básico para selección e implementación de sistemas de protección
WEBINAR 1: BÁSICO DE TIERRAS FÍSICAS Y PARARRAYOS
(INICIA EN EL MIN.14).
WEBINAR 2: INSTALACIÓN DE TIERRAS FÍSICAS Y PARARRAYOS.
WEBINAR 3: SISTEMAS DE PARARRAYO TOTAL GROUND.
Características Clave
- Punta pararayos para 150m de radio
- Incluye 8 sacos de mejorador de suelo H2Ohm
- Electrodo de 1000A Fabricado en Acero inoxidable
