Descripción
Máxi
¿Cómo Funciona?
Los sistemas de interconexión convierten, mediante un inversor, la energía en corriente directa generada por los paneles solares en energía en corriente alterna en total sincronía en voltaje y frecuencia tal y como lo entrega CFE.

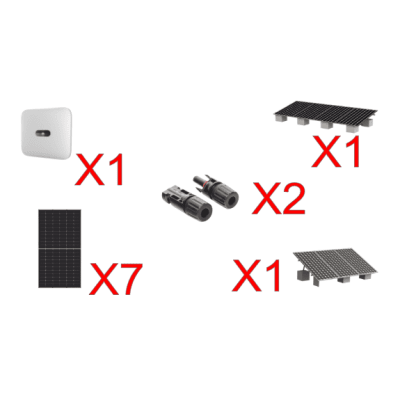

Componentes Principales
1 X SUN2000-4KTL-L1: Inversor de Interconexión HUAWEI 4kW 220Va
7 X LR772HVH645M : Modulo Fotovoltaico 645 50Vcc
2 X EPL01: Conector MC4
1 X VEKTOR8R: Montaje para 4 Módulos Solares
1 X VEKTOR8R3M: Montaje para 4 Módulos Solares
-
Cable PV ( Conexion de modulos a inversor):
- FJ81 y FJ86 (venta por metro)
-
Pastillas de proteccion (Corriente Directa):
- PL20ACD ( se requiere 1 por cadena)
-
Pastillas de protección ( Corriente Aalterna) :
- PL32ACA
-
Cableado CA :
- SLY-304-BLK Cable de Cobre uso rudo 10AWG
- SLY-304-WTH Cable de Cobre uso rudo 10AWG
- SLY-304-GRN Cable de Cobre uso rudo 10AWG
Nota:
- Los inversores requieren sincronizarse para entregar voltaje, de lo contrario el equipo no entregara voltaje, si se miden las terminales con los paneles conectados el voltaje medido debe ser 0V.
- Se recomienda utilizar sistemas de tierra física (LP-GROUND-30A), colocar supresores de picos (LA302R) y verificar voltajes de operación.
Energía Limpia
Ahorro de Energía
Cuidado del Medio Ambiente
Conexión sencilla
Características Clave
- Kit Solar Interconexion / 4 kW 220Vca / Inversor HUAWEI/ Montaje Incluido
