Descripción

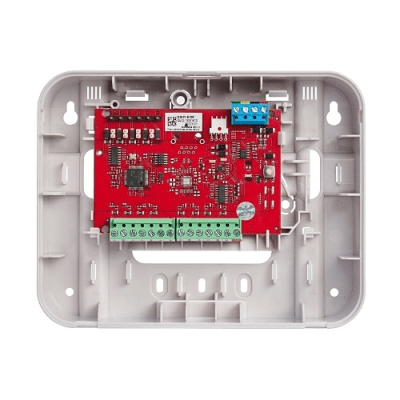

El módulo de relé VISTAHRELAY es una solución avanzada para expandir las capacidades de los paneles de control de la serie VISTA H3. Este módulo permite agregar hasta cuatro salidas de relé de tipo Form-C (SPDT) de manera remota, conectándose a través de los terminales de cableado iBus del panel. Con características de supervisión de manipulación y cableado, este módulo garantiza la seguridad y confiabilidad del sistema. Además, su diseño flexible permite la instalación en superficie o en cajas de conexiones, facilitando la integración en diversos entornos.
Características Principales
4 salidas de relé Form-C (SPDT) para máxima flexibilidad
Supervisión de manipulación y cableado para mayor seguridad
Compatibilidad con iBus para integración sencilla
Diseño flexible para instalación en superficie o en cajas de conexiones
Cumple con el estándar NFPA-72 para sistemas de alarma
Rango de temperatura de operación de 0 a 50°C
Detalles Técnicos
Especificaciones
Dimensiones físicas: 6.93"W x 5.43"H x 1.99"D (176mm x 138mm x 50.5mm)
Voltaje de entrada: 12VDC nominal (10-14VDC)
Corriente de entrada: 25mA en espera + 20mA por relé activo
Calificación de contacto: 3A máximo a 30VDC y 3A máximo a 120/240VAC (carga resistiva)
Tiempo de respuesta del bucle: 400ms
Resistencia de bucle requerida: 2.2K ohm
Humedad de operación: 0-95% (humedad relativa)
Interfaces y Conectividad
4 relés Form-C (SPDT) con terminales para normalmente abierto, común y normalmente cerrado
Conexión iBus con terminales para iBus A (verde), iBus B (amarillo), negativo (negro) y positivo (rojo)
LED indicador y terminal de manipulación
Aplicaciones y Casos de Uso
Sistemas de Seguridad
Integración en sistemas de alarma para control de dispositivos periféricos como sirenas, luces y cerraduras.
Automatización de Edificios
Control de sistemas de iluminación, HVAC y otros dispositivos en edificios comerciales y residenciales.
Supervisión Industrial
Monitoreo y control de equipos en entornos industriales con requisitos de seguridad y confiabilidad.
Características Clave
4 relés form-C (SPDT) por módulo
Supervisión de cableado y protección anti-manipulación
