Descripción

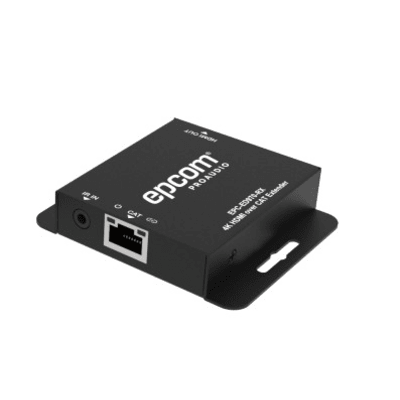

El receptor HDMI EPC-ED970-RX es un extensor profesional diseñado para transmitir señales de video/audio en alta definición y control IR a largas distancias mediante cable CAT5E/CAT6. Compatible con resoluciones de hasta 4K@30Hz YUV 4:4:4, este dispositivo ofrece transmisión sin compresión y sin retardo, ideal para instalaciones profesionales en entornos comerciales, educativos y de entretenimiento.
Características Principales
- Transmisión HDMI hasta 70 metros en resolución 1080p y 40 metros en 4K@30Hz mediante cable CAT6
- Compatibilidad con transmisores EPC-ED970-TX, EPC-SP914C70-TX y EPC-SP918C70-TX
- Soporte para protocolos HDCP 1.4 y DVI 1.0 para protección de contenido
- Ancho de banda de video de 10.2 Gbps para máxima calidad de transmisión
- Función de copia EDID desde pantalla del receptor o pantalla de bucle
- Conexión en cascada mediante puerto de salida HDMI Loop adicional
- Transmisión unidireccional de señal IR para control remoto
- Alimentación mediante POC unidireccional (del transmisor al receptor)
- Protección ESD IEC 61000-4-2: ±8kV (descarga en aire), ±4kV (descarga de contacto)
- Diseño compacto para instalación flexible y fácil integración
Detalles Técnicos
Especificaciones
- Protocolo HDMI: HDMI 1.4 compliant
- Resolución máxima: 4K@30Hz YUV 4:4:4
- Ancho de banda: 10.2 Gbps
- Audio: Soporte hasta audio HD 7.1 canales
- Señal TMDS de entrada: 5.0 voltios P-P
- Señal DDC de entrada: 3.3 voltios
- Distancia transmisión CAT6: 70 m (1080p), 40 m (4K30)
- Distancia transmisión CAT5E: 60 m (1080p), 35 m (4K30)
- Protección ESD: IEC 61000-4-2 estándar
Interfaces y Conectividad
- Entrada CAT: 1x RJ45 hembra 8 pines
- Salida HDMI: 1x HDMI Tipo A hembra 19 pines
- Entrada IR: 1x mini conector estéreo 3.5 mm
- Puerto Loop HDMI: Salida adicional para conexión en cascada
- Conectores UTP: Requiere conexión directa sin cruce
- LED indicadores: Power LED y Link LED
Aplicaciones y Casos de Uso
Sistemas de Entretenimiento
Ideal para conectar reproductores Blu-ray/DVD a televisores UHD en salas de cine hogareño y sistemas de entretenimiento residencial
Aulas y Conferencias
Perfecto para transmisión de contenido educativo desde computadoras a proyectores y pantallas en aulas y salas de conferencias
Control Remoto IR
Sistema de control infrarrojo unidireccional para operar dispositivos remotos mediante receptores y emisores IR incluidos
Características Clave
- Transmisión HDMI 4K@30Hz hasta 40m por cable CAT6
- Compatibilidad HDCP 1.4 y DVI 1.0 garantizada
- Control IR unidireccional integrado con conector 3.5mm
- Tecnología POC unidireccional desde transmisor a receptor
- Diseño compacto para instalación flexible y sencilla
