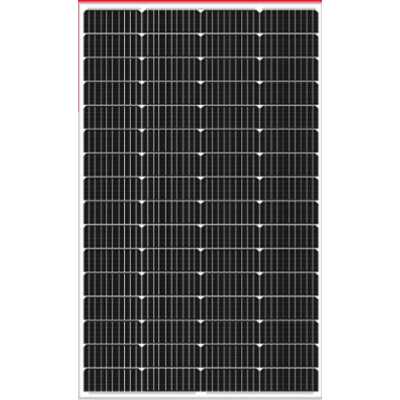

Módulos ALEBRIJE Nueva Tecnologia
Encapsuladas en EVA transparente y vidrio templado de 3.2 mm Templado. La parte posterior del módulo está protegida con una hoja de TEDLAR resistente a los rayos UV. Los laminados están montados en un marco de aluminio anodizado, asegurando una máxima protección.
Aplicaciones:
• Estaciones repetidoras de radiocomunicación.
• Electrificación en zonas rurales.
• Sistemas de comunicación en emergencias.
• Alimentación de equipos médicos en zonas rurales.
• Sistemas de bombeo de agua.
• Luces de obstrucción para tráfico aéreo.
• Sistemas de protección catódica.
• Señalización de vías ferroviarias.
Garantía:
contra defectos de fabricación y 40 años de vida útil.
Mantenimiento:
Los paneles solares son equipos de muy bajo o nulo mantenimiento. No se recomienda destapar la caja de diodos estos se encuentran sellados; si es extricatamente necesario hacerlo, siga los siguientes pasos:
Con un desarmador de paleta de punta fina, safe en sentido contrario la punta de los broches plasticos y con cuidado retire la tapa de arriba hacia abajo como se muestra en el video.,
Especificaciones Técnicas
Potencia máxima 225 W (±3%)
Voltaje 21 V (±3%)
Amperaje 12.79 A (±3%)
Voltaje a circuito abierto (Voc) 21 V (±3%)
Corriente a corto circuito (Isc) 13.9 A (±3%)
Dimensiones 1530 x 765 x 30 mm
Peso 12.5 kg
Temperatura ambiente -40 a 85 ºC
Máximo voltaje del sistema 1000 V
Recomendaciones y comentarios de garantía.
Cualquier reclamo de este producto debe hacerse dentro del periodo de garantía con la factura del mismo.
El numero de serie de equipo debe ser visible, al igual que la etiqueta posterior.
Si al modulo se le cortan los conectores MC-4 el módulo pierde su garantía instantáneamente.
No instale cuando algún objeto en algún punto del día le genere sombra, se considera como una mala instalación y puede ser motivo de pérdida de garantía.
No mezcle los módulos de diferentes potencias en el mismo controlador o inversor, se considera como una mala instalación y puede ser motivo de pérdida de garantía.
Se recomienda que utilice la pinza ponchadora EP-MC4 cuando pliegue los conectores EPL01. al cable que usará para conectar su módulo al inversor o controlador.
Nota: Las especificaciones eléctricas se indican bajo una irradiancia de 1000 W/ m2 y temperatura de 25 ºC.
Comentario de instalación.
Para evitar daños en la conexion del cable del modulo , debe poner chinchos (cobatas plasticas) en el cable al momento de instalarlo para que estos no queden sueltos, el peso del cable, el viento, puede dañar la caja de diodos
Características Clave
- Vidrio templado de 3.2 mm resistente
- Encapsulamiento en EVA transparente
- Marco de aluminio anodizado duradero
- Protección UV con hoja de Tedlar
- Mínimo mantenimiento requerido
