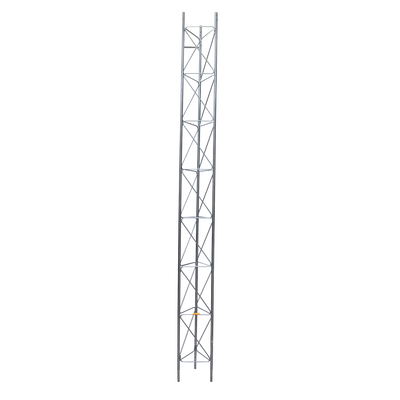

Descripción
Puntos Destacados:
- Producto elaborado bajo norma: ISO 9001:2015.
- Cada uno de los tramos es fabricado por máquinaría de control numérico.
- Incluye tornillería para su instalación.
- Recomendado para Zonas Humedas o en ambientes con corrosión moderada.
- Acorde a la norma de galvanizado por inmersión en caliente NMX-H-004-SCFI-2008, ASTM A-123 y ISO-1461.
Características Físicas:
- Carga Máxima: 350 Kg.
- Altura Máxima: 45 m. (15 tramos)
- Resistencia al Viento: 200 Km/hr.
- Material: Tubo industrial 1 1/4' (Cal.14).
- Semiflecha (Zig-zag): Redondo 5/16'.
- Niple: 12 cm.
- Ancho de cara: 35 cm.
- Peso: 21.6 Kg.
- Dimensiones: 3 m de Longitud
- Material de estructura: Acero (A-36).
- Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008)
Aplicación:
- Sistemas Punto - Punto.
- Sistema Punto - Multipunto.
- Amplificación de señal celular.
- Sistemas pararrayos.
- Radios bases de repetición.
- Puntos de monitoreo.
- Iluminación.
- Señalización auditiva de emergencia.
- Y más.
Notas técnicas destacadas:
- Asegúrese de que la instalación sea realizada por un profesional capacitado.
- Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
- No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
- Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
- El peso declarado es de los equipos sin accesorios y sin embalaje.
- Se pueden adquirir las torres en kits completos VER KITS DE TORRES.
Advertencia:
- El galvanizado por inmersión en caliente es recomendado para zonas húmedas, ambientes salitrosos y/o corrosivos, parques industriales con liberación de gases (VER MAPA DE ÁREAS).
- La torre debe ser pintada de acuerdo a (al menos) la especificación CFE D8500-02 (7 Franjas simétricas de colores naranja y blanco intercaladas, empezando y terminando en color naranja.
- Debe incluir alumbrado nocturno, al menos dos luminarias una a la mitad y otra en la parte superior.
- Se debe consultar la reglamentación local según municipio para asegurar una correcta y legal instalación de torre.
- Recomendamos en todo momento seguir las recomendaciones de instalación de retenida: VER DIAGRAMA DE INSTALACIÓN DE RETENIDA.
Características Clave
- Norma ISO 9001:2015, calidad garantizada
- Resistencia al viento hasta 200 km/hr
- Galvanizado en caliente siguiendo ASTM A-123
- Carga máxima soportada: 350 kg
- Altura máxima estructural: 45 m
