Descripción
El sistema de pararrayos KDA-01 es un sistema de protección contra tormentas eléctricas (SPTE). Sirve para interceptar, conducir y disipar la corriente del rayo y de elementos internos mediante uniones, blindaje y puesta a tierra. El objetivo de un SPTE es reducir el riesgo de daño tanto para las personas y otros seres vivos, así como estructuras, edificios y su contenido.
Ofrece 160 m de diámetro de protección.

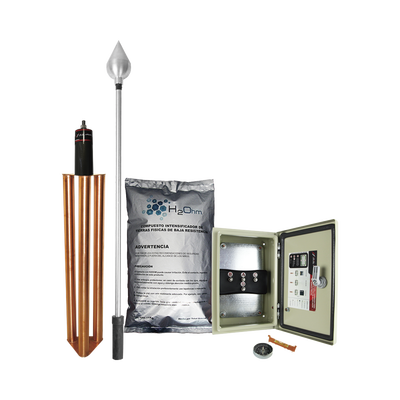

Incluye los siguientes componentes:
| 1 | KDA01PUNTA | Punta pararayos de acero inoxidable KDA01 para protección de 80 m de radio (sin venta individual). |
| 1 | MÁSTIL | Mástil de 1.2 m de longitud y 2' de diámetro. |
| 1 | TG100K |
Electrodo de 100 A. Saco de 11 Kg de mejorador de suelo (H2OHM). Acoplador TGC01 |
Accesorios complementarios (No incluido):
| Cantidad | Modelo | Descripción |
| 1 | S610 |
Registro para electrodo. |
| 1 | ANTIOX |
Spray protector para conectores. |
| 5 | TGCR11 |
Conector de Bronce. |
| 2 | TGAB18 |
Conector de varilla. |
| -- | SLY346BLK | Cable de Cobre Recubierto THW-LS Calibre 2/0 AWG. |
| 2 | SMMK4 o SMMK4E | Herraje Adaptador de Mástil para Diámetros desde 3/4' hasta 2-1/4. |
| 1 | TGCDA | Contador de Descargas Atmosféricas. |
| -- | TGAC o TGAC114 | Aislador para cable de bajada. |
| 1 | SLMBA8G |
Base para Mástil con Ajuste de Ángulo. Diámetros de Mastil: 1' a 2' |
| 1 | Mástil de Aluminio Natural 2' de Diámetro, Calibre 18. Altura: 2, 3 o 6 m. |
Descripcion de Punta KDA01.
Punta captadora de rayos y conductora de corriente diseñada en acero Inoxidable de alta conductividad la que forma parte de un sistema de protección externo contra tormentas eléctricas (SEPTE), para reducir el riesgo de daño que puede provocar un rayo.
Busca reducir la incidencia de caida hasta un 95% debido a su funcionamiento magnetoactivo.
Se recomienda tomar en cuenta la Norma NMX-J-549-ANCE-2005 que sugiere que un sistema de protección contra tormentas eléctricas (SPTE) debe contar con un sistema interno de protección contra tormentas eléctricas (SIPTE) y otro externo de protección contra tormentas eléctricas (SEPTE).
La punta KDA-01 forma parte de la protección externa, mientras que la parte interna corresponde a los supresores de picos transitorios (SSTT) marca Suprector de TOTAL GROUND.
Curso básico para selección e implementación de sistemas de protección
WEBINAR 1: BÁSICO DE TIERRAS FÍSICAS Y PARARRAYOS
(INICIA EN EL MIN.14).
WEBINAR 2: INSTALACIÓN DE TIERRAS FÍSICAS Y PARARRAYOS.
WEBINAR 3: SISTEMAS DE PARARRAYO TOTAL GROUND.
Características Clave
- Protección de 160 m de diámetro contra rayos
- Punta pararrayos de acero inoxidable, 80 m de radio
- Mástil 1.2 m largo, 2' diámetro
- Electrodo TG100K de 100 A
- Saco 11 kg mejorador de suelo (H2Ohm)
