Descripción
Kit de energía solar para alimentar energizador de cerca eléctrica
Para alimentación de un energizador Yonusa/S-Fire.

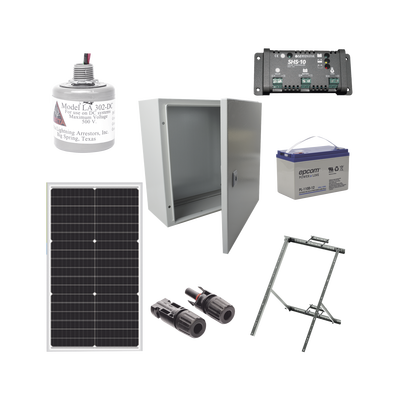

Lista de componentes incluidos en el kit:
1 x EPL5012AL -Módulo fotovoltaico de 50 W, 12 Vcc.
1 x SHS-10 -Controlador de carga 10 A, 12 Vcc.
1 x PL-110-D12 -Acumulador ciclo profundo VRLA 12 Vcc, 110 Ah.
1 x EPL01 -Conector sencillo MC-4.
1 x SSPBLV5 -Montaje para poste para gabinete y panel solar.
1 x LA302DC -Supresor de descargas atmosféricas
1 x PST-4040-20A -Gabinete de Acero IP66 Uso en Intemperie p/ 1 bateria PL110D12
Diagrama de instalación:
Se recomienda el uso del cable especializado y distancias previstas a continuación:
Respetar el uso de las siguientes distancias con una variación del 10% para el óptimo uso del cableado.
|
Cantidad |
Modelo |
Función del cable en este KIT |
|
1 |
Cable fotovoltaico, Punta positiva del modulo a la punta positiva del controlador |
|
|
1 |
Cable fotovoltaico, Punta negativa del modulo a la punta positiva del controlador |
|
|
1 |
Negativo de baterías del controlador al negativo de la batería |
|
|
1 |
Positivo de baterías del controlador al positivo de la batería |
|
|
1 |
Del positivo de carga del controlador a la entrada positiva en CD del energizador, no mas lejos de 3m de distancia. |
|
|
1 |
Del negativo de carga del controlador a la entrada positiva en CD del energizador, no mas lejos de 3 metros de distancia. |
Características Clave
- Módulo fotovoltaico 50 W para máxima eficiencia.
- Controlador carga 10 A para regulación precisa.
- Acumulador VRLA 110 Ah para almacenamiento confiable.
- Gabinete acero IP66, protección intemperie.
- Conector sencillo MC-4 para facilitar conexiones.
