Descripción
Lista de compatibilidad Ubiquiti Networks:
- LOCOM2.
- LOCOM5.
- ROCKETM2, ROCKETM5, R5AC-Lite
Pinout de cable para alimentar equipos Ubiquiti Networks:
- Se usa un cable con configuración directa.
Lista de compatibilidad Cambium Networks:
Pinout de cable para alimentar equipos Cambium Networks:
- Se usa un cable con configuración PoE cruzada (No es un cable de datos cruzado).
_12.19.22.png)

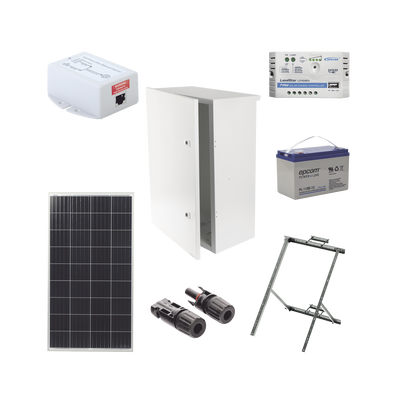

Lista de componentes incluidos en el kit:
1 x PRO-125-12 - Módulo fotovoltáico de 125 W, 12 Vcc.
1 x LS1024EU - Controlador de carga 10 A, 12 Vcc.
1 x TP-1224G - Convertidor CD con PoE Pasivo de 12-24 Vcc, 0.8 A.
1 x PL110D12 - Acumulador ciclo profundo VRLA 12 Vcc, 110 Ah.
1 x SS-PBL-V5 - Montaje para poste/torre para paneles solares.
1 x EPL01 - Conector sencillo MC-4.
1 x EI-PCB-04-07-03-W3S - Gabinete metálcio para baterías.
No incluye el EI-PCB-40M montaje de gabinete para poste.
El kit de energía solar se configura en sistema de 12 Volts.
EL LA302DC no lo incluye el KIT no es necesario pero es muy recomdable para proteger sus equipos
Se recomienda el uso de cable especilizado y distancias previstas a continuación:
documento
Respetar el uso de las siguientes distancias con una variación del 10% para el optimo uso del cableado
Cantidad |
Modelo |
Función del cable en este KIT |
1 |
Cable fotovoltaico, Punta positiva del modulo a la punta positiva del controlador |
|
1 |
Cable fotovoltaico, Punta negativa del modulo a la punta positiva del controlador |
|
1 |
Negativo de baterías del controlador al negativo de la batería |
|
1 |
Positivo de baterías del controlador al positivo de la batería |
|
1 |
Del positivo de carga del controlador a la entrada positiva del TP1224G, puede cortar el cable a la distancia necesaria para una instalación mas limpia |
|
1 |
Del negativo de carga del controlador a la entrada negativa del TP1224G, puede cortar el cable a la distancia necesaria para una instalación mas limpia |
Características Clave
- Salida: PoE Pasivo 24 Vcd, 0.8 A (Terminales 4, 5+; 7, 8 Retorno).
- Autonomía: 48 h.
- Compatible con radios Ubiquiti y Cambium que se alimenten con PoE pasivo 24 Vcd y menos de 8.5 W
