Descripción

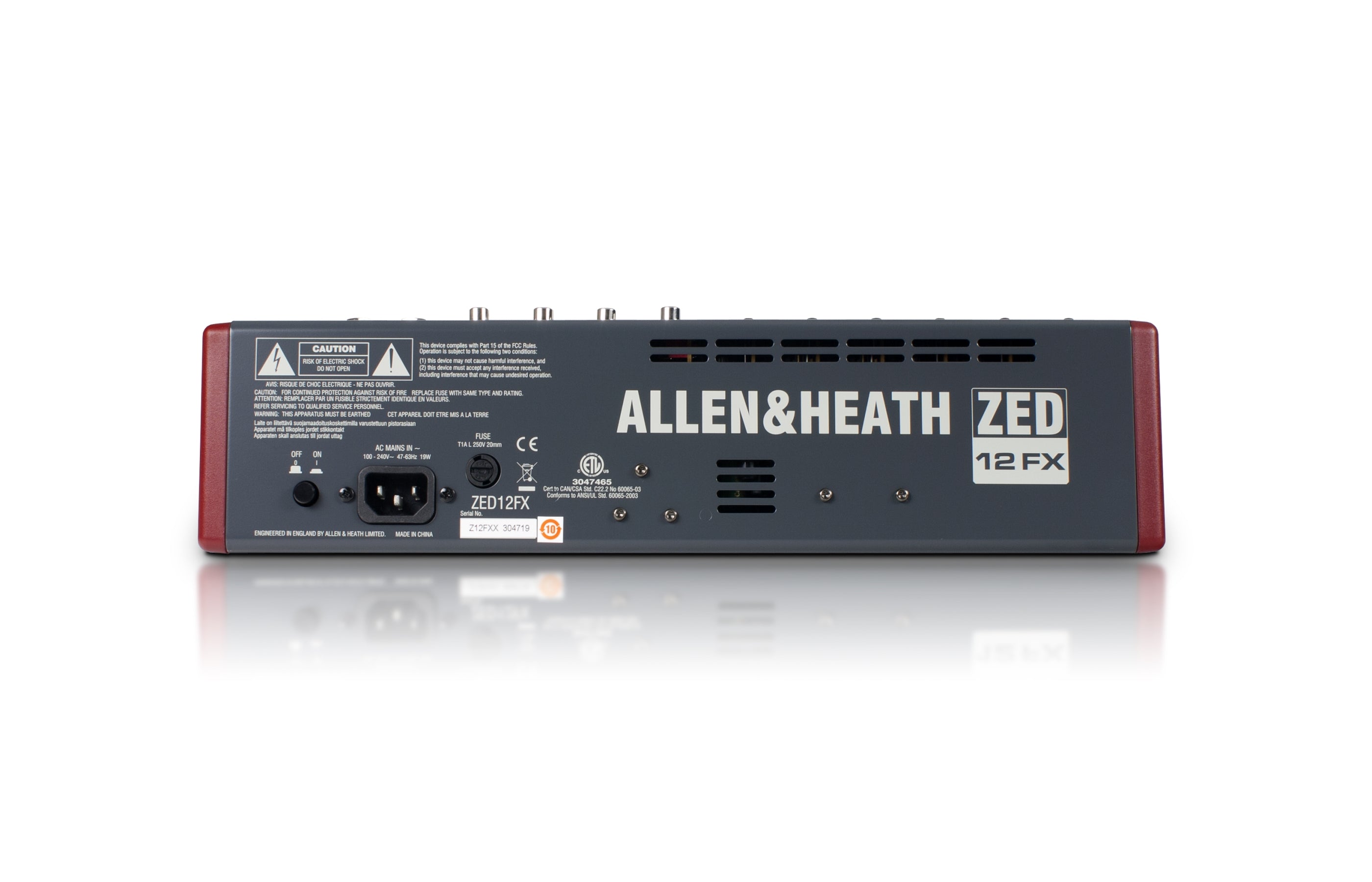

mezclador multipropósito ZED-12FX de Allen & Heath combina seis entradas de micrófono/línea, tres entradas estéreo para retornos de efectos y reproductores de música portátiles o teclados, un procesador de efectos de 24 bits y una interfaz de audio digital USB compatible con computadoras Mac y Windows. un paquete compacto y portátil lo suficientemente pequeño como para llevarlo a tu concierto, ya sea grabando en vivo o en el estudio.
Se puede acceder a los canales 1 a 6 a través de entradas XLR balanceadas o de micrófono/línea de 1/4" y cuentan con preamplificadores DuoPre de bajo ruido con 69 dB de ganancia. tecnología para optimizar el factor Q proporcional a la cantidad de realce o atenuación.
El motor DSP incorporado ofrece dieciséis efectos para elegir, que van desde reverberaciones y retrasos clásicos hasta retrasos en cascada con reverberaciones y efectos brillantes de coro y Flanger. El tempo de retardo se puede configurar sobre la marcha usando el conveniente botón TAP.
El ZED-12FX ofrece un conjunto de cuatro envíos Aux/FX, alimentación fantasma de micrófono de 48 V, salidas estéreo principales XLR con inserciones, una sección de monitoreo integral con dos salidas de auriculares y una salida de altavoz de monitor separada.
Características clave
Mezclador portátil multipropósito para grupos que necesitan viajar livianos
6 x canales mono con inserciones de canal
3 canales estéreo con ecualizador de 2 bandas y entradas para señales de audio de nivel de línea
Interfaz de audio digital USB para grabación estéreo en computadora Mac o Windows
Preamplificadores de línea/micrófono DuoPre de amplia ganancia
Procesador de efectos de 24 bits con 16 efectos de retardo de tiempo: reverberaciones, retardos, flanger, chorus y más
Ecualizador de barrido medio sensible de 3 bandas con tecnología MusiQ
Sección de monitorización flexible con salidas de auriculares de 1/4" y 3,5 mm
Salidas estéreo principales XLR L/R con inserciones
Jack de salida mono con suma mono de las principales señales L/R post-fader
Conectores Neutrik XLR y 1/4"
2 x envíos auxiliares pre-fader
1 x envío auxiliar post-fade
1 x envío FX para efectos incorporados
Botones de silencio iluminados
Sartenes de imagen de sonido
PFL iluminado e indicador de advertencia de pico
Potenciómetros ALPS de 100 mm
Retornos y reproducción estéreo
Todas las entradas cuentan con control de ganancia
Alimentación fantasma de micrófono de 48 V
medidores de 12 bares
Función mono/estéreo en los auxiliares 1 y 2
Salidas de monitor estéreo
Control de nivel de salida estéreo alternativo para conectar un par de monitores separados de los altavoces de salida principal
Orejas de rack disponibles por separado
Especificaciones Allen & Heath ZED- 12FX
Mezclador
Número de canales de entrada analógica 12
Número de preamplificadores de micrófono 6
Canales de salida analógica 1 salida maestra estéreo
1 salida maestra mono
1 salida maestra ALT estéreo
3 salidas de envío auxiliar mono
1 salida de grabación/cinta estéreo
1 salida de auriculares estéreo
Procesamiento de la señal
Efectos incorporados Sí
Audio digital
Tarifas de muestra Conversión AD/DA:
32 / 44,1 / 48 kHz
DSP:
48 kHz
Profundidad de bits 16 bits
DSP 24 bits
Actuación
Espacio libre +21dB
Respuesta frecuente Entrada de línea a salida principal:
10 Hz a 30 kHz +0,5/-1 dB (ganancia unitaria)
Entrada de micrófono a salida principal:
20 Hz a 30 kHz +0,5/-1 dB (ganancia de 30 dB)
Entrada estéreo a salida principal:
10 Hz a 30 kHz +0,5/-1 dB
Nivel de entrada máximo Entrada XLR:
+17 dBu (Mono)
1/4" Entrada de línea:
+30 dBu (Mono)
1/4" / Entrada RCA:
+10 dB (Estéreo)
Nivel de salida Salida principal XLR:
0 dBu (nominal)
+21 dBu con ganancia máxima
Salida auxiliar/efectos de 1/4":
0 dBu (nominal)
+21 dBu con ganancia máxima
Salida de cinta/grabación/monitor:
0 dBu (nominal)
+21 dBu en ganancia máxima
EIN -127 dBu en ganancia máxima (entrada de 150 ohmios)
Piso de ruido Salida principal:
-88 dBu (nivel maestro en Unity, niveles de canal en -∞, 22 Hz a 22 kHz)
THD+N Entrada de línea a salida principal:
0,005 % a ganancia unitaria (1 kHz)
Entrada de micrófono a salida principal:
0,004 % a ganancia unitaria (1 kHz)
0,014 % a ganancia de +30 dB (1 kHz)
Entrada de línea estéreo a salida principal:
0,003 % en ganancia unitaria (1 kHz)
Conectividad
Entradas analógicas 6 x 1/4" TRS Entrada de línea balanceada/no balanceada
6 x 1/4" TRS Entrada de línea balanceada/no balanceada (3 pares estéreo)
1 x Retorno RCA estéreo
6 x 1/4" TRS Inserción de canal
2 x 1/4" TRS Inserción principal
6 entradas de micrófono balanceadas XLR de 3 pines
Salidas Analógicas 1 salida de auriculares TRS de 1/4"
1 salida de auriculares TRS de 1/8"/3,5 mm
1 salida de cinta RCA estéreo
1 salida alternativa RCA estéreo
2 envíos auxiliares de 1/4" (prefader)
1 salida de 1/ Salida auxiliar de 4" (post-atenuador)
1 envío de efectos de 1/4" (post-atenuador)
2 salidas principales balanceadas XLR de 3 pines
1 salida monosumada/principal de 1/4" (post-atenuador)
Poder fantasma +48 V, encendido/apagado seleccionable
USB 1 x USB tipo B (USB 1.1, E/S)
Capacidad de E/S USB 2 entradas / 2 salidas
Compatibilidad
Compatibilidad del sistema operativo mac OS
Windows
Energía
Alimentación de entrada de CA 100 a 240 VCA, 50/60 Hz
El consumo de energía 40 W (máximo)
Físico
Montable en bastidor No
Dimensiones 15,2 x 18,3 x 3,9" / 38,6 x 46,5 x 9,9 cm
Peso 14,3 libras/6,5 kg
Información de embalaje
peso del paquete 18.5 libras
Dimensiones de la caja (LxAnxAl) 25x21x10"
