Descripción

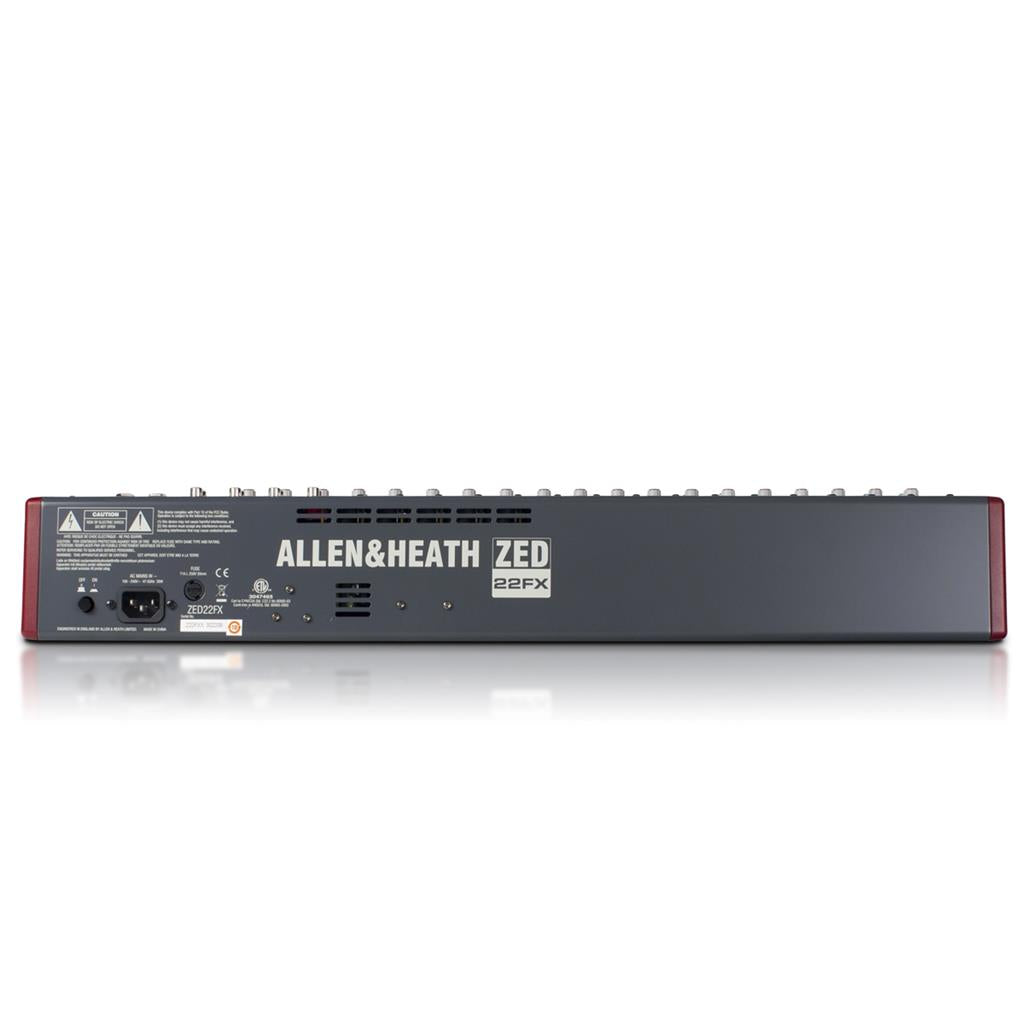

ZED-22FX de Allen & Heath es un mezclador analógico de 22 canales que ofrece E/S versátiles y efectos incorporados para usar en grabaciones de estudio de proyectos y en el hogar, lugares de culto y refuerzo de sonido en vivo. Los 16 canales mono cuentan con micrófono Neutrik XLR y entradas de línea de 1/4", preamplificadores DuoPre con alimentación fantasma y ganancia abundante, puntos de inserción de 1/4" y ecualizador de 3 bandas, mientras que los tres canales estéreo tienen entradas de 1/4" y Ecualizador de 2 bandas Todos los canales están equipados con faders de 100 mm de largo alcance, botones de solo y silencio, y perillas de envío auxiliar independientes.
Los tres envíos auxiliares externos son ideales para enrutar a monitores de piso o efectos externos basados en el tiempo, dejando el envío auxiliar interno dedicado como alimentación al procesador de efectos incorporado, que cuenta con 16 preajustes, una función de tap tempo y parámetros ajustables. Un puerto USB 1.1 ofrece capacidades de envío y retorno de 2 canales a través de una computadora Mac o Windows. Hay salidas principales estéreo y mono además de salidas alternativas y de auriculares, y medidores LED duales de 12 segmentos que indican claramente el nivel de salida principal. Conecta fuentes estéreo adicionales en el retorno estéreo RCA y las entradas de 2 pistas, luego dirígelas al bus estéreo o mézclalas en los canales estéreo. La salida RCA estéreo es útil para grabar su mezcla en un dispositivo externo, como una platina de cassette o una tarjeta de sonido de computadora.
16 entradas mono
Hay 16 canales de entrada mono con conectores Neutrik: XLR para señales de micrófono balanceadas y 1/4" para fuentes de nivel de línea balanceadas/no balanceadas
3 entradas estéreo
Los tres canales de entrada estéreo cuentan con conectores de 1/4" para acomodar dispositivos estéreo como teclados, módulos de sintetizador y procesadores de efectos externos.
Sección de ecualización flexible
Todos los canales mono cuentan con ecualizador de 3 bandas con rango medio de barrido, mientras que los canales estéreo ofrecen ecualizador de 2 bandas
Inserciones
Las inserciones en todos los canales mono y la salida estéreo brindan una fácil integración de equipos externos analógicos, como compresores de hardware y ecualizadores.
Efectos a bordo
Un bus de envío auxiliar interno alimenta el procesador de efectos incorporado, que proporciona una variedad de efectos de retardo, reverberación y modulación de alta calidad, y regresa al bus estéreo.
Envíos auxiliares independientes
Tres envíos auxiliares mono con controles de nivel independientes permiten un enrutamiento de señal versátil a monitores de piso y procesadores de efectos externos
Conexión USB
Un puerto USB 1.1 permite la conexión directa a computadoras Mac y Windows para E/S de audio estéreo
Salidas flexibles
El ZED-22FX ofrece salidas principales estéreo XLR balanceadas, una salida principal mono de 1/4", salidas de auriculares estéreo de 1/4" y 3,5 mm y una salida estéreo alternativa seleccionable por fuente.
Especificaciones Allen & Heath ZED- 22FX
Mezclador
Número de canales de entrada analógica 22
Número de preamplificadores de micrófono dieciséis
Canales de salida analógica 1 salida maestra estéreo
1 salida maestra mono
1 salida maestra ALT estéreo
3 salidas de envío auxiliar mono
1 salida de grabación/cinta estéreo
1 salida de auriculares estéreo
Faders Atenuador de canal de 3,9"/100 mm
Metros Medidor principal:
2 LED de 12 segmentos
Medidor de canal:
LED único
Procesamiento de la señal
Rango de ganancia/recorte Entrada de micrófono:
-6 dB a +63 dB
Entrada de línea:
-10 dB a +26 dB
Entrada estéreo:
-∞ a +10 dB
Fader:
-∞ a +10 dB
Retorno:
-∞ a +10 dB
Aux:
-∞ a +10 dB
Matriz:
-∞ a +6 dB
Parámetros del ecualizador Canales mono:
Alto: ±15 dB a 12 kHz
Medio: ±15 dB a 120 Hz a 4 kHz
Bajo: ±15 dB a 80 Hz
Canales estéreo:
Alto: ±15 dB a 12 kHz
Bajo: ±15 dB a 80 Hz
filtros Paso alto: 100 Hz, 12 dB/octava
Solo/Silencio Mute, PFL por canal de entrada
Mute, PFL por bus FX
Efectos incorporados Sí
Audio digital
Tarifas de muestra 32 / 44,1 / 48kHz
Profundidad de bits 16 bits
Actuación
Espacio libre Analógico: +21dB
E/S USB: +14 dB
Respuesta frecuente Entrada de micrófono a salida principal:
20 Hz a 20 kHz +0,5/-1 dB (ganancia de 30 dB)
Entrada de línea a salida principal:
10 Hz a 30 kHz +0,5/-1 dB (ganancia unitaria)
Entrada estéreo a salida principal:
10 Hz a 30 kHz +0,5/-1 dB
Nivel de entrada máximo Entrada de micrófono:
+17 dBu
Entrada de línea:
+30 dBu (Mono)
Retorno de inserción:
+21 dBu
Nivel de salida +21 dBu a ganancia máxima
0 dBu (nominal)
EIN -127 dBu en ganancia máxima (entrada de 150 ohmios)
Piso de ruido Salida principal:
-84 dBu (nivel maestro en Unity, 22 Hz a 22 kHz)
THD+N Entrada de micrófono a salida principal:
0,004 % a ganancia unitaria (+10 dBu, 1 kHz)
Entrada de micrófono a salida principal:
0,014 % a ganancia de +30 dB (1 kHz)
Entrada de línea a salida principal:
0,005 % a ganancia unitaria (0 dBu , 1 kHz)
Entrada de línea estéreo a salida principal:
0,003 % en ganancia unitaria (+10 dBu, 1 kHz)
Conectividad
Entradas analógicas 1 entrada de pedal TS de 1/4"
1 entrada de 2 pistas coaxial RCA estéreo
16 entradas de canal TRS no balanceadas de 1/4"
2 entradas de micrófono estéreo no balanceadas TRS de 1/4"
16 entradas de micrófono balanceadas XLR de 3 pines
16 Entrada de línea balanceada/no balanceada TRS de 1/4"
2 x Retorno auxiliar balanceado TRS de 1/4" (1 par estéreo)
1 Entrada auxiliar/de línea no balanceada coaxial RCA estéreo
6 Entradas de línea balanceada/no balanceada TRS de 1/4" (3 estéreo pares)
Salidas Analógicas 1 salida coaxial RCA estéreo de 2 pistas
1 salida alternativa coaxial RCA estéreo no balanceada
1 salida de auriculares TRS de 1/4"
1 salida de auriculares TRS de 1/8"/3,5 mm
2 XLR principal balanceada de 3 pines (1 par estéreo )
1 salida principal balanceada TRS de 1/4"
3 envíos auxiliares mono balanceados TRS de 1/4"
Poder fantasma +48 V, encendido/apagado seleccionable (aplicado a todas las entradas)
USB 1 x USB tipo B (USB 1.1)
Capacidad de E/S USB 2 entradas / 2 salidas
Energía
Alimentación de entrada de CA 100 a 240 VCA, 50/60 Hz
El consumo de energía 40 W (máximo)
Físico
Montable en bastidor No
Dimensiones 25,4 x 3,9 x 18,3" / 64,5 x 9,8 x 46,5 cm
Peso 23,1 libras/10,5 kg
Información de embalaje
peso del paquete 28 libras
Dimensiones de la caja (LxAnxAl) 30,5 x 24,5 x 10"
