Descripción

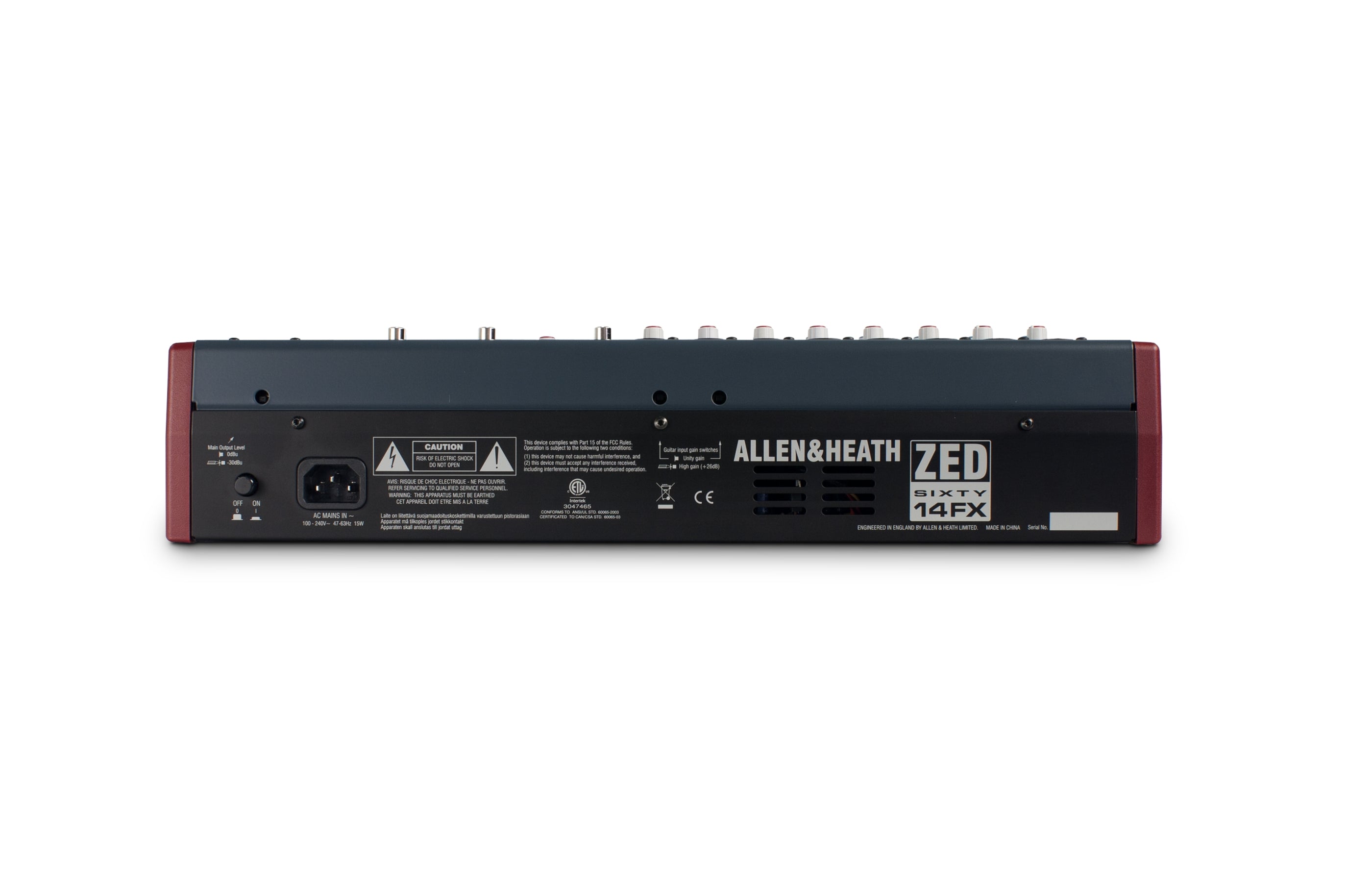

ZED60-14FX Live and Studio Mixer de Allen & Heath es un mezclador de 10 canales con 16 efectos incorporados que está diseñado para una variedad de aplicaciones en vivo y de estudio. Los canales 1 a 6 tienen conectores Neutrik XLR para señales de nivel de micrófono y entradas TRS de 1/4" para señales de nivel de línea balanceadas o no balanceadas. Los canales 7 y 8 también tienen Neutrik XLR, pero cuentan con entradas de nivel de instrumento FET Hi-Z Clase A para conexión directa de guitarras eléctricas y bajos Además, los canales 1 a 8 están todos equipados con ecualizador de 3 bandas y alimentación fantasma de 48V.
El mezclador también cuenta con dos entradas estéreo (ST1 y ST2) que tienen conectores RCA y TS de 1/4" (solo ST1) para conectar salidas de nivel de línea de dispositivos como teclados, samplers o iPods. Cada uno de los canales estéreo cuenta con un conector de 2 canales. banda EQ. Los 10 canales se pueden enrutar a un bus de "grabación" que se puede enviar a una computadora que ejecuta el software DAW a través del puerto USB, o enrutar a un dispositivo de grabación de hardware a través de los conectores de salida de grabación RCA. Cada canal también cuenta con un " "escuchar", que cuando está activado toma la señal correspondiente de los buses maestro y de grabación y la envía al bus de auriculares. Esto puede ser útil en un escenario de grabación en vivo para hacer ajustes discretos de ecualización en un canal antes de agregarlo al maestro o grabar autobuses
Diseñado pensando en la versatilidad, la sección maestra del ZED60-14FX está equipada con salidas principales balanceadas XLR izquierda y derecha con inserciones de 1/4" en cada canal. Estas inserciones pueden ser útiles para insertar equipos externos como ecualizadores o limitadores al final de la su cadena de señal antes de que la mezcla maestra se emita a sus altavoces. Además, hay una salida auxiliar balanceada de 1/4" para conectar componentes de refuerzo de sonido adicionales, como un monitor de escenario activo, y una salida de bus FX que se puede usar para enviar la señal. Mezcla de efectos para equipo adicional, como una unidad de efectos externa.
Si bien puede conectar una unidad de efectos externa a través del conector de salida de bus FX, el mezclador también cuenta con dieciséis efectos digitales incorporados que incluyen múltiples retrasos, reverberaciones, un doblador, un flanger y un coro. El motor DSP, que utiliza los mismos algoritmos de efectos que las consolas digitales emblemáticas de Allen & Heath, está diseñado para un procesamiento de señal de bajo ruido y baja distorsión.
Diseño resistente
Diseñado teniendo en cuenta la durabilidad para conciertos y grabaciones en vivo, el ZED60-14FX utiliza muchos de los mismos componentes que se utilizan en los mezcladores de gama alta más grandes de Allen & Heath. Las placas de circuito por canal montadas verticalmente facilitan mucho el mantenimiento en caso de que sea necesario, con la capacidad de eliminar un canal en particular del mezclador a la vez.
Preamplificadores de micrófono de bajo ruido y alta ganancia
Basado en los preamplificadores de las consolas de la serie MixWizard de Allen & Heath. Diseñado para maximizar la calidad del sonido con alta ganancia, bajo ruido y salida constante
Entradas de guitarra Hi-Z
Los canales 7 y 8 incluyen circuitos FET de alta impedancia que se ejecutan en modo Clase A para usar con guitarras y bajos eléctricos de baja salida. Diseñado para emular el tipo de circuitos utilizados en combos de guitarra de válvulas y amplificadores de cabeza, el circuito de entrada tiene una característica de sobremarcha suave, lo que le da un carácter cálido de segundo armónico al sonido si se desea.
Ecualizador por canal
Los canales 1-8 están equipados con un ecualizador de 3 bandas con barrido de medios y un filtro de paso alto. Los 2 canales estéreo tienen estanterías de baja y alta frecuencia de 2 bandas
Procesador de efectos digitales integrado
Dieciséis efectos digitales incorporados que incluyen múltiples retrasos y reverberaciones, un doblador, un flanger y un coro. Los algoritmos de efectos digitales son los mismos que los utilizados en las consolas digitales insignia de Allen & Heath.
Bus de grabación
Todos los canales, incluido el bus de efectos, tienen enrutamiento conmutable al bus de grabación que se envía a la salida de grabación RCA estéreo y a la salida USB, útil para dejar caer o agregar micrófonos o efectos a la cinta durante un escenario de grabación en vivo.
Conectividad USB
Cuando se usa junto con su Mac o PC con software DAW, el mezclador puede enviar y/o recibir audio de hasta 16 bits, 48 kHz a través del puerto USB
Especificaciones
Mezclador
Número de canales de entrada analógica 12 (8 mono / 2 estéreo)
Número de preamplificadores de micrófono 8
Canales de salida analógica 1 x salida maestra estéreo
1 x sala de control estéreo/salida de monitor
1 x salida de envío auxiliar mono
1 x salida de envío de efectos mono
1 x salida de grabación/cinta estéreo
1 x salida de auriculares estéreo
Procesamiento de la señal
Parámetros del ecualizador Canales mono:
Bajo: ±15 dB a 80 Hz
Medio: ±15 dB a 120 Hz a 4 kHz
Alto: ±15 dB a 12 kHz
Canales estéreo:
Bajo: ±15 dB a 80 Hz
Alto: ±15 dB a 12 kHz
filtros Canales
de entrada: Paso alto: 100 Hz, 6 dB/octava
Efectos incorporados Sí
Audio digital
Tarifas de muestra 32 / 44,1 / 48kHz
Profundidad de bits 16 bits
Actuación
Espacio libre Analógico: +21dB
E/S USB: +14 dB
Respuesta frecuente Entrada de micrófono a salida principal:
10 Hz a 30 kHz +0,5/-1 dB (ganancia de 30 dB)
Entrada de línea a salida principal:
10 Hz a 25 kHz +0,5/-1 dB (ganancia unitaria)
Entrada estéreo a salida principal:
10 Hz a 30 kHz +0,5/-1 dB
Nivel de entrada máximo Entrada XLR:
+11 dBu (Mono)
1/4" Entrada de línea:
+31 dBu (Mono)
1/4" / Entrada RCA:
+15 dB (Estéreo)
Nivel de salida Salida principal XLR:
0 dBu (nominal)
+21 dBu con ganancia máxima
Salida auxiliar/efectos de 1/4":
0 dBu (nominal)
+21 dBu con ganancia máxima
Salida de cinta/grabación/monitor:
0 dBu (nominal)
+21 dBu en ganancia máxima
EIN -127 dBu en ganancia máxima (entrada de 150 ohmios)
Piso de ruido Salida principal:
-93 dBu (nivel maestro en Unity, niveles de canal en -∞, 2 Hz a 22 kHz)
THD+N Entrada de micrófono a salida principal:
0,002 % a ganancia de +10 dB (+10 dBu, 1 kHz)
Entrada de línea a salida principal:
0,01 % a ganancia de +30 dB (1 kHz)
0,003 % a ganancia unitaria (1 kHz)
Entrada de línea estéreo a salida principal:
0,002 % a ganancia unitaria (+10 dBu, 1 kHz)
Entrada Hi-Z a salida principal:
0,015 % (0 dBu)
Conectividad
Entradas analógicas 2 insertos principales TRS de 1/4"
8 entradas de línea/micrófono XLR de 3 clavijas
6 entradas de línea TRS de 1/4"
2 entradas TRS no balanceadas Hi-Z
de 1/4" 4 entradas TS de 1/4" (2 pares estéreo)
1 entrada RCA estéreo
Salidas Analógicas 2 salidas principales XLR de 3 pines
1 salida de monitor RCA estéreo
1 salida de cinta RCA estéreo
1 envío
de efectos TRS de 1/4"
1 salida auxiliar TRS de 1/4" 1 salida de auriculares TRS de 1/4"
Poder fantasma +48 V, encendido/apagado seleccionable (aplicado a todas las entradas)
USB 1 x USB tipo B (USB 1.1, E/S)
Físico
Montable en bastidor No
Dimensiones 17,3 x 13,6 x 3,7" / 440 x 346 x 95 mm
Peso 13,6 libras / 6,2 kg
Información de embalaje
peso del paquete 14,5 libras
Dimensiones de la caja (LxAnxAl) 20,3 x 15,8 x 7,3"
